СЕРИЯ TS-TSW

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

• погружной насос Wilo обладает прочным корпусом, изготовленным из нержавейки, повышенной износостойкости, выдерживает удары;

• если нужен дренажный насос Wilo, чтобы эксплуатировать его мобильно, лучшего решения не найти;

• в наличии взмучивающий механизм;

• отсутствует запах при перекачивании рабочих сред;

• насосная шахта всегда пребывает в чистоте;

• насос Wilo уже готов к подключению, поэтому установить оборудование проще простого за короткий промежуток времени;

• температура электромотора под контролем;

• охлаждающий кожух;

• в установку интегрирован дополнительный аппарат, который отделяет грязь;

• поплавковый выключатель;

• кабель электропитания съемный.

ТИП

Погружной дренажный насос

ПРИМЕНЕНИЕ

Перекачивание

• Предварительно очищенные сточные воды без фекалий и длинноволокнистых фракций
• Загрязненная вода

ОСНАЩЕНИЕ/ФУНКЦИЯ

• Кабель электропитания со штекером
• Датчик контроля температуры обмотки электродвигателя
• Проточный кожух охлаждения электродвигателя

КОМПЛЕКТ ПОСТАВКИ

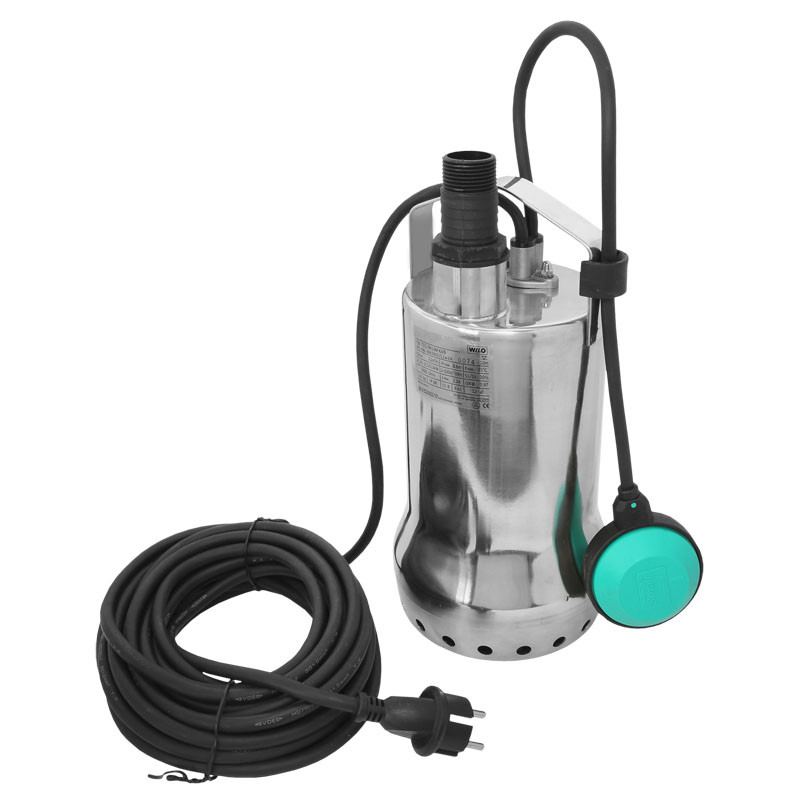

• Насос с кабелем, штекером и установленным поплавковым выключателем
• С прилагаемым обратным клапаном
• Наконечник для подсоединения шланга (Ø 32 мм, R1)
• Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

• Подключение к сети: 1~230 В, 50 Гц
• Класс защиты: IP68
• Макс. глубина погружения: 7 м
• Температура перекачиваемой жидкости: 3 ... 35 °C, кратковременно до 3 мин.: макс. 90 °C
• Длина кабеля: 10 м
• Напорный патрубок: Rp 1¼
• Подсоединение шланга: Ø 32 мм, R1

МАТЕРИАЛЫ

• Корпус электродвигателя: 1.4301 (AISI 304)
• Корпус насоса: 1.4301 (AISI 304)
• Рабочее колесо: SPL
• Вал: 1.4401 (AISI 316)
• Уплотнение:
  • Со стороны электродвигателя: NBR (бутадиен-нитрильный каучук)
  • Со стороны перекачиваемой жидкости: Графит/керамика

ОПИСАНИЕ/КОНСТРУКЦИЯ

Погружной насос для стационарной и мобильной установки в погруженном состоянии для полностью автоматического режима благодаря установленному поплавковому выключателю.

Гидравлическая часть

Насосы серии TS 32 оснащены открытым многолопастным рабочим колесом и имеют свободный проход в 10 мм согласно. Подсоединение для напорного патрубка выполнено в виде вертикального резьбового соединения.

Wilo-Drain TSW 32 благодаря функции Twister непрерывно создает завихрение в области всасывания насоса, тем самым предотвращая опускание и отложение оседающих веществ. Благодаря этому исключается загрязнение дна шахты и снижается риск образования неприятных запахов. Функцию Twister можно дезактивировать.

Электродвигатель

Погружной электродвигатель в однофазном исполнении с рубашкой охлаждения (охлаждение осуществляется за счет перекачиваемой жидкости, протекающей между корпусом насоса и корпусом электродвигателя) и встроенной защитой от тепловой перегрузки с функцией автоматического повторного включения.

Уплотнение

Со стороны перекачиваемой жидкости — скользящее торцевое уплотнение, со стороны электродвигателя — манжетное уплотнение вала. Скользящее торцовое уплотнение дополнительно оснащено грязеотражателем. Между уплотнениями находится уплотнительная камера, заполненная белым маслом.

Кабель

Насос оснащен кабелем электропитания со штекером с защитным контактом длиной 10 м, а также встроенным поплавковым выключателем.
