СЕРИЯ UNI

4cb950dd1fbad47c9f6711a05da536fb-1593008068
В наличии

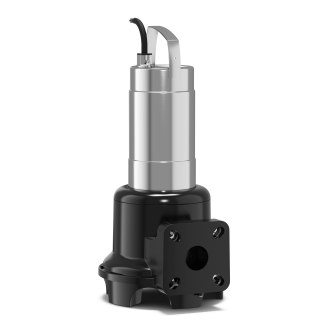

Погружной насос для отвода сточных вод при повторно-кратковременном режиме работы для стационарной и мобильной установки в погруженном состоянии
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • гидравлика погружного насоса Wilo с повышенной устойчивостью к негативному воздействию кислорода;

  • установка подходит для разных жидкостей, считается универсальной;

  • установить насос Wilo просто благодаря его малому весу;

  • в наличии однофазный электромотор с конденсатором;

  • фланец с интегрированным креплением;

  • гидравлика насоса Вило с свободновихревым рабочим колесом, поверхности отличаются гладкостью;

  • высокая надежность в работе, оптимальный КПД;

  • к погружному насосу Wilo и камере уплотнений есть прямой доступ, поэтому обслуживать оборудование в техническом плане не сложно;

  • объемные камеры, двойные уплотнения, поэтому проводить ТО приходится достаточно редко.

d773f2c04ad7dbd2b1f3b1f6e92bacab

ТИП

Погружной насос для отвода сточных вод при повторно-кратковременном режиме работы для стационарной и мобильной установки в погруженном состоянии

ПРИМЕНЕНИЕ

Перекачивание

  • сточных вод с фекалиями согласно EN 12050-1;
  • Загрязненная вода

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • контроль температуры обмотки с помощью биметаллического датчика

КОМПЛЕКТ ПОСТАВКИ

  • Погружной насос для отвода сточных вод с кабелем длиной 10 м
  • Справочник по эксплуатации и техническому обслуживанию

Пример:

Wilo-Rexa UNI V05/M05-540/P

Rexa

Погружной насос для отвода сточных вод

UNI

Серия с гидравлической частью из сополимеров

V

Свободновихревое рабочее колесо

05

Номинальный диаметр подсоединения к напорному патрубку:

05 = DN 50

06 = DN 50/65

T

Исполнение подключения к сети:

M = 1~

T = 3~

05

Значение/10 — мощность двигателя P2 в кВт

5

Частота (5 = 50 Гц, 6 = 60 Гц)

40

Обозначение напряжения электросети

P

Периферийное электрооборудование:

Без присадки = с кабелем со свободным концом

P = со штекером

A = с поплавковым выключателем и штекером
  • Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Режим работы в непогруженном состоянии: S2-15 мин., S3 10%
  • Класс защиты: IP68
  • Класс нагревостойкости изоляции: F
  • Температура перекачиваемой жидкости: 3–40 °C, макс. 60 °C в течение 3 мин.
  • Свободный сферический проход: 44 мм
  • Длина кабеля: 10 м



МАТЕРИАЛЫ



  • Корпус электродвигателя: 1.4301
  • Корпус гидравлической части: PP-GF30 (сополимер)
  • Рабочее колесо: PP-GF30 (сополимер)
  • Статические уплотнения: NBR (бутадиен-нитрильный каучук)
  • Уплотнение со стороны насоса: SiC/SiC
  • Уплотнение со стороны электродвигателя: NBR (V05), C/MgSiO4 (V06)
  • Конец вала: Нержавеющая сталь 1.4401



ОПИСАНИЕ/КОНСТРУКЦИЯ



Погружной насос для отвода сточных вод выполнен как блочный агрегат для стационарной и мобильной установки в погруженном состоянии.

Гидравлическая часть

Горизонтальный напорный патрубок для фланцевого подсоединения Максимально возможная доля сухого вещества составляет 8 %. В конструкции применяются свободновихревые рабочие колеса. Опора насоса встроена в корпус гидравлической части.

Электродвигатель

Применяются электродвигатели с поверхностным охлаждением в однофазном исполнении (с встроенным рабочим конденсатором) и трехфазном исполнении для прямого пуска. Отвод тепла передается непосредственно в окружающую среду через корпус электродвигателя. Электродвигатели могут работать в погруженном состоянии в длительном режиме работы (S1), а в непогруженном состоянии — в кратковременном (S2) или повторно-кратковременном режиме (S3).

Помимо этого, электродвигатели оснащены датчиками контроля температуры обмотки электродвигателя. Они защищают обмотку электродвигателя от перегрева. На агрегатах с однофазным электродвигателем они встроены в электрическую цепь и автоматически работают без внешнего прибора. То есть электродвигатель при перегреве отключается, а после охлаждения вновь автоматически включается. В соответствии со стандартом для этих целей применяются биметаллические датчики.

Длина кабеля электропитания в соответствии со стандартом 10 м, и он поставляется в следующих исполнениях:

  • Со свободными концами кабеля
  • Со штекером
  • С поплавковым выключателем и штекером

Уплотнение

Между электродвигателем и гидравлической частью находится камера уплотнений. Она заполнена белым медицинским вазелиновым маслом. Уплотнение со стороны перекачиваемой среды выполняется посредством торцевых уплотнений.

Wilo-Rexa UNI.pdf
