СЕРИЯ WS 1100

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

• не будут скапливаться отложения;

• основание шахты в виде полукруга, поэтому конструкция и высокопрочная;

• четыре подводящих патрубка;

• трубопроводная сеть из нержавейки V4A.

ОПИСАНИЕ

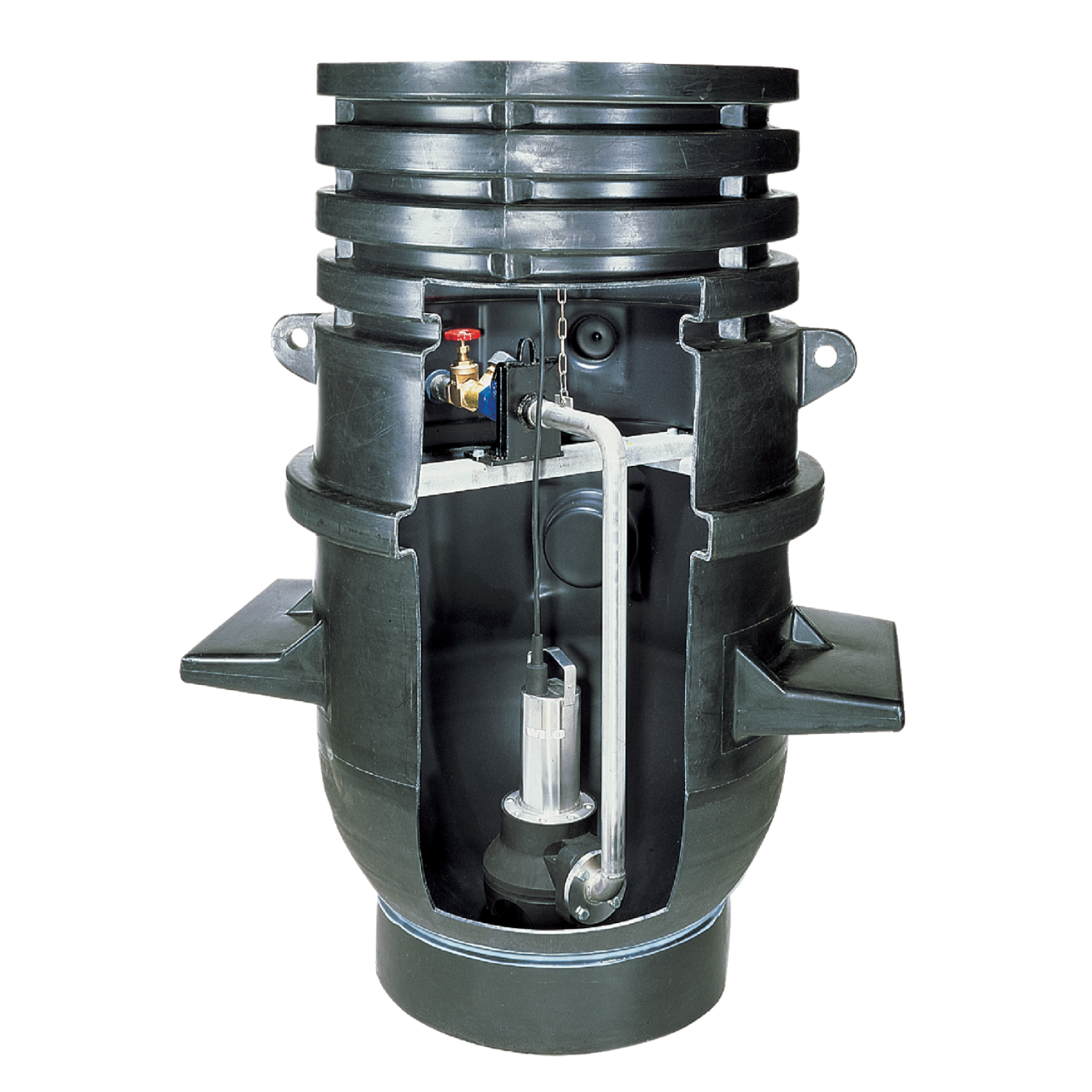

Готовая к монтажу шахта из синтетического материала в качестве станции с одним или двумя насосами для установки под полом, с четырьмя подводящими патрубками Шахта из синтетического материала имеет четыре интегрированных ребра для повышенной защиты от всплытия. Дно шахты имеет полукруглую форму, чтобы минимизировать риск отложений на дне и до максимума увеличить формоустойчивость.

ТИП

Насосная шахта из синтетического материала для установки в грунт

ПРИМЕНЕНИЕ

Перекачивание содержащих фекалии или предварительно очищенных сточных вод, которые невозможно отвести в канализационную систему за счет естественного перепада высот, а также для отвода воды от объектов, которые находятся ниже уровня обратного подпора.

ПРИМЕНЯЕМЫЕ НАСОСЫ

Drain TP 50/TP 65

• Исполнение с однолопастным или свободновихревым рабочим колесом
• Также со взрывозащищенным исполнением в соответствии с ATEX
• Доступны однофазные и трехфазные исполнения
• Доступно исполнение с подключенным поплавковым выключателем

Rexa FIT

• Свободновихревое рабочее колесо
• Без взрывозащищенного исполнения
• Доступны однофазные и трехфазные исполнения
• Доступно исполнение с подключенным поплавковым выключателем

Rexa PRO

• Исполнение с однолопастным или свободновихревым рабочим колесом
• Серийно со взрывозащищенным исполнением в соответствии с ATEX
• Доступны однофазные и трехфазные исполнения

Drain TP 80

• Одноканальное рабочее колесо
• Серийно со взрывозащищенным исполнением в соответствии с ATEX
• Трехфазное исполнение
• Только для однонасосных станций!

Drain MTC 32

• Насос для отвода сточных вод с внешним режущим механизмом
• Доступны исполнения с/без взрывозащищенного исполнения в соответствии с ATEX
• Трехфазное исполнение

Drain MTS 40

• Насос для отвода сточных вод с внутренним режущим механизмом
• Доступны однофазные и трехфазные исполнения
• Также со взрывозащищенным исполнением в соответствии с ATEX

КОМПЛЕКТ ПОСТАВКИ

• Насосная шахта с предварительно смонтированной системой трубопроводов
• Расположенная над водой муфта
• Обратный клапан
• Задвижка
• Подсоединение для промывки G 1½
• Цепь из нержавеющей стали в комплекте с крепежным крюком
• Рукоятка для датчика уровня или поплавкового выключателя в комплекте с монтажными принадлежностями
• Материал для подсоединения двух приточных труб DN 150 KG
• Цепь
• Инструкция по монтажу и эксплуатации

Двухнасосные станции всегда поставляются с двойным комплектом арматуры (расположенные над водой муфты, задвижка и т. д.). Указание! Насос не входит в комплект поставки!

РАСШИФРОВКА НАИМЕНОВАНИЯ

• Приток: 4x DN 150
• Вентиляция: 2x DN 100
• Макс. подвижная нагрузка: 5 кН/м² (согл. DIN EN 124, класс 1)
• Максимальное давление в напорной линии: 6 бар
• Макс. температура перекачиваемой жидкости T, 35°C
• Температура окружающей среды мин. T, 3°C
• Температура окружающей среды, макс. T, 20°C
• Напорный патрубок, Rp 1½ д
• Приточный трубопровод DN 150
• Удаление воздуха DN 100

МАТЕРИАЛЫ

• Насосная шахта: PE
• Система трубопроводов: нержавеющая сталь
• Траверса: нержавеющая сталь
• Задвижка: бронза
• Шаровой обратный клапан: Серый чугун
• Расположенная над водой муфта: Серый чугун
• Цепь: нержавеющая сталь
