СЕРИЯ WS 40

2e936260f9bf6f712ecba447bfb0aa01-1593072583
В наличии

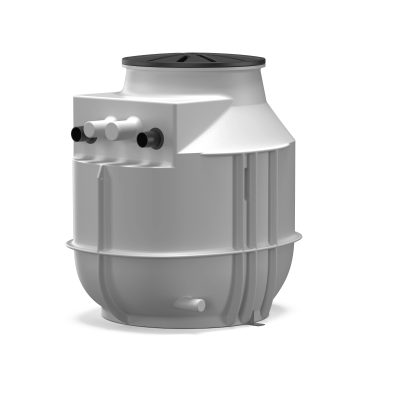

Wilo-DrainLift WS 40 Basic является автоматической установкой водоотведения
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • шахта выполнена герметично;

  • напольный или подпольный монтаж;

  • приточный трубопровод подсоединяют в любом выбранном месте;

  • очень объемный резервуар;

  • комплектация установки: насос Wilo, внутренний трубопровод, также в наличии устройство, контролирующее уровень.

4d3631a89952521ec04679a34d729129

ТИП

Насосная шахта из синтетического материала с встроенным насосом для использования в качестве подпольной насосной станции или напольной установки водоотведения

ПРИМЕНЕНИЕ

Перекачивание предварительно очищенных сточных вод без фекалий, которые невозможно отвести в канализационную систему за счет естественного перепада высот, а также для отвода воды от объектов, которые находятся ниже уровня обратного подпора.

ОСНАЩЕНИЕ/ФУНКЦИЯ

Укомплектованная, готовая к подсоединению насосная шахта с трубами и насосом.

КОМПЛЕКТ ПОСТАВКИ

  • Резервуар (для одно- или двухнасосной установки)
  • Встроенная разводка трубопровода
  • Шаровой обратный клапан
  • Включая насос
  • Управление работой установки по уровню
  • Прибор управления (на насосов с трехфазным электродвигателем или для двухнасосной установки)
  • Крышка с уплотнением (выдерживает вес человека до 200 кг)
  • Кольцевая ножовка (Ø 124 мм), уплотнение для приточного трубопровода DN 100 (для труб Ø 110 мм)
  • 1 шланговая вставка ПВХ Ø 50 мм с хомутами для подсоединения ручного мембранного насоса
  • Крепежный материал для крепления к полу
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

Например:

Wilo-DrainLift WS 40E/TC40 (3~)-BV

WS

Шахтная насосная станция Synthetic

40

Напорный патрубок установки

E

E = однонасосная установка, D = двухнасосная установка

TC 40

Встроенный насос

(3~)

Трехфазный электродвигатель

BV

шаровой обратный клапан
  • Приток: DN 100/DN 150
  • Вентиляция: DN 70
  • Максимальное давление в напорной линии: 1,5 бар.

МАТЕРИАЛЫ

  • Насосная шахта: полиэтилен
  • Система трубопроводов: 1.4404
  • Расположенная над водой муфта: полиуретан
  • Шаровой обратный клапан: серый чугун
  • Задвижка: бронза
  • Насос: серый чугун

ОПИСАНИЕ/КОНСТРУКЦИЯ

Wilo-DrainLift WS 40 Basic является автоматической установкой водоотведения, которая может использоваться в качестве одно- или двухнасосной установки. Шахта из синтетического материала имеет встроенные ребра жесткости для повышения устойчивости формы и защиты от всплытия и, кроме того, предлагает произвольное расположение точек подсоединения приточных трубопроводов.

Установку можно монтировать как в здании в качестве напорной установки, так и вне здания в качестве обычной шахты, устанавливаемой в грунте.

Насос

Установлен погружной насос для отвода сточных вод Wilo-Drain TC 40.

Wilo-DrainLift WS 40 Basic, WS 40-50.pdf
