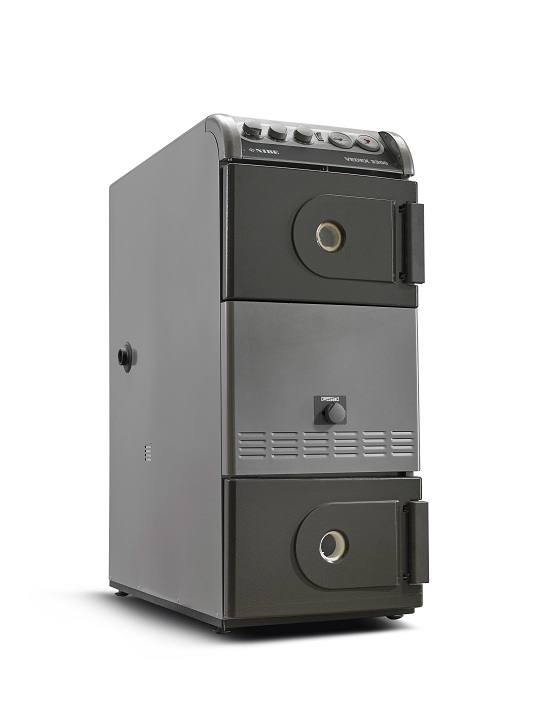

ТВЕРДОТОПЛИВНЫЙ КОТЕЛ VEDEX 3300

Твердотопливный котел VEDEX 3300 – это дровяной котел с индукционным вентилятором, предназначенный для отопления домов и небольших зданий. Нагрев воды осуществляется частично очагом, а частично - каналами дымовых газов. Котел может быть переведен на отопление гранулами.

Для нагрева горячей воды (ГВС) котел необходимо подключить в внешнему комбинированному водонагревателю (рекомендуем модель MEGA в сочетании с модулем управления ГВС EVAN AQUA. Мощность нагрева определяется размером водонагревателя и длиной змеевика.

• камера сгорания объемом в 95 литров
• загрузка дров длинной до 0,5м
• объем воды в котле 65 литров
• двухскоростной вытяжной вентилятор средняя мощность – 35 кВт
• максимальная мощность - 40 кВт
• шесть съемных турбулизаторов
• световой индикатор достижения заданной температуры
• термостат дымовых газов
• толщина топки – 5мм
• КПД – 90% возможно отопление гранулами

Горячая вода выходит из верхнего патрубка котла и поступает в теплонакопители. Обратная вода из теплонакопительных баков направляется через смесительный узел в патрубок в нижней части котла. Горячая вода выводится из теплонакопителей в контур отопления с помощью клапана бай-пасс (SV1), где желаемая температура радиаторов устанавливается путем смешения горячей воды из накопителя с охлажденной обратной водой из контура отопления с рекомендованным значением температуры 65ºC.

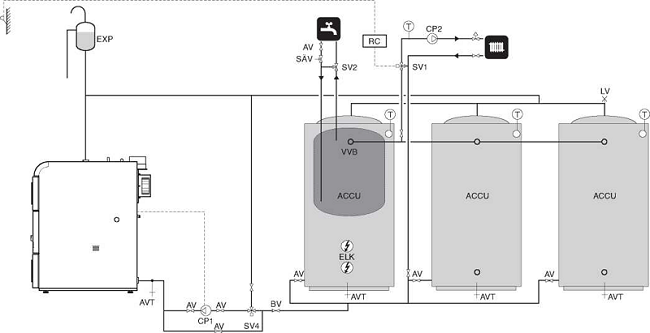

СХЕМА РАБОТЫ:

• AV – запорный вентиль
• AVT – дренажный клапан
• BV – невозвратный клапан
• CP1 – нагнетательный насос
• CP2 – циркуляционный насос
• ELK – нагреватель погружного типа
• EXP – уравнительный сосуд/расширительный бак
• LV – воздушный клапан
• MV – приводной клапан
• RC – блок управления
• SV1 – клапан бай-пасс
• SV2 – смесительный клапан
• SV4 – термоклапан
• SАV – предохранительный клапан
• TG – температурный датчик
• VVB – водонагреватель

На картинке показаны компоненты, которые не входят в стандартную поставку.
