ТВЕРДОТОПЛИВНЫЙ КОТЕЛ VEDEX 4000

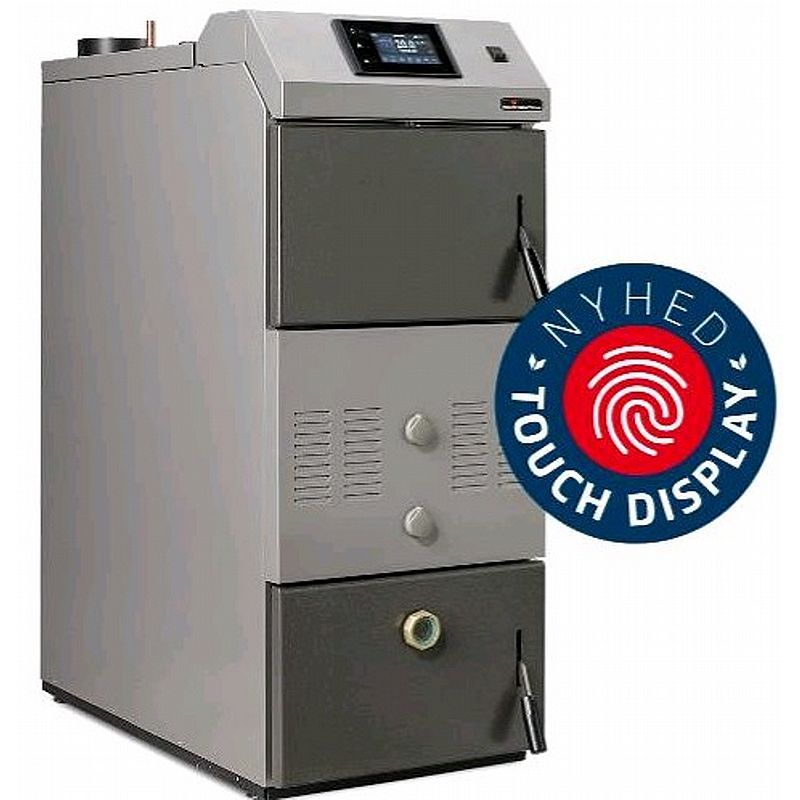

fba6a65c7669306ff1f74250a1c09d9e-1595584764
В наличии

  • Мощность до 40 кВт

  • Емкость 65

Заказать
ОписаниеХАРАКТЕРИСТИКИ VEDEX 3300УстройствоДокументация

Твердотопливный котел VEDEX 4000 – это ультрасовременный дровяной котел с панелью управления IGNEO TOUCH (тачскрин) для отопления домов и небольших зданий.

Благодаря современным удобным способам управления котел имеет следующие возможности:

  • Настройка языка меню
  • Звуковая сигнализация
  • Статистика История неисправностей – 20 последних случаев
  • Тестирование сторонних устройств (насосы, клапаны)
  • Настройка подачи воздуха

Нагрев воды осуществляется частично очагом, а частично - каналами дымовых газов. Котел может быть переведен на отопление гранулами. Для нагрева горячей воды (ГВС) котел необходимо подключить в внешнему комбинированному водонагревателю (рекомендуем модель MEGA в сочетании с модулем управления ГВС EVAN AQUA).

Мощность нагрева определяется размером водонагревателя и длиной змеевика.

  • панель управления IGNEO TOUCH (тачскрин)
  • загрузка дров длинной до 0,5м
  • средняя мощность – 35 кВт
  • максимальная мощность - 40 кВт
  • камера сгорания объемом в 95 литров
  • объем воды в котле 65 литров
  • десять съемных турбулизаторов
  • вытяжной вентилятор
  • толщина топки – 5мм
  • КПД – 89,9% возможно отопление гранулами

Горячая вода выходит из верхнего патрубка котла и поступает в теплонакопители. Обратная вода из теплонакопительных баков направляется через смесительный узел в патрубок в нижней части котла. Горячая вода выводится из теплонакопителей в контур отопления с помощью клапана бай-пасс (SV1), где желаемая температура радиаторов устанавливается путем смешения горячей воды из накопителя с охлажденной обратной водой из контура отопления с рекомендованным значением температуры 65ºC.

vedex podkluchenie

СХЕМА РАБОТЫ:

  • AV – запорный вентиль
  • AVT – дренажный клапан
  • BV – невозвратный клапан
  • CP1 – нагнетательный насос
  • CP2 – циркуляционный насос
  • ELK – нагреватель погружного типа
  • EXP – уравнительный сосуд/расширительный бак
  • LV – воздушный клапан
  • MV – приводной клапан
  • RC – блок управления
  • SV1 – клапан бай-пасс
  • SV2 – смесительный клапан
  • SV4 – термоклапан
  • SАV – предохранительный клапан
  • TG – температурный датчик
  • VVB – водонагреватель

На картинке показаны компоненты, которые не входят в стандартную поставку.
