РАДИАЛЬНЫЕ ВЕНТИЛЯТОРЫ ВР 132-30

Радиальные вентиляторы высокого давления ВР 132–30

Радиальные вентиляторы высокого давления марки ВР 132–30 используются в приточных системах вентиляции стационарного исполнения для нагнетания воздуха внутрь торгово-офисных и бизнес-центров, промышленных помещений, общественных и административных зданий и пр. Также вентиляторы ВР 132–30 эксплуатируются в составе технологических промышленных установок различных типов и назначения.

ВР 132–30 рассчитаны на работу с воздухом или газовоздушными смесями, в которых предельная концентрация взвешенной пыли составляет не более 100 мг/м3. Максимально допустимая температура перемещаемой рабочей среды составляет +80С.

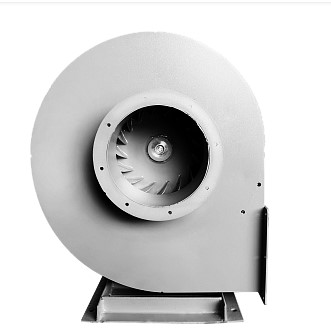

Вентилятор ВР 132–30 — конструктивные особенности

Основными составляющими конструкции радиального вентилятора ВР 132–30 являются:
— опорная рама, сваренная из металлопроката;
— поворотный корпус по типу «улитка» с двумя патрубками;
— рабочее колесо с 16 лопатками, отогнутыми в сторону противоположную вращению;
— электрический привод.

Корпус вентилятора ВР 132–30 установлен на раме и имеет возможность дискретного углового смещения с определенным шагом, что позволяет установить напорный патрубок под определенным углом к горизонту. На фланцах патрубков предусмотрены отверстия для стыковки оборудования с воздуховодами вентиляционной сети. В опорной раме предусмотрены отверстия для крепления радиального вентилятора посредством анкеров к несущему основанию (перекрытиям здания). По требованию клиента комплектация может быть расширена гибкими вставками для патрубков и монтажными вибрационными изоляторами.

Условия эксплуатации вентилятора ВР 132–30

Вентиляционное оборудование марки ВР 132–30 предназначено для работы в условиях климата У и Т по 2-ой и 3-ей кат. размещения. Допустимый температурный диапазон эксплуатации — от -40 до +40 град. Цельсия.
При условии защиты электропривода от факторов окружающей среды вентилятор ВР 132–30 может быть размещен по кат. У1.

Вентиляторы радиальные высокого давления ВР 132–30 выпускаются в общепромышленном (стандартном), взрыво- и коррозионностойком исполнении по двум конструкционным схемам:
№ 1 — соединение рабочего колеса с двигателем напрямую;
№ 5 — соединение рабочего колеса с двигателем посредством ременной передачи.
По направлению вращения колеса вентиляторы ВР 132–30 делятся на левые и правые.
