РАДИАЛЬНЫЕ ВЕНТИЛЯТОРЫ ВР 280-46

Радиальные вентиляторы ВР 280–46 среднего давления

Вентиляторы радиальные ВР 280–46 выпускаются по ТУ 4861-001-85589750. Вентиляторы рассчитаны на среднее давление при одностороннем всасывании рабочей среды.

Радиальный вентилятор среднего давления ВР 280–46 широко эксплуатируется в системах вентиляции и отопления помещений различной площади и назначения. Также ВР 280–46 могут быть использованы для перемещения рабочей среды в различных промышленных технологических установках.

Радиальные вентиляторы ВР 280–46 рассчитаны на работу с малозапыленным воздухом и газовоздушными смесями. Предельно допустимая концентрация взвешенной пыли в рабочей среде составляет 100 мг/м3. Для вентиляторов стандартного исполнения наибольшая температура рабочего воздуха или газовоздушной смеси составляет +80С, для оборудования в теплостойком исполнении верхний температурный порог равен +120С. В рабочей среде не допускается наличие взрывоопасных веществ, а также липких или волокнистых материалов.

Вентилятор ВР 280–46 — конструктивные особенности

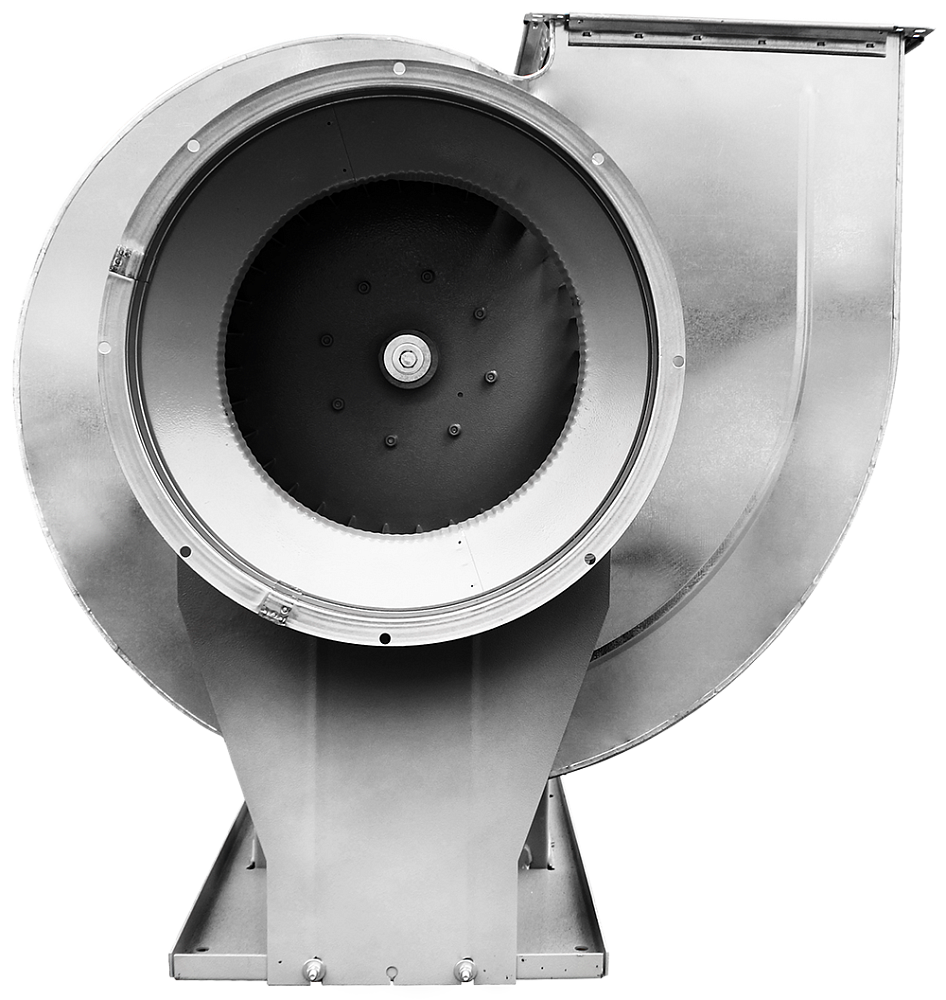

Конструкция вентиляторной установки — моноблочная. В качестве опоры используется рама, посредством которой вентилятор ВР 280–46 крепится к крыше или стенам здания. На раме установлен металлический кожух по типу «улитка». Всасывание рабочей среды происходит через круглый патрубок вдоль оси вращения рабочего колеса, а его выброс — через прямоугольный патрубок под прямым углом. На фланцах обоих патрубков предусмотрены отверстия под крепление к воздуховодам. Корпус может вращаться относительно рамы, что позволяет выставить его под необходимым углом к горизонту. Рабочее колесо с 32 отогнутыми в сторону вращения лопастями размещается в корпусе и соединяется с приводом (схема 1 и 5). По отношению направления вращения рабочего колеса к приводу различают вентиляторы ВР 280–46 левого и правого исполнения. Комплектация может быть дополнена по требованию заказчика виброизоляционными прокладками (устанавливаются между рамой и основанием) и гибкими вставками для всасывающего и нагнетающего патрубков.

Условия эксплуатации вентилятора ВР 280–46

ВР 280–46 производятся для эффективной эксплуатации в условиях тропического и умеренного климата при t0 окружающего воздуха -40…+40 градусов Цельсия. Размещение в соответствии с ГОСТ 15150 — 2 и 3 кат. Возможно размещение оборудования по У1 при условии защиты электропривода от воздействия факторов окружающей среды.
