РАДИАЛЬНЫЕ ВЕНТИЛЯТОРЫ ВР 300-45

Радиальные вентиляторы ВР 300–45

Вентиляторы серии ВР 300–45 преимущественно используются в составе общеобменных и местных вентиляционных систем промышленного назначения: на участках металло- и деревообработки, в сварочном, литейном производствах, на участках складского хозяйства и др. Также данные вентиляторы могут применяться в составе воздухообменных сетей в помещениях и зданиях общественного и административного назначения.

Рабочая среда — воздух или газовоздушные смеси, плотность взвешенной пыли в которых не превышает 100 мг/м.куб. Вентиляторы общепромышленного назначения могут работать с газовоздушным потоком температурой до +80С. Теплостойкие вентиляторы ВР 300–45 могут эксплуатироваться при t раб.ср. до +200С.

В рабочей среде не допускаются слипающаяся пыль и волокнистые материалы.

Вентилятор ВР 300–45 — конструктивные особенности

Вентилятор ВР 300–45 состоит из следующих узлов:
— сварная станина, играющая роль опоры;
— сварной коробчатый корпус, закрученный в «улитку»;
— крыльчатка с лопастями;
— приводная часть на базе асинхронного привода.

Вентилятор ВР 300–45 монтируется на жестком основании с достаточной несущей способностью посредством сварной станины (рамы). Крепление осуществляется с помощью анкеров. Для уменьшения вибраций рекомендуется использовать пружинные или резиновые виброкомпенсирующие опоры.

Корпус в станину может быть установлен под определенным углом к горизонтальной поверхности (шаг углового смещения — 45 градусов), что позволяет выставить агрегат в максимально удобном положении относительно воздуховодов.

На корпусе имеются два фланцевых патрубка. Цилиндрический патрубок расположен соосно рабочему колесу и является заборным. Выхлопной патрубок расположен по касательной к корпусу и имеет прямоугольное сечение. При монтаже воздуховоды вентсети могут соединяться с патрубками посредством гибких вставок.

В корпусе размещается рабочее колесо с лопастями. В зависимости от компоновочной схемы возможны два варианта размещения электродвигателя:
— привод крепится фланцем к корпусу вентилятора, а колесо насаживается на ротор;

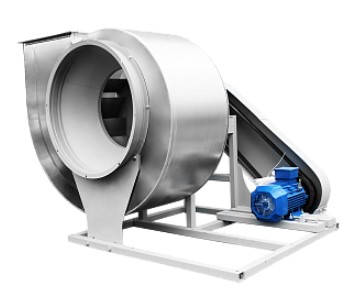

— привод устанавливается на раму, крутящий момент от ротора к рабочей крыльчатке передается за счет ременной передачи.

Условия эксплуатации вентилятора ВР 300–45

Радиальные вентиляторы ВР 300–45 могут применяться в климатических условиях У и Т по ГОСТ 15150. Допустимые категории размещения — 3, 2 и 1 (если электродвигатель надежно защищен от осадков и солнечных лучей). Температурный диапазон окружающей среды эксплуатации составляет от -60° до +40°С.
