РАДИАЛЬНЫЕ ВЕНТИЛЯТОРЫ ВР 80-75

Радиальные вентиляторы низкого давления ВР 80–75

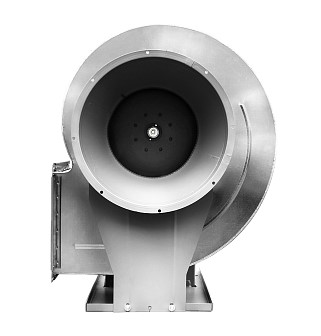

Вентилятор серии ВР 80–75 выполняется в виде моноблочной конструкции. На металлической сварной раме установлен спиралевидный корпус «улитка» с двумя патрубками, на фланцах которых предусмотрены отверстия для монтажа оборудования к воздуховодам вентиляционной сети. Корпус имеет возможность углового поворота вокруг рамы, кратный 45°, что позволяет выставить выходной патрубок под нужным углом к горизонту. Внутри корпуса находится рабочее лопастное колесо (крыльчатка) с двенадцатью отогнутыми в противоположную вращению сторону лопатками. По направлению его вращения различают правые и левые радиальные вентиляторы. Для крепления рамы к основанию в ее нижней опорной части имеются отверстия под анкерное крепление (при монтаже рекомендуется использовать дополнительные пружинные виброопоры).

Радиальный вентилятор низкого давления ВР 80–75 подлежит эксплуатации в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Рабочая среда — воздух с концентрацией мелкодисперсной пыли и взвешенных частиц до 100 мг/м.куб. Допустимая температура воздуха — до +80°С. В рабочей среде не должны присутствовать липкие, взрывоопасные и волокнистые включения.

Вентилятор ВР 80–75 низкого давления, изготавливается по двум конструктивным схемам: прямое соединение рабочего колеса с приводом (схема 1); соединение рабочего колеса с приводом посредством ременной передачи (схема 5).

Условия эксплуатации вентилятора ВР 80–75

Характеризуются максимальной эффективностью при работе в климатических регионах У и Т при t° окружающей среды -40…+40°С по 2 и 3 кат. размещения. При условии защиты двигателя от воздействия внешних факторов окружающей среды допускается использовать вентиляторы в условиях У по 1 кат. размещения. Вентиляторы радиальные низкого давления ВР 80–75 могут эксплуатироваться в регионах с повышенной сейсмоактивностью.
