РАДИАЛЬНЫЕ ВЕНТИЛЯТОРЫ ВР 86-77

Вентиляторы радиальные ВР 86–77

ВР 86–77 — радиальный вентилятор низкого давления одностороннего всасывания, предназначенный для перемещения воздушной или газовоздушной среды температурой не более +80°С, без липких, волокнистых и взрывоопасных включений, с концентрацией мелкодисперсной пыли и взвешенных частиц до 100 мг/м3. Вентиляторы радиальные ВР 86–77 производятся по ТУ 4861-001-85589750 и по ТУ 4861-005-85589750 для взрывозащищенного варианта изготовления.

Вентилятор ВР 86–77 конструктивные особенности

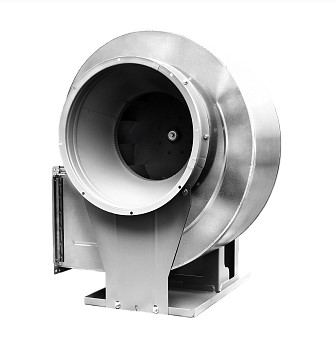

Вентилятор ВР 86–77 представляет собой моноблочную конструкцию, где на раме (станине) установлен спиральный поворотный корпус (кожух), внутри которого расположено рабочее колесо с 12 лопатками, загнутыми назад. В зависимости от направления вращения, выделяют вентиляторы правого и левого вращения.

Вентиляторы ВР 86–77 изготавливаются в следующих конструктивных исполнениях: исполнение 1 (рабочее колесо смонтировано на валу приводного электродвигателя), исполнение 3 (рабочее колесо соединяется с электродвигателем через промежуточную подшипниковую опору) и исполнение 5 (рабочее колесо соединяется с электродвигателем через промежуточную подшипниковую подпору и клиноременную передачу).

Условия эксплуатации вентилятора ВР 86–77

ВР 86–77 может эксплуатироваться в климатических регионах У (умеренный) и Т (тропический) при t° окружающей среды -40°С…+40°С по 2 и 3 категории размещения. При условии защиты двигателя от воздействия внешних факторов окружающей среды допускается использовать вентилятор в условиях У по 1 категории размещения.
