РАДИАЛЬНЫЕ ВЕНТИЛЯТОРЫ ВЦ 14-46

Центробежные вентиляторы ВЦ 14–46

Вентиляторы радиальные ВЦ 14–46 выпускаются по ТУ 4861-001-85589750 и ТУ 4861-005-85589750 для взрывозащищенного варианта изготовления.

Вентиляторы рассчитаны на среднее давление при одностороннем всасывании рабочей среды.

Предназначены для систем вентиляции жилых, общественных и производственных зданий и помещений, систем кондиционирования воздуха, технологических установок различного назначения и других производственных и санитарно-технических целей.

Вентилятор ВЦ 14–46 — конструктивные особенности

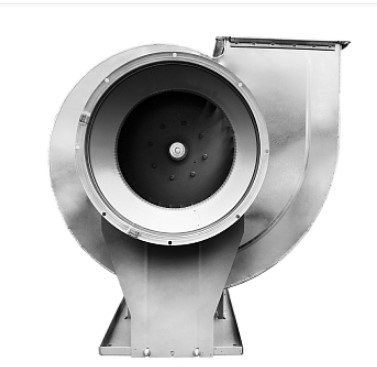

Конструктив вентилятора ВЦ 14–46: на раме установлен металлический корпус «улитка», изготовленный по методу Питтсбургского фальца, что обеспечивает высокую надежность и жесткость конструкции. Корпус спиральный поворотный с кратностью угла в 45°, что дает возможность выставить выходной патрубок под нужным углом к горизонту. Внутри спирального кожуха расположено рабочее колесо с 32 лопатками, загнутыми вперед.

Варианты конструктивного исполнения: по схеме 1, схеме 3 и схеме 5.

Условия эксплуатации вентилятора ВЦ 14–46

Вентиляторы ВЦ 14–46 эксплуатируются в условиях умеренного (У), тропического (Т) первой (1), второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150–69. Допустимая температура окружающей среды от — 40°С до + 40°С. Перемещаемая среда не должна быть более +80°С и содержать липких и волокнистых веществ. Допустимое содержание механических примесей — не более 100 мг/м3.
