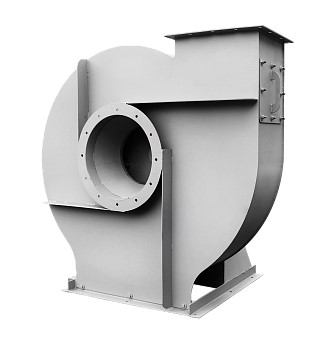

РАДИАЛЬНЫЕ ВЕНТИЛЯТОРЫ ВЦ 5-50

Радиальные вентиляторы для пневмотранспорта сыпучих материалов ВЦ 5–50

Радиальные вентиляторы ВЦ 5–50 одностороннего всасывания развивают среднее давление и могут использоваться для вентиляции, отопления и кондиционирования помещений различного назначения: от бытовых до производственных.
Допускается эксплуатация вентиляторов радиальных ВЦ 5–50 в составе пневмотранспорта для перемещения мелкодисперсных сыпучих материалов и технологических установок, работающих с неагрессивными газовоздушными средами.
Допустимая запыленность воздушного или газовоздушного потока составляет не более 100 мг/м.куб. Предельная температура рабочей среды — плюс 80°С.

Вентилятор ВЦ 5–50 — конструктивные особенности

Вентиляторы ВЦ 5–50 радиального типа являются стационарным оборудованием и на месте постоянной эксплуатации должны монтироваться на жесткое основание с достаточной несущей способностью: ж/б фундамент, стальные балки перекрытий или др.
Основными конструктивными узлами вентилятора ВЦ 5–50 являются:
— опорная станина, сваренная из стандартного металлопроката;
— неповоротный спиралевидный корпус-«улитка» из тонколистовой стали, подребренный снаружи для большей жесткости (выхлопной патрубок направлен вверх);
— рабочее колесо с 10-тью отогнутыми назад лопатками, посаженное на ротор двигателя;
— привод на базе асинхронного привода.
При монтаже вентилятора радиального ВЦ 5–50 рекомендуется использовать специальные виброизоляционные опоры: на стальных витых пружинах или из технической резины, которые позволяют снизить вибрации от работающего оборудования и уменьшить шум.
К воздуховодам вентилятор ВЦ 5–50 может подключаться напрямую либо через гибкие вставки соответствующих типоразмеров.
Для защиты стальных элементов от коррозии используются износостойкие лакокрасочные покрытия.

Условия эксплуатации вентилятора ВЦ 5–50

Вентиляторы радиальные ВЦ 5–50 могут эксплуатироваться в условиях умеренного и тропического климата в соответствии с ГОСТ 15150 при температуре окружающей среды -40С…+40С по категориям размещения 3 и 2 Возможна эксплуатация по первой кат. разм., если приводная часть предохранена от осадков и солнечных лучей.

Заводом-изготовителем выпускаются вентиляторы радиальные ВЦ 5–50 в двух типоразмерах, каждый из которых может иметь общепромышленное, коррозионностойкое, взрывозащищенное или коррозионностойкое и взрывозащищенное исполнение.
