ВЕНТИЛЯТОРЫ ПЫЛЕВЫЕ ВЦП 7-40

Вентиляторы радиальные пылевые ВЦП 7–40

Пылевые вентиляторы ВЦП 7–40 успешно эксплуатируются как в системах вентиляции общего назначения, так и в составе различных технологических систем: в пылеочистных установках, в системах пневматической транспортировки сыпучих материалов, при производстве железобетонных изделий, для удаления металлической стружки и опилок из зон резания станочного оборудования, а также в других производственных и санитарно-технических целях.

Вентиляторы радиальные ВЦП 7–40 для опилок, стружки и прочих сыпучих и мелкодисперсных материалов могут применяться при работе с воздушной и газовоздушной средой, концентрация загрязнения которой не превышает 600 г/м.куб. Предельно допустимая температура рабочей среды — +80 град. Цельсия. Наличие в воздухе взрыво- , огнеопасных, а также липких, волокнистых и химически агрессивных по отношению к металлам компонентов не допускается.

Вентилятор ВЦП 7–40 — конструктивные особенности

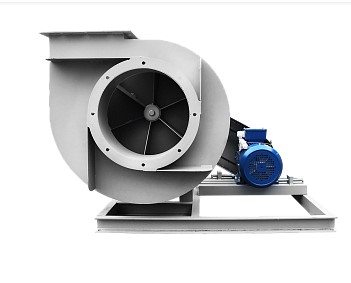

Вентилятор пылевой ВЦП 7–40 среднего давления одностороннего всасывания конструктивно выполнен в виде моноблока. На раме из металлопроката установлен металлический спиральный кожух по типу «улитка», который может вращаться и изменять направление напорного патрубка относительно опорной поверхности. На обоих патрубках корпуса предусмотрены монтажные фланцы с отверстиями под болтовое крепление к воздуховодам вентиляционной сети. Внутри корпуса располагается рабочее колесо с шестью лопатками, которые загнуты в сторону вращения. Вентиляторы ВЦП 7–40 изготавливаются в двух исполнениях: правого и левого вращения (относительно привода).

У нас можно купить вентилятор ВЦП 7–40 дополнительно укомплектовав его гибкими вставками для входного и выходного патрубков, а также набором виброизоляционных прокладок (используются между опорной рамой и несущим основанием).

Условия эксплуатации вентилятора ВЦП 7–40

Вентиляционное оборудование ВЦП 7–40 рассчитано на работу в климатических условиях У и Т по 2-ой и 3-ей кат. размещения при температуре окружающего воздуха в пределах -40…+40С. Допускается размещение пылевых вентиляторов ВЦП 7–40 по У1 при условии защиты электрооборудования от атмосферных воздействий.

Завод «Вентилятор» выпускает ВЦП 7–40 в общепромышленном, коррозионностойком и взрывозащищенном исполнении по двум конструктивным схемам присоединения привода к рабочему колесу центробежного вентилятора:
— напрямую (схема № 1);
— посредством ременной передачи (схема № 5).

Основные варианты изготовления
