Поддон (зонт)

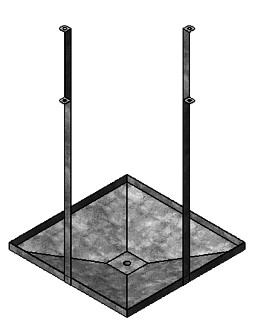

screenshot_1-1594208107
В наличии
  • Удобство монтажа

  • Легкость и удобство конструкции

Заказать

Для обеспечения условий безопасности при эксплуатации, а также для сбора и удаления конденсата, обязательна установка поддона.
Поддоны имеют легкую и простую конструкцию и удобны при монтаже
Поддон (ПД) предназначен для сбора и удаления конденсата, образуемого на границе влажного воздуха, уходящего из помещения, и холодных металлических частей вентилятора и монтажного стакана.

Для монтажа поддона к вентилятору он комплектуется четырьмя переходными кронштейнами. В помещениях с высокой влажностью необходимо предусматривать отвод конденсата из поддона, для чего в днище поддона предусмотрен штуцер, к которому может быть присоединена водоотводящая труба.

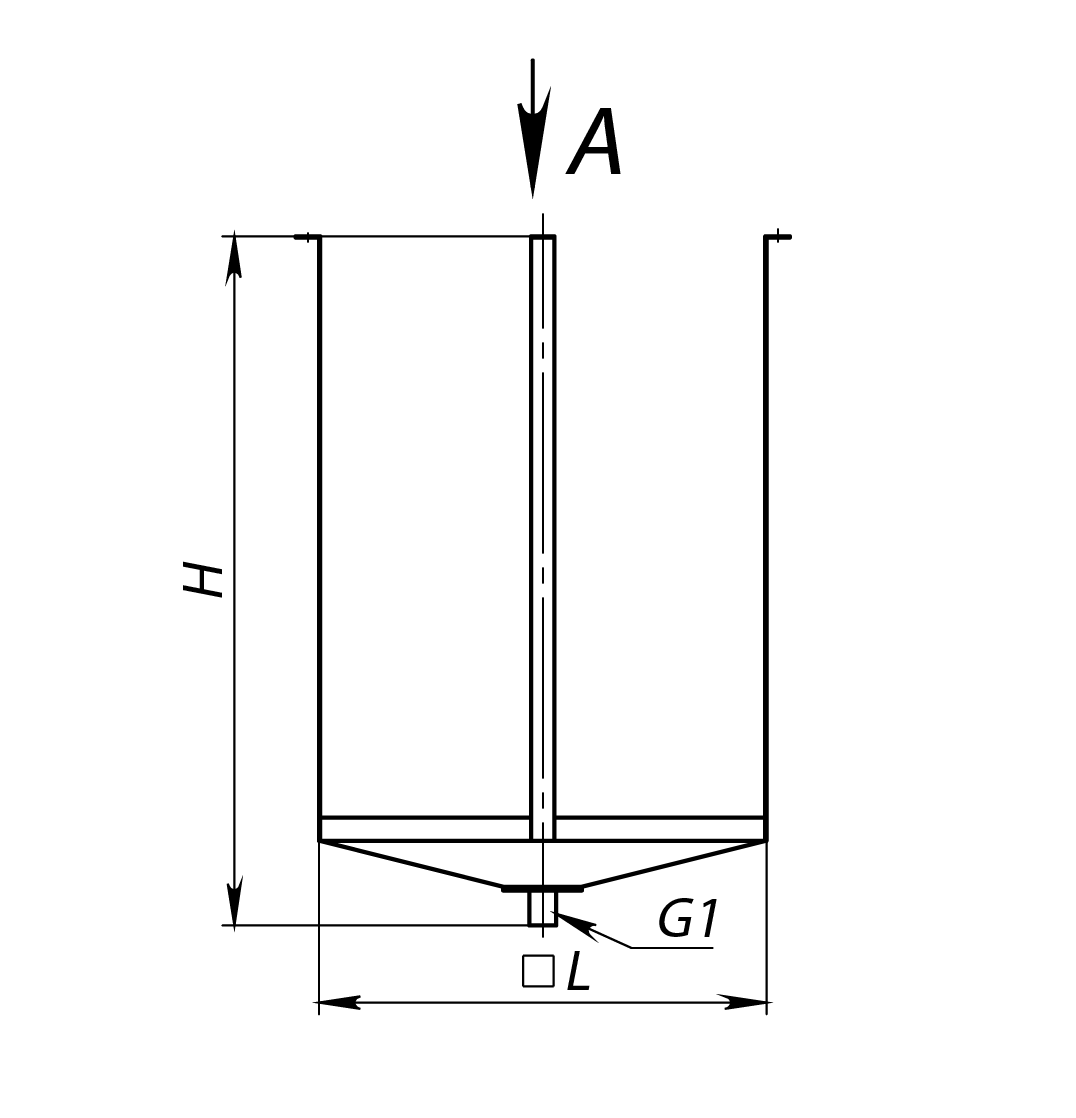

Габаритно-присоединительные размеры поддона (зонта)

20200426 184738ujnt Поддон 1 01

Габаритно-присоединительные размеры

Типоразмер H, мм L, мм CTM
4,5 875 725 3,55; 4,0; 4,5
6,3 875 905 5,0; 5,6; 6,3
9 875 1175 7,1; 8,0; 9,0
12,5 875 1525 10,0; 11,2; 12,5
