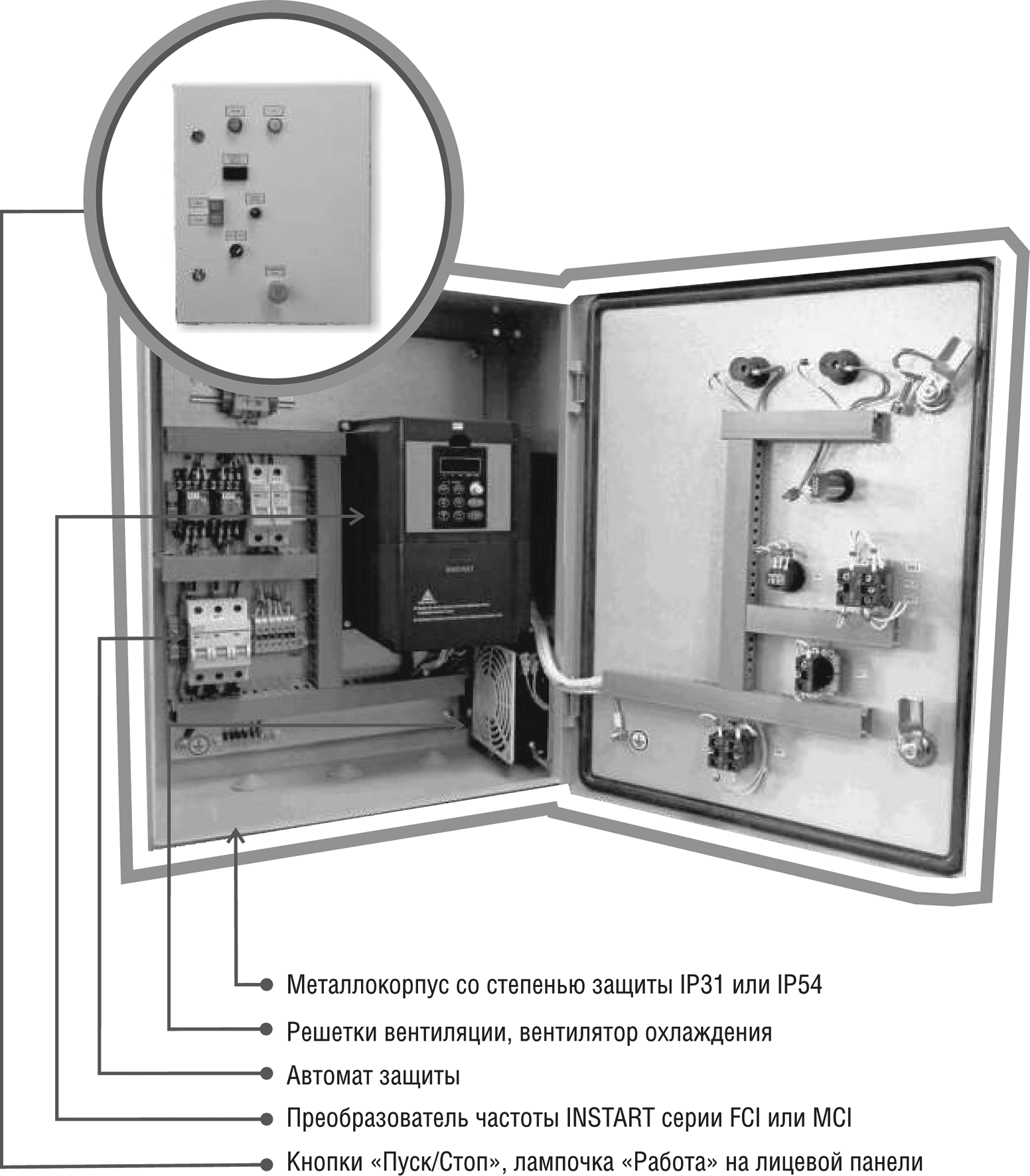

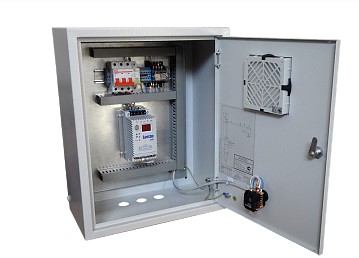

Щит (шкаф) управления типа ЩУВ

ЩУВ предназначен для управления запуском, остановом и вращением асинхронных и синхронных электродвигателей путем применения частотного регулирования.

Базовые опции

Потенциометр. Устанавливается на лицевой панели шкафа управления вентиляцией и служит для плавного изменения частоты вращения электродвигателя в заданных пределах (пример от 0–50 Гц).

Система вентиляции шкафа управления. Предназначена для дополнительного охлаждения преобразователя частоты, при использовании его в помещениях с температурой окружающего воздуха свыше 25°C.

Переключатель фиксированных скоростей. Предназначен для выбора скорости вращения двигателя из 3-х фиксированных скоростей. Уровни скоростей указываются заказчиком и устанавливаются при проведении выходного контроля.

Панель преобразователя частоты вынесенная на лицевую панель шкафа. Служит для оперативного внесения изменений в программу преобразователя частоты, контроля рабочих параметров привода (ток, частота).

Моторный дроссель. Предназначен для снижения высших гармоник в токе двигателя и снижения емкостных токов в длинном моторном кабеле, а так же для ограничения пиковых перенапряжений на двигателе. Используется в том случае, если длина кабеля между приводом и двигателем превышает стандартную длину (50 метров). При применении длина кабеля может превысить стандартную длину в полтора, два раза.

Дополнительные опции

• Общий рубильник с выносом рукоятки на панель щита управления вентиляцией
• Дополнительная светосигнальная арматура
• Система пожарной сигнализации
• Система контроля качества воздуха и обнаружения примесей
• Система автоматического и (или) ручного подключения дополнительных устройств, а также их контроля
• Счетчик наработки часов
• Вольтметр и пр.
