СТАКАН МОНТАЖНЫЙ

Стакан монтажный СТМ

Стаканы СТМ общего назначения предназначены для установки крышных вентиляторов типа ВКР, ВКРС, ВКРФ на кровле зданий.
Разработан для облегчения монтажа крышных вентиляторов. Его специальная конструкция применяется на любом типе кровли.
Стаканы монтажные изготавливаются из нержавеющей стали либо из углеродистой стали с лакокрасочным покрытием и оцинкованной панелью.
Стакан монтажный представляет собой сварную конструкцию, внутри которой расположены воздуховод круглого сечения и клапан (при необходимости). Стакан имеет присоединительные фланцы с монтажными отверстиями под крепления крышных вентиляторов. Конструкция стаканов обеспечивает высокую жесткость.

Стакан монтажный СТМ с уклоном

Стаканы СТМ общего назначения предназначены для установки крышных вентиляторов типа ВКР, ВКРС, ВКРФ на кровле зданий.
Разработан для облегчения монтажа крышных вентиляторов. Его специальная конструкция применяется на любом типе кровли. Устанавливается под углом.
Стаканы монтажные изготавливаются из нержавеющей стали либо из углеродистой стали с лакокрасочным покрытием и оцинкованной панелью.
Стакан монтажный представляет собой сварную конструкцию, внутри которой расположены воздуховод круглого сечения и клапан (при необходимости). Стакан имеет присоединительные фланцы с монтажными отверстиями под крепления крышных вентиляторов. Конструкция стаканов обеспечивает высокую жесткость.

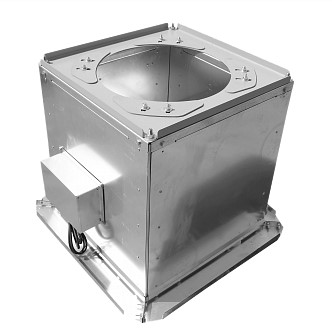

Стакан монтажный СТМ ОСВ

Стаканы СТМ общего назначения предназначены для установки осевых вентиляторов типа ВКОПв на кровле зданий
Разработан для облегчения монтажа вентиляторов. Его специальная конструкция применяется на любом типе кровли.
Стаканы монтажные изготавливаются из нержавеющей стали либо из углеродистой стали с лакокрасочным покрытием и оцинкованной панелью.
Стакан монтажный представляет собой сварную конструкцию, внутри которой расположены воздуховод круглого сечения и клапан (при необходимости). Вентилятор крепится к стакану специальными прижимами. Конструкция стаканов обеспечивает высокую жесткость.

Стакан монтажный СТМ ОСВ с уклоном

Стаканы СТМ общего назначения предназначены для установки осевых вентиляторов типа ВКОПв на кровле зданий
Разработан для облегчения монтажа вентиляторов. Его специальная конструкция применяется на любом типе кровли.
Стаканы монтажные изготавливаются из нержавеющей стали либо из углеродистой стали с лакокрасочным покрытием и оцинкованной панелью.
Стакан монтажный представляет собой сварную конструкцию, внутри которой расположены воздуховод круглого сечения и клапан (при необходимости). Вентилятор крепится к стакану специальными прижимами. Конструкция стаканов обеспечивает высокую жесткость.

Стакан монтажный СТМСтакан монтажный СТМ с уклономСтакан монтажный СТМ ОСВСтакан монтажный СТМ ОСВ с уклоном

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

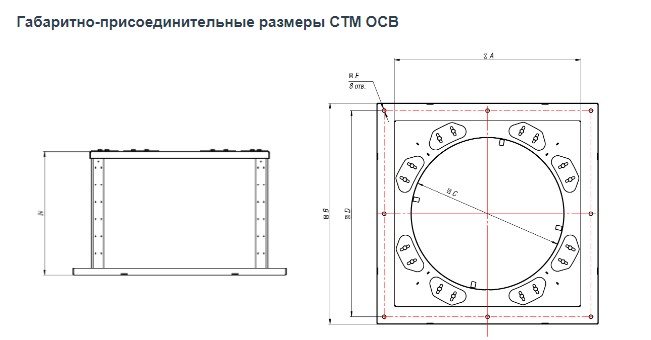

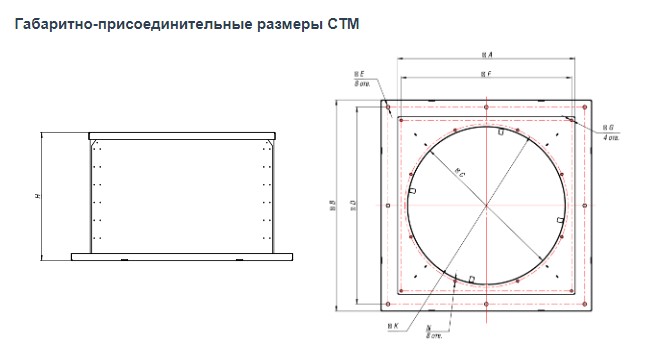

Габаритные размеры, мм	А	В	H	C	D	E	F	G	K	N
3,55	520	685	600	420	615	17	480	12	450	M10
4	565	730	600	465	660	17	530	12	-	-
4,5	615	780	600	515	710	17	580	12	595	M10
5	665	830	600	565	760	17	630	12	595	M12
5,6	725	890	600	625	820	17	690	12	-	-
6,3	790	960	600	695	890	17	755	12	772	M12
7,1	875	1040	600	775	970	17	840	12	805	M12
8	1050	1210	600	865	1140	17	1005	14	1072	M12
9	1090	1230	600	965	1160	17	1050	14	1072	M12
10	1260	1420	600	1065	1350	17	1220	14	1272	M14
11,2	1390	1450	600	1185	1380	17	1350	14	1272	M14
12,5	1545	1700	600	1360	1630	17	1505	18	1522	M14





Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

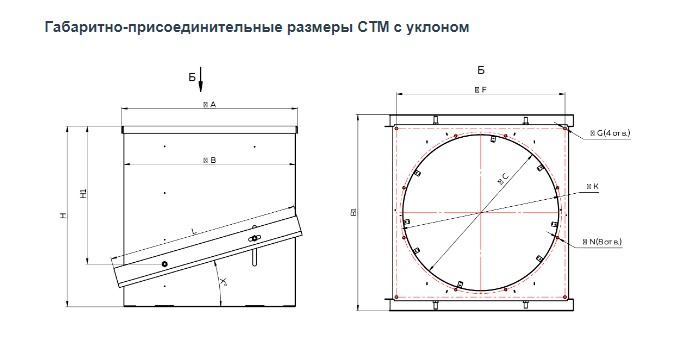

Габаритные размеры, мм	А	В	B1	H	C	F	G	K	N	Н1	L	X
3,55	520	495	665	750	420	480	12	450	M10	508,5	620	1-26
4	565	565	530	780	465	530	12	-	-	597	655	1-26
4,5	615	615	595	800	515	580	12	595	M10	587,5	700	1-26
5	665	665	645	850	565	630	12	595	M12	637,5	800	1-26
5,6	725	725	705	850	625	690	12	-	-	637,5	800	1-26
6,3	790	792	775	850	695	755	12	772	M12	638,5	800	1-26
7,1	875	877	855	900	775	840	12	805	M12	687,5	950	1-26
8	1050	1050	945	900	865	1005	14	1072	M12	687,5	1040	1-26
9	1090	1090	1045	900	965	1050	14	1072	M12	742	1200	1-26
10	1260	1260	1220	1030	1065	1220	14	1272	M14	842	1500	1-26
11,2	1390	1390	1265	900	1185	1350	14	1272	M14	687,5	1380	1-26
12,5	1545	1545	1505	1150	1360	1505	18	1522	M14	842	1800	1-26

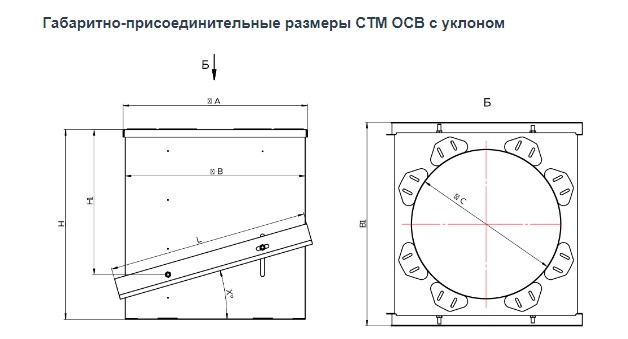

Формула расчета величин H и L, исходя из угла кровли

Угол, °	W	Угол, °	W
1	0,017	9	0,158
2	0,034	10	0,176
3	0,052	11	0,194
4	0,07	12	0,212
5	0,087	13	0,231
6	0,105	14	0,249
7	0,122	15	0,268
8	0,14	–	–



Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные размеры, мм	А	В	H	C	D	E
4	565	730	600	405	660	17
4,5	615	780	600	455	710	17
5	665	830	600	505	760	17
5,6	725	890	600	565	820	17
6,3	790	960	600	635	890	17
7,1	875	1040	600	715	970	17
8	1050	1210	600	805	1140	17
9	1090	1230	600	905	1160	17
10	1260	1420	600	1005	1350	17
11,2	1390	1450	600	1125	1380	17
12,5	1545	1700	600	1255	1630	17



Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные размеры, мм	А	В	B1	H	C	Н1	L	X
4	565	530	730	780	405	597	655	1-26
4,5	615	595	713	800	455	587,5	700	1-26
5	665	645	764	850	505	637,5	800	1-26
5,6	725	705	824	850	565	637,5	800	1-26
6,3	790	775	894	850	635	638,5	800	1-26
7,1	875	855	978	900	715	687,5	950	1-26
8	1050	945	1068	900	805	687,5	1040	1-26
9	1090	1045	1214	900	905	742	1200	1-26
10	1260	1145	1386	900	1005	842	1500	1-26
11,2	1390	1265	1421	1030	1125	687,5	1380	1-26
12,5	1545	1505	1704	1150	1255	842	1800	1-26



Формула расчета величин H и L, исходя из угла кровли

Угол, °	W	Угол, °	W
1	0,017	9	0,158
2	0,034	10	0,176
3	0,052	11	0,194
4	0,07	12	0,212
5	0,087	13	0,231
6	0,105	14	0,249
7	0,122	15	0,268
8	0,14	–	–
