Виброизоляторы

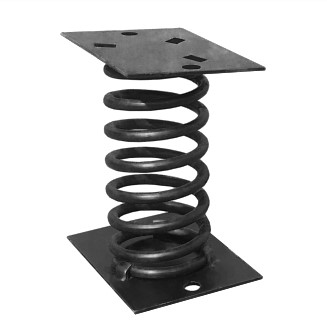

screenshot_2-1594123327
В наличии
  • Виброизоляторы ДО - предназначаются для уменьшения динамических усилий, передающихся от установленных вентиляторов радиальных и другого оборудования

  • Виброизоляторы ВР - используются для комплектации взрывозащищенных промышленных вентиляторов. Материал изготовления - резиновая смесь 51-1562 ТУ105 1325-79

Заказать

Виброизоляторы марки ВР

Виброизоляторы резиновые сложной формы типа ВР предназначены для работы в качестве основных упругих связей между колеблющимися и неподвижными частями машин, а также для виброизоляции машин. Данный тип виброизоляторов представляет собой резиновый бочонок, выполненный с использованием резиновых виброгасителей и предназначенный для уменьшения динамических усилий, которые передаются от установленного агрегата.

Применяются, в основном, для комплектации вентиляционных агрегатов во взрывозащищенном исполнении. Связано это с диэлектрическими свойствами резиновой смеси, из которой изготавливаются виброизоляторы типа ВР.

В вентиляторном производстве данные виброизоляторы применяются в качестве дополнительных элементов конструкций вентиляторов с целью уменьшения механических и акустических вибраций, которые возникают при работе электродвигателей и передаются через вентиляционный агрегат в окружающее пространство. Эти вибрации негативно влияют не только на работу самого вентилятора, но и на систему, где он установлен.

Технические характеристики резиновых виброизоляторов марки ВР


Тип виброизо-лятора Вертикаль-ная жесткость, кН/м Высота в свободном состоянии, мм Деформация рабочая, мм Деформация предельная, мм Нагрузка рабочая, кН Нагрузка предельная, кН D, мм
ВР 201 25 80 8 12 0,25 0,4 78
ВР 202 50 80 8 12 0,5 0,8 70
ВР 203 100 80 8 12 1 1,6 60

Виброизоляторы марки ДО

Виброизоляторы ДО предназначены для уменьшения динамических усилий, передающихся от установленных вентиляторов и другого оборудования.

Примечание:

  • Деформация (осадка пружины) под нагрузкой, отличающейся от указанной в таблице, изменяется пропорционально нагрузке.
  • Для виброизоляторов всех типов общее число витков пружины равно 6,5.
  • Для виброизоляторов ДО 38, ДО 39 S = 2 мм, для остальных марок S = 3 мм, S1 = 5 и 10 мм соответственно. В резиновых прокладках во всех случаях d = d2 + 3,5 мм

Технические характеристики виброизоляторов марки ДО


  Нагрузка Р,кг     Осадка пружины под нагрузкой
Марка Рабочая (Рраб.) Предель-ная (Рпр.) Верти-кальная жесткость, кг/см2 Высота в свобод-ном состоя-нии, мм (Рраб.) (Рпр.) Число рабочих витков Масса, кг
До38 12,2 15,2 4,5 72 27 33,7 5,6 0,3
Д039 21,9 27,3 6,1 92,5 36 45 5,6 0,4
ДО40 33,9 42,4 8,1 113 41,7 52 5,6 1
Д041 54 67,4 15,4 129 43,4 54 5,6 1
Д042 94,2 117,7 16,5 170 57,2 72 5,6 1,8
Д043 164,8 206 29,4 192 56 70 5,6 2,4
Д044 238,4 297,9 35,7 226 66,5 83 5,6 3,65
Д045 372,8 466 44,5 281 84,5 106 5,6 6,45

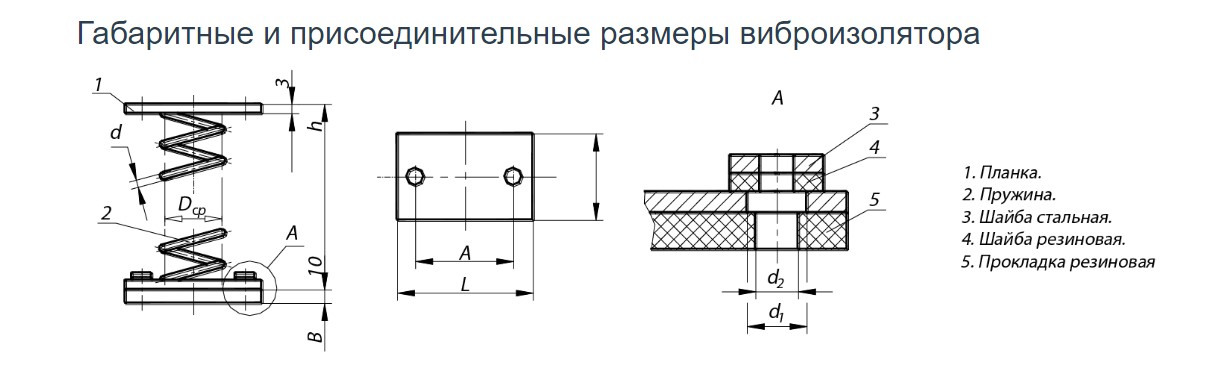

Screenshot 1

Размеры

L A B Dср d d 1 d 2
100 70 60 30 3 12 8,5
110 80 70 40 4 12 8,5
130 100 90 50 5 12 8,9
130 100 90 54 6 14 10,5
150 120 110 72 8 14 10,5
160 130 120 80 10 14 10,5
180 150 140 96 12 14 10,5
220 180 170 120 15 16 12,5
