ELiS C
В наличии
Максимальная длина потока:3 м
Производительность:900-3000 м3/ч
Вес: 14,5-35,1 кг
Корпус:сталь, аллюминий
Цвет:белый
Производительность:900-3000 м3/ч
Вес: 14,5-35,1 кг
Корпус:сталь, аллюминий
Цвет:белый
Описание продуктаТехнические параметрыТепловые мощностиУстановкаФайлы для скачки
Краткая характеристика:
Воздушные завесы ELiS C предоставляют тепловую защиту помещения. Они создают воздушный барьер дверного проема и ограничивают теплопотери, возникающие от притока холодного воздуха снаружи в зимний период, так и от попадания теплого воздуха в климатизированное помещение летом.
Вентиляторы из легкого прочного пластика обеспечивают тихую работу аппарата.
Аппараты характиризует простое управление, работа аппарата в зависимости от температуры или открытия дверей на одной из трех скоростей вентилятора.
ELiS C доступны в трех размерах: 1 м, 1,5 м и 2 м, и двух вариантах: водяная (с водяным теплообменником), электрическая (с нагревательными элементами), белого цвета.
Предназначение:
Завесы ELiS C предназначены для применения в общественных зданиях, таких как: магазины, спортивные залы, рестораны. Завесы ELiS C устанавливаются горизонтально и вертикально для защиты дверного проема.
Управление:
Основное управление завес обеспечивает встроенная плата переключений. Дополнительно, электрическая завеса оборудована автоматикой, обеспечивающей охлаждение награветельных элементов после выключения аппарата.
Технология / Инновации /Преимущества

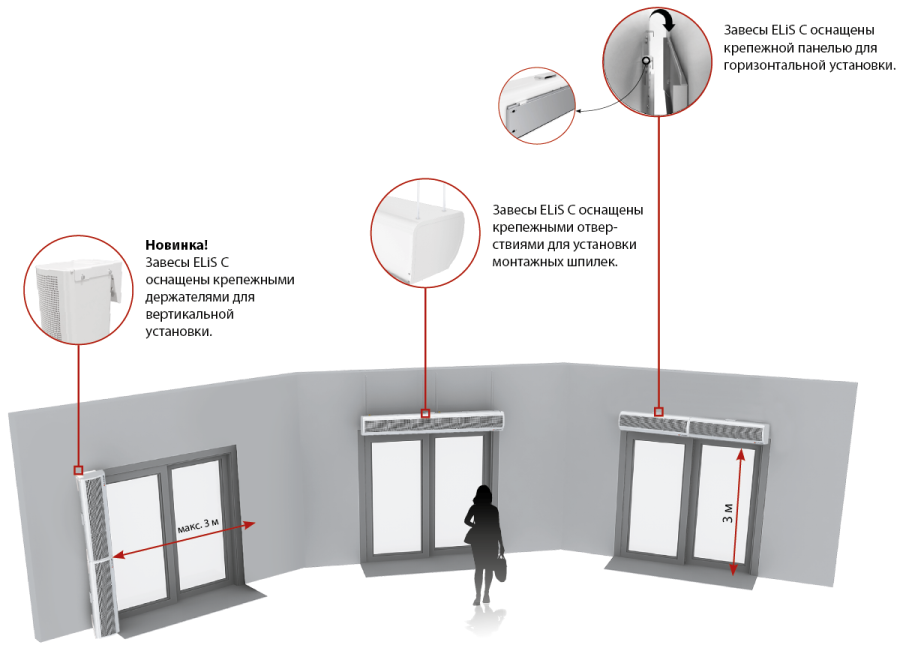

Конструкция аппарата выполнена из стали, окрашенной порошковым напылением. Стандартно аппараты оснащены монтажной консолью, которая позволяяет установить завесу горизонтально на стене. Доступны также монтажные держатели для вертикальной установки.
Технические параметры ELiS C 100
| ELiS C-W-100 | ELiS C-E-100 | |
| Питание [В/Гц] | 230 / 50 | 3 x400 / 50 |
| Макс. потребление мощности [кВт] | 0,14 | 6,5 |
| Макс. потребление тока [A] | 0,65 | 9,4 |
| IP | 21 | 21 |
| Класс изоляции | F | F |
| Патрубок ["] | 3/4” | - |
| Производительность [м3/ч] | 1400 | 1300 |
| Уровень акустического давления [дБ(A)]* | 54 | 54 |
| Уровень акустической мощности [дБ(A)]** | 69 | 69 |
| Максимальная температура теплоносителя [oC] | 90 | - |
| Максимальное рабочее давление [МПа] | 1,6 | - |
| Вес аппарата [кг] | 19 | 14,5 |
| Длина потока воздуза [м]*** | 3 | |
* уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3 на расстоянии 5 м от аппарата.
** согласно ISO 27327-2
*** согласно ISO 27327-1
Технические параметры ELiS C 150
| ELiS C-W-150 | ELiS C-E-150 | |
| Питание [В/Гц] | 230 / 50 | 3 x400 / 50 |
| Макс. потребление мощности [кВт] | 0,21 | 10 |
| Макс. потребление тока [A] | 0,95 | 14,5 |
| IP | 21 | 21 |
| Класс изоляции | F | F |
| Патрубок ["] | 3/4” | - |
| Производительность [м3/ч] | 2100 | 1950 |
| Уровень акустического давления [дБ(A)]* | 55 | 55 |
| Уровень акустической мощности [дБ(A)]** | 70 | 70 |
| Максимальная температура теплоносителя [oC] | 90 | - |
| Максимальное рабочее давление [МПа] | 1,6 | - |
| Вес аппарата [кг] | 27,5 | 19,9 |
| Длина потока воздуза [м]*** | 3 | |
* уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3 на расстоянии 5 м от аппарата.
** согласно ISO 27327-2
*** согласно ISO 27327-1
Технические параметры ELiS C 200
| ELiS C-W-200 | ELiS C-E-200 | |
| Питание [В/Гц] | 230 / 50 | 3 x400 / 50 |
| Макс. потребление мощности [кВт] | 0,26 | 13 |
| Макс. потребление тока [A] | 1,2 | 18,7 |
| IP | 21 | 21 |
| Класс изоляции | F | F |
| Патрубок ["] | 3/4” | - |
| Производительность [м3/ч] | 3000 | 2700 |
| Уровень акустического давления [дБ(A)]* | 56 | 56 |
| Уровень акустической мощности [дБ(A)]** | 71 | 71 |
| Максимальная температура теплоносителя [oC] | 90 | - |
| Максимальное рабочее давление [МПа] | 1,6 | - |
| Вес аппарата [кг] | 35,1 | 25,1 |
| Длина потока воздуза [м]*** | 3 | |
* уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3 на расстоянии 5 м от аппарата.
** согласно ISO 27327-2
*** согласно ISO 27327-1
Тепловые мощности ELiS C-W-100
| Tp1 | V | PT | Qw | ∆pw | Tp2 | PT | Qw | ∆pw | Tp2 |
| °C | м3/ч | кВт | л/ч | кПа | oC | кВт | л/ч | кПа | oC |
| Tw1/Tw2 = 90/70°C | Tw1/Tw2 = 80/60°C | ||||||||
| 0 | 1050/1250/1400 | 14,2/15,8/17,0 | 625/698/749 | 15,4/18,8/21,3 | 40,0/37,5/36,0 | 12,2/13,6/14,6 | 537/599/643 | 12,0/14,7/16,7 | 34,5/32,5/31,0 |
| 5 | 13,3/14,8/15,9 | 587/655/703 | 13,7/16,7/19,0 | 42,5/40,0/38,5 | 11,3/12,7/13,6 | 498/556/596 | 10,5/12,8/14,5 | 37,0/35,0/33,5 | |
| 10 | 12,4/13,8/14,9 | 547/611/655 | 12,1/14,7/16,7 | 45,0/42,5/41,0 | 10,4/11,6/12,5 | 458/512/549 | 9,1/11,0/12,5 | 39,5/37,5/36,5 | |
| 15 | 11,5/12,8/13,8 | 507/566/608 | 10,5/12,9/14,6 | 47,0/45,0/44,0 | 9,5/10,6/11,4 | 418/467/501 | 7,7/9,4/10,6 | 41,5/40,0/39,0 | |
| 20 | 10,6/11,8/12,7 | 467/522/560 | 9,1/11,1/12,6 | 49,5/47,5/46,5 | 8,6/9,6/10,3 | 378/422/453 | 6,4/7,8/8,9 | 44,0/42,5/41,5 | |
| Tw1/Tw2 = 70/50°C | Tw1/Tw2 = 60/40°C | ||||||||
| 0 | 1050/1250/1400 | 10,3/11,5/12,3 | 449/501/538 | 9,0/11,0/12,5 | 29,0/27,0/26,0 | 8,3/9,3/9,9 | 361/403/432 | 6,4/7,8/8,8 | 23,5/22,0/21,0 |
| 5 | 9,4/10,5/11,2 | 410/457/491 | 7,7/9,3/10,6 | 31,5/29,5/28,5 | 7,4/8,2/8,8 | 322/359/385 | 5,2/6,3/7,1 | 26,0/24,5/23,5 | |
| 10 | 8,5/9,4/10,1 | 370/413/443 | 6,4/7,8/8,8 | 33,5/32,0/31,5 | 6,5/7,2/7,7 | 282/314/337 | 4,1/5,0/5,6 | 28,0/27,0/26,5 | |
| 15 | 7,5/8,4/9,0 | 330/368/395 | 5,2/6,3/7,2 | 36,0/35,0/34,0 | 5,5/6,2/6,6 | 241/269/288 | 3,1/3,8/4,3 | 30,5/29,5/29,0 | |
| 20 | 6,6/7,4/7,9 | 289/323/346 | 4,1/5,0/5,7 | 38,5/37,5/36,5 | 4,6/5,1/5,5 | 199/222/238 | 2,2/2,7/3,1 | 32,5/32,0/31,5 | |
Тепловые мощности ELiS C-W-150
| Tp1 | V | PT | Qw | ∆pw | Tp2 | PT | Qw | ∆pw | Tp2 |
| °C | м3/ч | кВт | л/ч | кПа | oC | кВт | л/ч | кПа | oC |
| Tw1/Tw2 = 90/70°C | Tw1/Tw2 = 80/60°C | ||||||||
| 0 | 1600/1850/2100 | 21,9/24,1/26,1 | 968/1062/1150 | 16,6/19,6/22,7 | 40,5/38,5/36,5 | 18,9/20,8/22,5 | 832/912/988 | 13,0/15,3/17,7 | 35,0/33,0/31,5 |
| 5 | 20,6/22,6/24,4 | 908/996/1078 | 14,8/17,5/20,2 | 43,0/41,0/39,5 | 17,6/19,3/20,8 | 772/846/916 | 11,3/13,4/15,4 | 37,5/35,5/34,5 | |
| 10 | 19,2/21,1/22,8 | 847/930/1006 | 13,0/15,4/17,8 | 45,5/43,5/42,0 | 16,2/17,7/19,2 | 710/779/843 | 9,8/11,5/13,3 | 40,0/38,0/37,0 | |
| 15 | 17,8/19,5/21,1 | 786/862/933 | 11,4/13,4/15,5 | 47,5/46,0/44,5 | 14,8/16,2/17,5 | 649/712/770 | 8,3/9,8/11,3 | 42,0/40,5/39,5 | |
| 20 | 16,4/18,0/19,5 | 724/794/860 | 9,8/11,6/13,4 | 50,0/48,5/47,0 | 13,4/14,6/15,8 | 587/643/696 | 6,9/8,2/9,4 | 44,5/43,0/42,0 | |
| Tw1/Tw2 = 70/50°C | Tw1/Tw2 = 60/40°C | ||||||||
| 0 | 1600/1850/2100 | 15,9/17,5/18,9 | 696/764/826 | 9,7/11,5/13,2 | 29,5/28,0/26,5 | 12,9/14,1/15,3 | 561/615/666 | 6,9/8,1/9,3 | 24,0/22,5/21,5 |
| 5 | 14,5/15,9/17,2 | 636/697/754 | 8,3/9,8/11,2 | 32,0/30,5/29,0 | 11,5/12,6/13,6 | 500/548/593 | 5,6/6,6/7,6 | 26,0/25,0/24,0 | |
| 10 | 13,1/14,4/15,6 | 574/630/681 | 6,9/8,1/9,4 | 34,0/33,0/32,0 | 10,0/11,0/11,9 | 438/480/519 | 4,4/5,2/6,0 | 28,5/27,5/26,5 | |
| 15 | 11,7/12,8/13,9 | 512/562/608 | 5,6/6,6/7,6 | 36,5/35,5/34,5 | 8,6/9,4/10,2 | 375/411/445 | 3,4/4,0/4,5 | 31,0/30,0/29,5 | |
| 20 | 10,3/11,3/12,2 | 449/493/533 | 4,5/5,2/6,0 | 39,0/38,0/37,0 | 7,1/7,8/8,5 | 311/341/368 | 2,4/2,8/3,3 | 33,0/32,5/32,0 | |
Тепловые мощности ELiS C-W-200
| Tp1 | V | PT | Qw | ∆pw | Tp2 | PT | Qw | ∆pw | Tp2 |
| °C | м3/ч | кВт | л/ч | кПа | oC | кВт | л/ч | кПа | oC |
| Tw1/Tw2 = 90/70°C | Tw1/Tw2 = 80/60°C | ||||||||
| 0 | 2300/2600/3000 | 31,4/34,0/37,1 | 1386/1498/1638 | 39,4/45,4/53,5 | 40,5/38,5/36,5 | 27,2/29,4/32,1 | 1194/1290/1411 | 30,9/35,6/41,9 | 35,0/33,5/31,5 |
| 5 | 29,5/31,9/34,8 | 1301/1406/1538 | 35,1/40,5/47,6 | 43,0/41,0/39,5 | 25,2/27,3/29,8 | 1108/1198/1310 | 27,0/31,1/36,6 | 37,5/36,0/34,5 | |
| 10 | 27,5/29,8/32,5 | 1215/1313/1436 | 31,0/35,7/42,0 | 45,0/43,5/42,0 | 23,3/25,1/27,5 | 1022/1105/1207 | 23,3/26,9/31,6 | 40,0/38,5/37,0 | |
| 15 | 25,6/27,6/30,2 | 1128/1219/1333 | 27,1/31,2/36,7 | 47,5/46,0/44,5 | 21,3/23,0/25,1 | 935/1010/1104 | 19,9/22,9/26,8 | 42,0/41,0/39,5 | |
| 20 | 23,6/25,5/27,9 | 1040/1125/1229 | 23,4/26,9/31,7 | 50,0/48,5/47,0 | 19,3/20,8/22,8 | 847/915/1000 | 16,6/19,1/22,4 | 44,5/43,5/42,0 | |
| Tw1/Tw2 = 70/50°C | Tw1/Tw2 = 60/40°C | ||||||||
| 0 | 2300/2600/3000 | 22,9/24,8/27,1 | 1003/1084/1185 | 23,3/26,8/31,5 | 29,5/28,0/26,5 | 18,7/20,2/22,0 | 813/879/961 | 16,6/19,1/22,4 | 24,0/23,0/22,0 |
| 5 | 21,0/22,7/24,8 | 917/991/1084 | 19,8/22,8/26,8 | 32,0/30,5/29,5 | 16,7/18,0/19,7 | 727/786/859 | 13,6/15,6/18,3 | 26,5/25,5/24,5 | |
| 10 | 19,0/20,5/22,4 | 830/897/981 | 16,6/19,1/22,4 | 34,5/33,0/32,0 | 14,7/15,9/17,3 | 639/691/755 | 10,8/12,4/14,5 | 29,0/28,0/27,0 | |
| 15 | 17,0/18,3/20,0 | 743/802/877 | 13,6/15,6/18,2 | 36,5/35,5/34,5 | 12,6/13,6/14,9 | 550/595/650 | 8,3/9,5/11,1 | 31,0/30,5/29,5 | |
| 20 | 14,9/16,1/17,6 | 654/706/772 | 10,8/12,4/14,6 | 39,0/38,0/37,0 | 10,6/11,4/12,5 | 460/497/543 | 6,0/6,9/8,1 | 33,5/33,0/32,0 | |
V – объем воздуха
PT – тепловая мощность
Tp1 – температура воздуха на входе в аппарат
Tp2 – температура воздуха на выходе из аппарата
Tw1 - температура воды на входе в теплообменник
Tw2 - температура воды на выходе из теплообменника
Qw – расход воды через теплообменник
Δpw – падение давления воды в теплообменнике
