МОДЕЛЬ 2461

2461-1594296456
В наличии

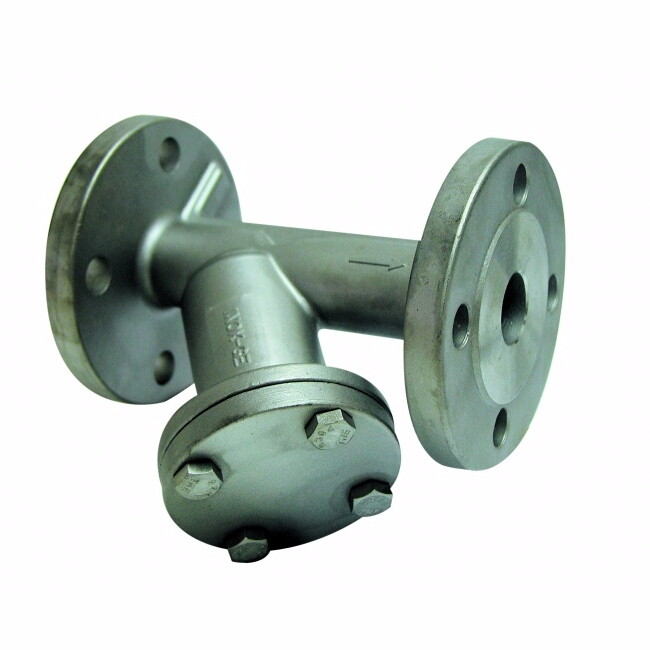

«Y» – образный сетчатый фильтр с фланцевым соединением Genebre 2461:

  • Фланцевое соединение согласно DIN 2501 PN 16.

  • Расстояние между лицевыми сторонами соответствует нормам DIN 3202 F1.

  • Изготовлен из нерж. стали марки CF8M

  • Макс. рабочее давление 16 бар

  • Уплотнение из PTFE на базе EPDM

  • Шток из нерж. ста ли AISI 316.

  • Рабочая температура от -30 °С до +240 °С

Заказать
ОписаниеОсновные параметрыДокументация

Артикул

Размер

Вес (кг)

Кол-во в упаковке

2461 04

1/2"

1.776

1

2461 05

3/4"

2.548

1

2461 06

1"

3.481

1

2461 07

1 1/4"

4.684

1

2461 08

1 1/2"

6

1

2461 09

2"

8.9

1

2461 10

2 1/2"

12.79

1

2461 11

3"

17.085

1

2461 12

4"

19.77

1

2461 13

5"

30.2

1

2461 14

6"

40.9

1

2461 16

8"

115

1

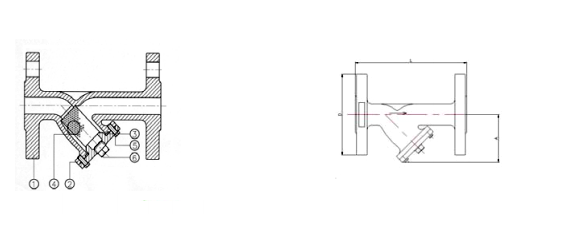

2461pic1 1

№

Наименование

Материал

Обработка поверхности

1

Корпус

Нерж. Сталь CF8M

Дробеструйная обработка +кислотная очистка поверхности металла

2

Заглушка

Нерж. Сталь CF8M

Дробеструйная обработка +кислотная очистка поверхности металла

3

Прокладка

PTFE



4

Фильтр

Нерж. Сталь CF8M



5

Болт

Нерж. Сталь 304



6

Пробка

Нерж. Сталь 316



Модель

Размер

PN

A

D

L

P

d 3

Вес (кг)

2461 04

1/2"

16

75

95

130

2

1

1.95

2461 05

3/4"

16

90

105

150

2

1

2.75

2461 06

1"

16

100

115

160

2

1

3.70

2461 07

1 1/4"

16

115

140

180

2

1

5.90

2461 08

1 1/2"

16

130

150

200

2

1

6.40

2461 09

2"

16

150

165

230

2

1

8.90

2461 10

2 1/2"

16

190

185

290

3.5

2

12.95

2461 11

3"

16

200

200

310

3.5

2

18.15

2461 12

4"

16

230

220

350

3.5

2

24.30

2461 13

5"

16

280

250

400

3.5

2

38.35

2461 14

6"

16

300

285

480

3.5

2

61.30

2461 16

8"

16

400

340

605

3.5

2

115.0

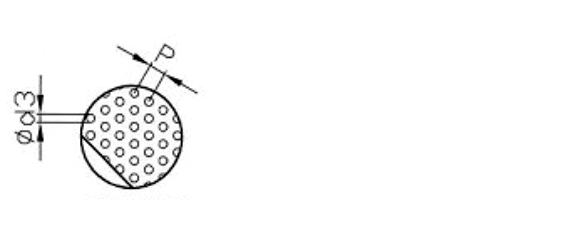

ДЕТАЛИ СЕТКИ

2461pic2
