МОДЕЛЬ 2401
В наличии

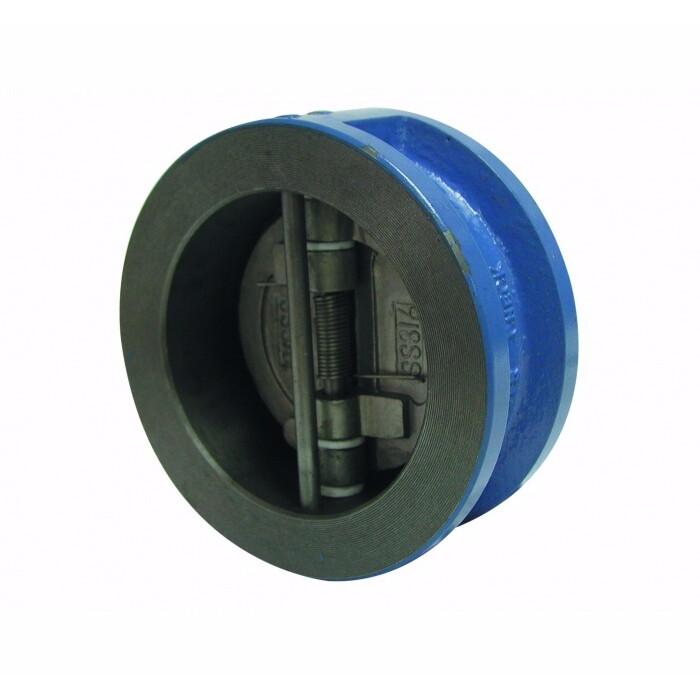

Двухстворчатый межфланцевый обратный клапан (Wafer) Genebre 2401:
- Сделан из чугуна марки GG-25
- Диск из нержавеющей стали CF8M
- Шток и пружина из нержавеющей стали марки AISI 316
- Cедло из вулканизированного нитрила
- Может быть установлен между фланцами ANSI 150 и DIN PN 10/16
- Возможeн монтаж в вертикальном, горизонтальном и наклонном положениях
- Расстояние между фланцами согласно норме N 558-1
- Макс. рабочее давление 16 Kg/cm2
- Макс.рабочая температура 100 ºC
ОписаниеОсновные параметрыДокументация
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2401 09 |
2" |
1.63 |
1 |
|
2401 10 |
2 1/2" |
2.15 |
1 |
|
2401 11 |
3" |
2.75 |
1 |
|
2401 12 |
4" |
4.389 |
1 |
|
2401 13 |
5" |
6.55 |
1 |
|
2401 14 |
6" |
8.25 |
1 |
|
2401 16 |
8" |
16.4 |
1 |
|
2401 18 |
10" |
24.35 |
1 |
|
2401 20 |
12" |
41.9 |
1 |
|
№ |

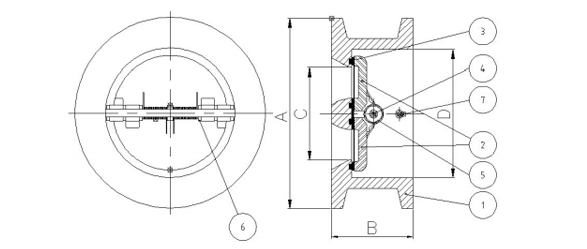

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Чугун GG-25 |
Эпоксидное напыление |
|
2 |
Диск |
Нержавеющая сталь 316 |
|
|
3 |
Седло |
NBR |
|
|
4 |
Ось |
Нержавеющая сталь 316 |
|
|
5 |
Пружина |
Нержавеющая сталь 316 |
|
|
6 |
Шайба |
Тефлон |
|
|
7 |
Стопор диска |
Нержавеющая сталь 316 |
|
|
Модель |
Размер |
DN |
PN |
A |
B |
C |
D |
Вес (кг) |
|
2401 09 |
2" |
50 |
16 |
101 |
54 |
44 |
66 |
1.85 |
|
2401 10 |
2 1/2" |
65 |
16 |
120 |
54 |
54 |
78 |
2.45 |
|
2401 11 |
3" |
80 |
16 |
133 |
57 |
68 |
89 |
3.1 |
|
2401 12 |
4" |
100 |
16 |
164 |
64 |
86 |
117 |
4.65 |
|
2401 13 |
5" |
125 |
16 |
194 |
70 |
108 |
141 |
6.9 |
|
2401 14 |
6" |
150 |
16 |
220 |
76 |
132 |
168 |
9.1 |
|
2401 16 |
8" |
200 |
16 |
275 |
95 |
180 |
210 |
14.5 |
|
2401 18 |
10" |
250 |
16 |
330 |
108 |
224 |
265 |
24.65 |
|
2401 20 |
12" |
300 |
16 |
380 |
143 |
262 |
311 |
39.95 |

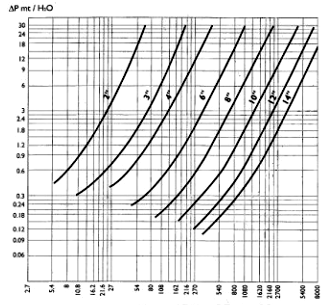

ДИАГРАММА ПОТЕРИ НАПОРА (H20 – 20ºC ГОРИЗОНТАЛЬНЫЙ ПОТОК)
МИНИМАЛЬНОЕ ДАВЛЕНИЕ ОТКРЫТИЯ
|
Поток |
Использование |
Давление |
2" |
2 1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
|
▲ |
C пружиной |
мБар |
22.8 |
22.8 |
22.8 |
24 |
24.5 |
24.7 |
25.4 |
26.6 |
27.3 |
|
► |
С пружиной |
мБар |
22.4 |
22.4 |
22.4 |
23.5 |
24 |
24.1 |
24.7 |
25.8 |
26.4 |
|
▼ |
С пружиной |
мБар |
22 |
22 |
22 |
23 |
23.5 |
23.5 |
24 |
25 |
25.5 |
|
◄ |
Без пружины |
мБар |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
