МОДЕЛЬ 2402
В наличии

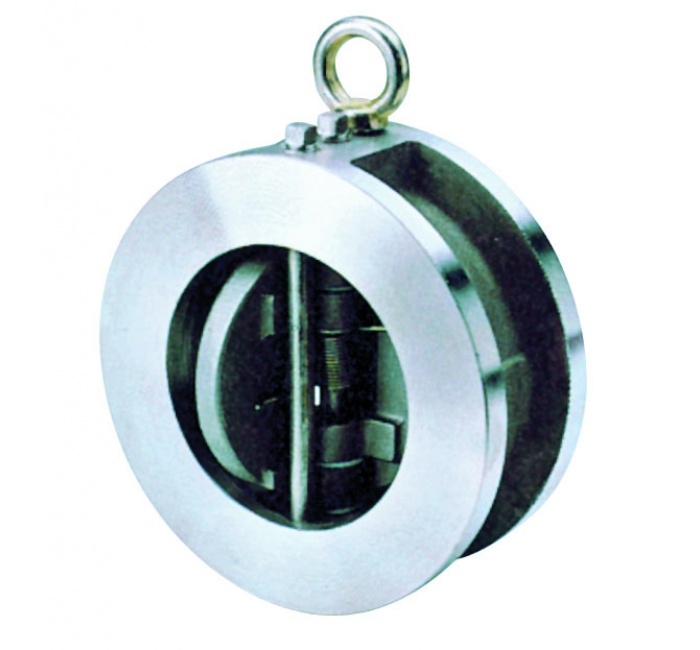

Двухстворчатый межфланцевый обратный клапан (Wafer) Genebre 2402:
- Сделан из нержавеющей стали марки CF8M
- Диск из нержавеющей стали CF8M
- Шток и пружина из нержавеющей стали марки AISI 316
- Cедло из вулканизированного Bитона
- Может быть установлен между фланцами DIN PN-2
- Возможeн монтаж в вертикальном, горизонтальном и наклонном положениях
- Расстояние между фланцами согласно норме N 558-1
- Макс. рабочее давление 25 Kg/cm2
- Макс.рабочая температура 180 ºC
ОписаниеОсновные параметрыДокументация
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2402 09 |
2" |
2.05 |
1 |
|
2402 10 |
2 1/2" |
1.94 |
1 |
|
2402 11 |
3" |
2.5 |
1 |
|
2402 12 |
4" |
4.012 |
1 |
|
2402 13 |
5" |
8.05 |
1 |
|
2402 14 |
6" |
7.954 |
1 |
|
2402 16 |
8" |
15.95 |
1 |
|
2402 18 |
10" |
35.3 |
1 |
|
2402 20 |
12" |
64 |
1 |
|
№ |
Наименование |
Материал |
Обработка поверхности |
|
1 |
орпус |
Нержавеющая сталь 316 |
Дробеструйная обработка +кислотная очистка поверхности металла |
|
2 |
Диск |
Нержавеющая сталь 316 |
Дробеструйная обработка +кислотная очистка поверхности металла |
|
3 |
Седло |
Витон |
|
|
4 |
Ось |
Нержавеющая сталь 316 |
|
|
5 |
Пружина |
Нержавеющая сталь 316 |
|
|
6 |
Шайба |
PTFE |
|
|
7 |
Стопор диска |
Нержавеющая сталь 316 |
|
Модель |
Размер |
DN |
PN |
A |
B |
C |
D |
Вес (кг) |
|
2402 09 |
2" |
50 |
25 |
109 |
54 |
44 |
65 |
2.05 |
|
2402 10 |
2 1/2" |
65 |
25 |
129 |
54 |
55 |
80 |
3.0 |
|
2402 11 |
3" |
80 |
25 |
144 |
57 |
68 |
94 |
4.0 |
|
2402 12 |
4" |
100 |
25 |
170 |
64 |
86 |
117 |
5.9 |
|
2402 13 |
5" |
125 |
25 |
196 |
70 |
110 |
145 |
8.05 |
|
2402 14 |
6" |
150 |
25 |
226 |
76 |
132 |
170 |
11.2 |
|
2402 16 |
8" |
200 |
25 |
286 |
95 |
176 |
224 |
24.45 |
|
2402 18 |
10" |
250 |
25 |
343 |
108 |
222 |
265 |
35.3 |
|
2402 20 |
12" |
300 |
25 |
403 |
143 |
264 |
310 |
64.0 |
ДИАГРАММА ПОТЕРИ НАПОРА (H20 – 20ºC ГОРИЗОНТАЛЬНЫЙ ПОТОК)
МИНИМАЛЬНОЕ ДАВЛЕНИЕ ОТКРЫТИЯ
|
Поток |
Использование |
Давление |
2" |
2 1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
|
▲ |
C пружиной |
мБар |
22.8 |
22.8 |
22.8 |
24 |
24.5 |
24.7 |
25.4 |
26.6 |
27.3 |
|
► |
С пружиной |
мБар |
22.4 |
22.4 |
22.4 |
23.5 |
24 |
24.1 |
24.7 |
25.8 |
26.4 |
|
▼ |
С пружиной |
мБар |
22 |
22 |
22 |
23 |
23.5 |
23.5 |
24 |
25 |
25.5 |
|
◄ |
Без пружины |
мБар |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
