МОДЕЛЬ 2406
В наличии

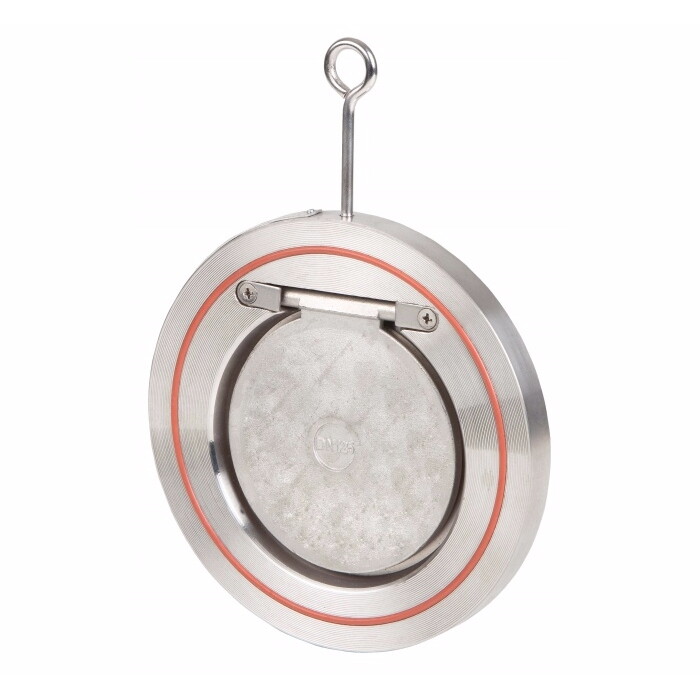

Одностворчатый межфланцевый обратный клапан (Wafer) Genebre 2406:
Сделан из нержавеющей стали AISI 316
Наружные уплотнения — Витон(FKM)
Дисковые уплотнения — Витон(FKM)
Cедло из вулканизированного Bитона
Возможeн монтаж в вертикальном, горизонтальном и наклонном положениях
Возможeн монтаж в вертикальном, горизонтальном и наклонном положениях
Макc.рабочее давление 16Kg / cm2
Макс.рабочая температура 180 ºC
Минимальная потеря напора
ОписаниеОсновные параметрыДокументация
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2406 08 |
1 1/2" |
0.71 |
1 |
|
2406 09 |
2" |
0.788 |
1 |
|
2406 10 |
2 1/2" |
0.963 |
1 |
|
2406 11 |
3" |
1.243 |
1 |
|
2406 12 |
4" |
2.255 |
1 |
|
2406 13 |
5" |
3.115 |
1 |
|
2406 14 |
6" |
4.316 |
1 |
|
2406 16 |
8" |
7.11 |
1 |
|
2406 18 |
10" |
12.473 |
1 |
|
2406 20 |
12" |
20.5 |
1 |
|
№ |

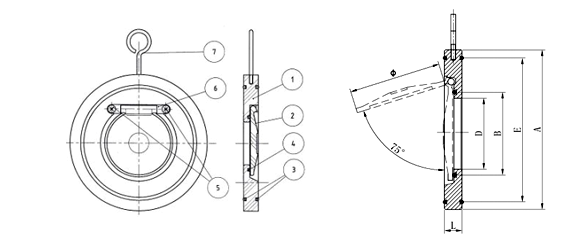

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Нерж. Сталь AISI 316 |
Оцинкован |
|
2 |
Диск |
Нерж. Сталь AISI 316 |
|
|
3 |
Внешняя прокладка |
Витон |
|
|
4 |
Прокладка диска |
Витон |
|
|
5 |
Ось болта |
Нерж. Сталь AISI 316 |
|
|
6 |
Стопор |
Нерж. Сталь AISI 316 |
|
|
7 |
Крючок |
Сталь |
|
|
Модель |
DN |
PN |
A |
B |
D |
E |
L |
Ø |
Вес (кг) |
|
2406 08 |
40 |
16 |
85 |
33 |
25 |
68 |
12 |
40 |
0.45 |
|
2406 09 |
50 |
16 |
105 |
41 |
32 |
84 |
14 |
47.5 |
0.79 |
|
2406 10 |
65 |
16 |
124 |
51 |
40 |
96 |
14 |
63 |
1.11 |
|
2406 11 |
80 |
16 |
136 |
65 |
54 |
118 |
14 |
74 |
1.34 |
|
2406 12 |
100 |
16 |
164 |
85 |
70 |
148 |
18 |
92 |
2.3 |
|
2406 13 |
125 |
16 |
194 |
106 |
92 |
166 |
18 |
116 |
3.1 |
|
2406 14 |
150 |
16 |
220 |
130 |
114 |
197 |
20 |
138 |
4.5 |
|
2406 16 |
200 |
16 |
275 |
170 |
154 |
249 |
22 |
179 |
7.15 |
|
2406 18 |
250 |
16 |
330 |
220 |
200 |
310 |
26 |
230 |
11.95 |
|
2406 20 |
300 |
16 |
384 |
255 |
230 |
358 |
30 |
270 |
20.5 |

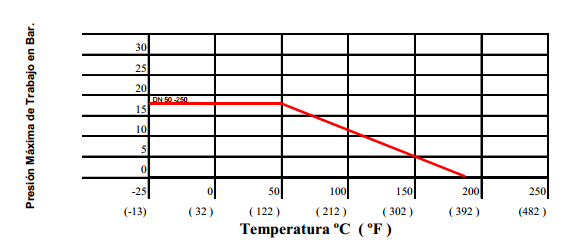

ГРАФИК ДАВЛЕНИЕ-ТЕМПЕРАТУРА

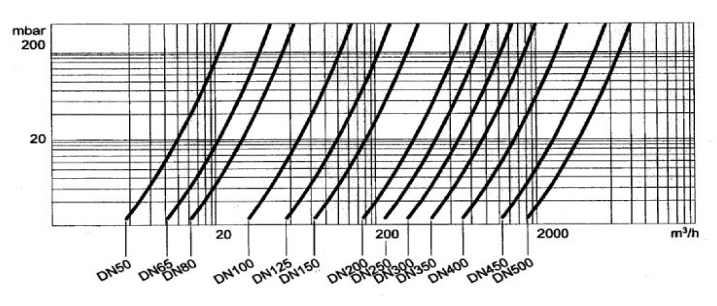

ДИАГРАММА ПОТЕРИ НАПОРА (H20 – 20ºC ГОРИЗОНТАЛЬНЫЙ ПОТОК)
