МОДЕЛЬ 2415
В наличии

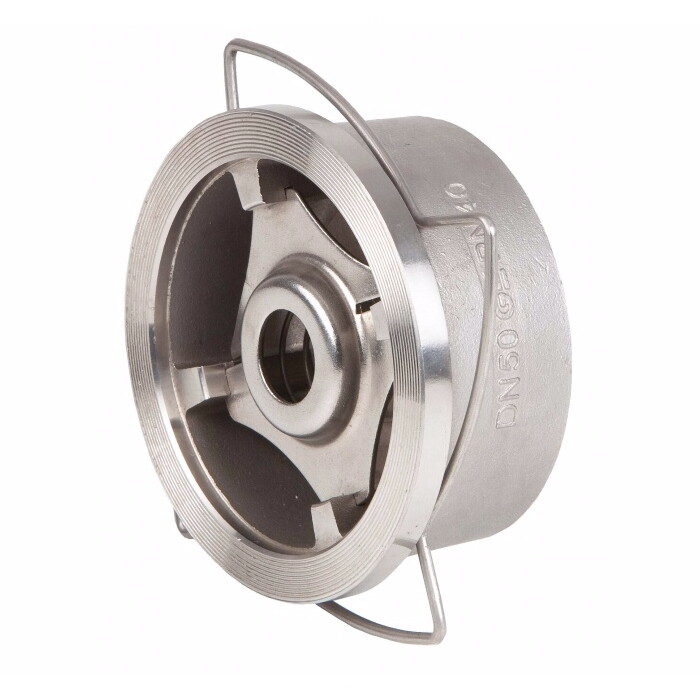

Дисковый межфланцевый обратный клапан Genebre 2415:
- Сделан из нержавеющей стали AISI 316
- Диск из нержавеющей стали AISI 316
- Пружина- нержавеющая сталь AISI 316
- Небольшие размеры
- Может быть установлен между фланцами DIN PN-16/40 и ANSI 150
- Возможeн монтаж в вертикальном, горизонтальном и наклонном положениях
- Расстояние между фланцами согласно норме EN 558-1 S.49
- Макc.рабочее давление 40/25 Kg/cm2
- Минимальная потеря напора
- Рабочая температура: -20ºC +240ºC
ОписаниеОсновные параметрыДокументация
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2415 04 |
1/2" |
0.085 |
1 |
|
2415 05 |
3/4" |
0.122 |
1 |
|
2415 06 |
1" |
0.206 |
1 |
|
2415 07 |
1 1/4" |
0.37 |
1 |
|
2415 08 |
1 1/2" |
0.558 |
1 |
|
2415 09 |
2" |
0.775 |
1 |
|
2415 10 |
2 1/2" |
1.245 |
1 |
|
2415 11 |
3" |
1.891 |
1 |
|
2415 12 |
4" |
2.758 |
1 |
|
2415 13 |
5" |
6.75 |
1 |
|
2415 14 |
6" |
10.6 |
1 |
|
2415 16 |
8" |
14 |
1 |
|
№ |

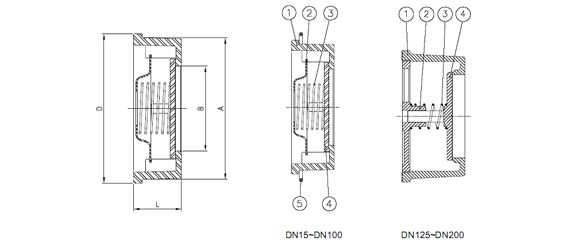

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Нерж. Сталь AISI 316 |
Дробеструйная обработка +кислотная очистка поверхности металла |
|
2 |
Диск |
Нерж. Сталь AISI 316 |
Дробеструйная обработка +кислотная очистка поверхности металла |
|
3 |
Пружина |
Нерж. Сталь AISI 316 |
|
|
4 |
Стопор пружины |
Нерж. Сталь AISI 316 |
|
|
5 |
Болт |
Нерж. Сталь AISI 304 |
|
|
Модель |
Размер |
DN |
PN |
D |
A |
B |
L |
Вес (кг) |
|
2415 04 |
1/2" |
15 |
40 |
39 |
34 |
15 |
16 |
0.085 |
|
2415 05 |
3/4" |
20 |
40 |
46 |
41 |
20 |
19 |
0.122 |
|
2415 06 |
1" |
25 |
40 |
54 |
49 |
25 |
22 |
0.198 |
|
2415 07 |
1 1/4" |
32 |
40 |
70 |
62 |
32 |
28 |
0.38 |
|
2415 08 |
1 1/2" |
40 |
40 |
81 |
71 |
40 |
32 |
0.52 |
|
2415 09 |
2" |
50 |
40 |
94 |
85 |
48 |
40 |
0.775 |
|
2415 10 |
2 1/2" |
65 |
40 |
113 |
102 |
62 |
46 |
1.24 |
|
2415 11 |
3" |
80 |
40 |
132 |
123 |
75 |
50 |
1.865 |
|
2415 12 |
4" |
100 |
40 |
150 |
140 |
95 |
60 |
2.65 |
|
2415 13 |
5" |
125 |
25 |
187 |
177 |
118 |
90 |
5.5 |
|
2415 14 |
6" |
150 |
25 |
217 |
205 |
140 |
106 |
8.3 |
|
2415 16 |
8" |
200 |
25 |
274 |
261 |
185 |
140 |
16.1 |

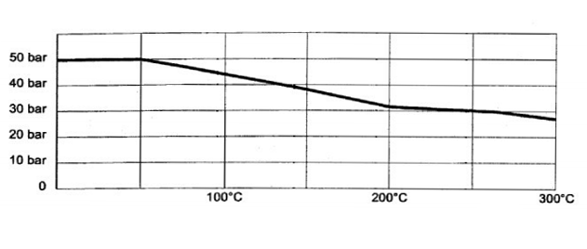

ГРАФИК ДАВЛЕНИЕ-ТЕМПЕРАТУРА (РАЗМЕРЫ ОТ DN-15 ДО DN-100)

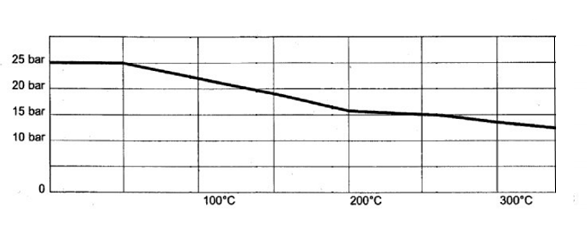

ГРАФИК ДАВЛЕНИЕ-ТЕМПЕРАТУРА (РАЗМЕРЫ DN-125 И DN-150)
