МОДЕЛЬ 2450
В наличии

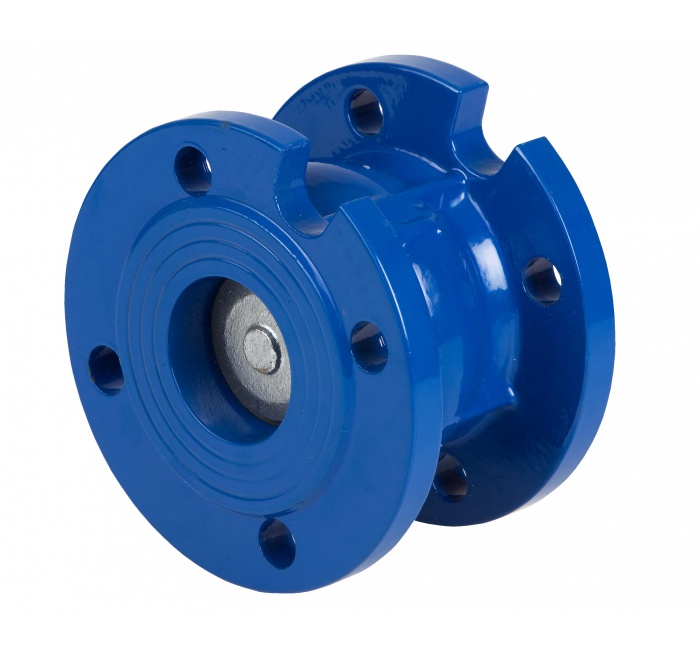

Дисковый межфланцевый обратный клапан Genebre 2450:
- Сделан из чугуна марки GG-25
- Фланцевое соединение сонласно DIN 2501 PN16
- Уплотнение NBR
- Тихое закрытие клапана
- Шток и направляющая выполнены из латуни+никель до DN100, с DN125 до DN250 — чугун GG-25+никелевое покрытие
- Макс. рабочее давление 16 Kg/cm2
- Макс. рабочая температура -10ºC .. +100 ºC
- Применяется для горячей и холодной воды в ситемах отопления и водоснабжения
- Модель 2450 со встроенной сеткой для использования в качестве всасывающей корзины
ОписаниеОсновные параметрыДокументация
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2450 09 |
2" |
5.18 |
1 |
|
2450 10 |
2 1/2" |
8.003 |
1 |
|
2450 11 |
3" |
10.009 |
1 |
|
2450 12 |
4" |
13.672 |
1 |
|
2450 13 |
5" |
20.25 |
1 |
|
2450 14 |
6" |
29.42 |
1 |
|
2450 16 |
8" |
50.5 |
1 |
|
2450 18 |
10" |
74 |
1 |
|
№ |

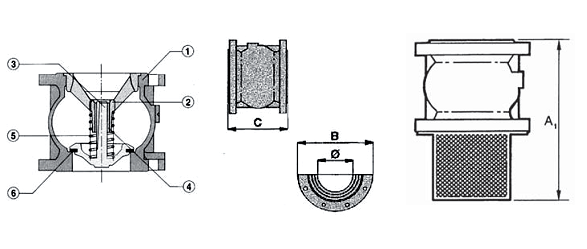

Наименование |
Материал |
|
1 |
Корпус |
Чугун GG-25 |
|
2 |
Направляющая |
Латунь+никель, чугун+никель |
|
3 |
Шток |
Латунь+никель, чугун+никель |
|
4 |
Втулка |
Латунь |
|
5 |
Пружина |
Нержавеющая Сталь AISI 316 |
|
6 |
Уплотнение |
NBR |
|
Модель |
Размер |
PN |
A |
B |
C |
Вес (кг) |
|
2450 09 |
2" |
16 |
51 |
165 |
100 |
5.65 |
|
2450 10 |
2 1/2" |
16 |
63 |
185 |
120 |
7.85 |
|
2450 11 |
3" |
16 |
80 |
200 |
140 |
10.05 |
|
2450 12 |
4" |
16 |
100 |
220 |
170 |
13.25 |
|
2450 13 |
5" |
16 |
125 |
250 |
200 |
21.30 |
|
2450 14 |
6" |
16 |
150 |
285 |
230 |
29.15 |
|
2450 16 |
8" |
16 |
200 |
340 |
300 |
48.15 |
|
2450 18 |
10" |
16 |
250 |
405 |
370 |
82.00 |
