МОДЕЛЬ 3121
В наличии

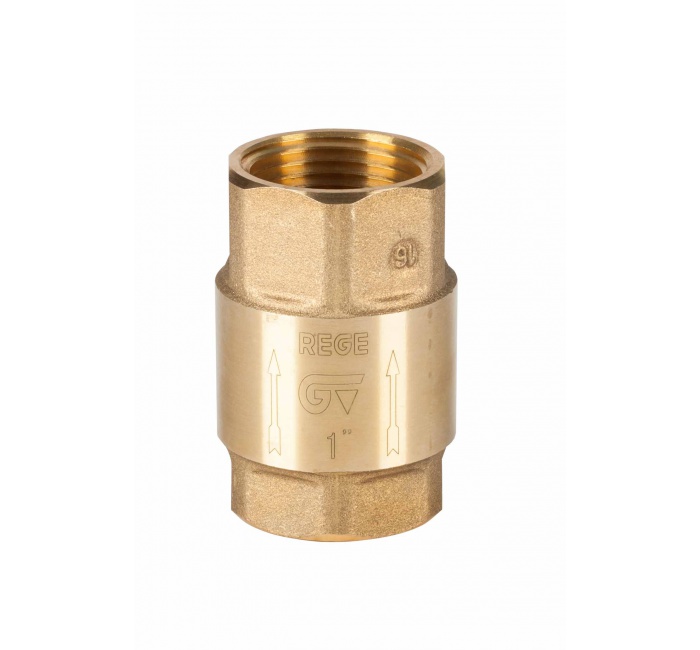

Обратный клапан RE-GE Genebre 3121:
- Латунный монокорпусный обратный клапан. Рабочее давление PN-25/1
- Сделан из латуни горячей ковки согласно нормам DIN 17660.
- Внутренняя резьба согласно стандарту ISO 228/1.
- Максимальная рабочая температура: воздух -20 до +110, вода от 0 до +90 градусов.
- Минимальное давление открытия 0,04 бар.
- Подходит для установки в гидравлических системах всех видов.
- Возможны любые варианты установки: горизонтальный, вертикальный, наклонный.
- Уплотнение- NBR.
- Среда применения: отопление и водоснабжение.
ОписаниеОсновные параметрыДокументация
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
3121 04 |
1/2" |
0.101 |
30 |
|
3121 05 |
3/4" |
0.164 |
24 |
|
3121 06 |
1" |
0.259 |
12 |
|
3121 07 |
1 1/4" |
0.361 |
10 |
|
3121 08 |
1 1/2" |
0.513 |
5 |
|
3121 09 |
2" |
0.795 |
2 |
|
3121 10 |
2 1/2" |
1.536 |
1 |
|
3121 11 |
3" |
2.349 |
1 |
|
3121 12 |
4" |
3.707 |
1 |
|
№ |

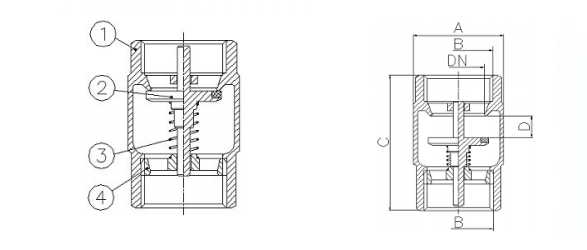

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Латунь |
Дробеструйная обработка + механическая обработка |
|
2 |
Диск |
Латунь |
Дробеструйная обработка + механическая обработка |
|
3 |
Пружина |
Нерж. сталь AISI 302 |
|
|
4 |
Кольцо |
Латунь |
Дробеструйная обработка + механическая обработка |
|
Модель |
Размер |
DN |
PN |
∅A |
C |
D |
Вес (г.) |
|
3121 04 |
1/2"G |
15 |
25 |
30 |
50 |
7.5 |
110 |
|
3121 05 |
3/4"G |
20 |
25 |
36.5 |
57 |
8.5 |
175 |
|
3121 06 |
1"G |
25 |
25 |
43 |
65 |
10.5 |
260 |
|
3121 07 |
1 1/4"G |
32 |
18 |
53 |
70 |
11 |
375 |
|
3121 08 |
1 1/2"G |
40 |
18 |
64.5 |
75.5 |
12 |
525 |
|
3121 09 |
2"G |
50 |
18 |
79.5 |
81.5 |
14 |
800 |
|
3121 10 |
2 1/2"G |
65 |
12 |
104 |
104 |
22 |
1655 |
|
3121 11 |
3"G |
79 |
12 |
124 |
113 |
23 |
2365 |
|
3121 12 |
4"G |
100 |
12 |
155 |
132 |
27 |
3935 |
