МОДЕЛЬ 2831
В наличии

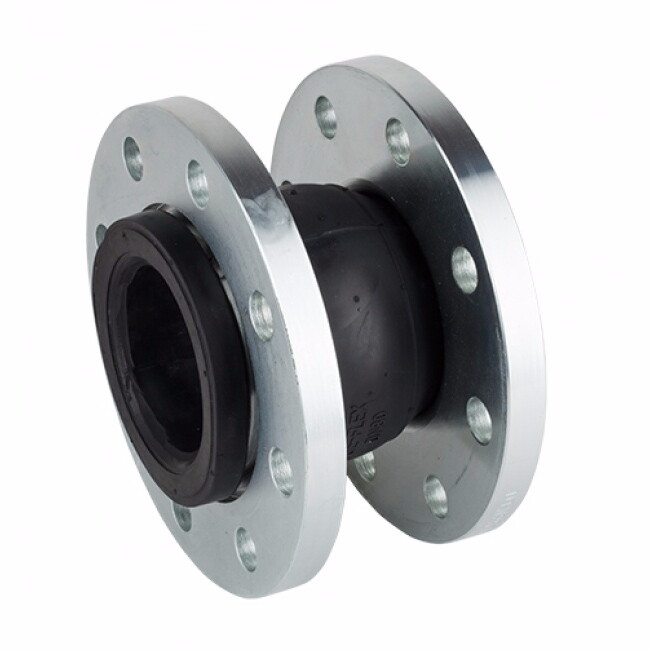

Фланцевый (DIN) резиновый компенсатор Genebre 2831:
- Кoрпус- EPDM, соединения — углеродистая сталь
- Фланцевое соединение согласно DIN 2501 PN 10
- Резьба в соответствии с ISO 7/1.
- Макс. рабочее давление 10 Kg/cm2
- Макс. рабочая температура -10ºC +105ºC
ОписаниеОсновные параметрыДокументация
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2831 07 |
1 1/4 |
2.823 |
1 |
|
2831 08 |
1 1/2" |
3.375 |
1 |
|
2831 09 |
2" |
3.975 |
1 |
|
2831 10 |
2 1/2" |
5.1 |
1 |
|
2831 11 |
3" |
6.2 |
1 |
|
2831 12 |
4" |
6.75 |
1 |
|
2831 13 |
5" |
9.4 |
1 |
|
2831 14 |
6" |
12.65 |
1 |
|
2831 16 |
8" |
17.05 |
1 |
|
2831 18 |
10" |
22.3 |
1 |
|
2831 20 |
12" |
26.5 |
1 |
|
2831 22 |
14" |
36.7 |
1 |
|
2831 24 |
16" |
44.3 |
1 |
|
2831 26 |
18" |
46.8 |
1 |
|
2831 28 |
20" |
57.5 |
1 |
|
№ |

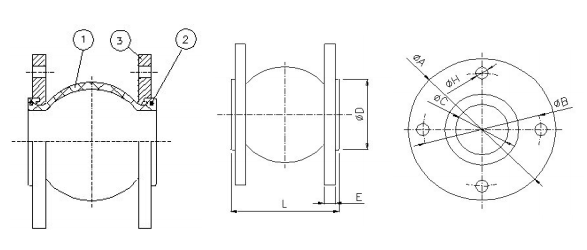

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
EPDM |
|
|
2 |
Кольцо |
Углеродистая сталь |
Оцинковано |
|
3 |
Фланец |
Углеродистая сталь |
Оцинкован |
|
Модель |
Размер |
DN |
PN |
∅A |
∅B |
∅C |
∅D |
n x ∅H |
L |
E |
Вес (кг) |
|
2831 07 |
1 1/4" |
32 |
10 |
140 |
100 |
40 |
69 |
4x18 |
95 |
16 |
3.10 |
|
2831 08 |
1 1/2" |
40 |
10 |
150 |
110 |
40 |
69 |
4x18 |
95 |
16 |
3.80 |
|
2831 09 |
2" |
50 |
10 |
165 |
125 |
52 |
86 |
4x18 |
105 |
18 |
4.25 |
|
2831 10 |
2 1/2" |
65 |
10 |
185 |
145 |
68 |
106 |
4x18 |
115 |
18 |
5.80 |
|
2831 11 |
3" |
80 |
10 |
200 |
160 |
76 |
116 |
4x18 |
130 |
20 |
6.00 |
|
2831 12 |
4" |
100 |
10 |
220 |
180 |
103 |
150 |
8x18 |
135 |
20 |
6.75 |
|
2831 13 |
5" |
125 |
10 |
250 |
210 |
128 |
180 |
8x18 |
160 |
22 |
9.50 |
|
2831 14 |
6" |
150 |
10 |
285 |
240 |
152 |
209 |
8x23 |
185 |
22 |
12.85 |
|
2831 16 |
8" |
200 |
10 |
340 |
295 |
194 |
260 |
8x23 |
200 |
24 |
16.85 |
|
2831 18 |
10" |
250 |
10 |
395 |
350 |
250 |
320 |
12x23 |
240 |
26 |
23.70 |
|
2831 20 |
12" |
300 |
10 |
445 |
400 |
300 |
367 |
12x23 |
260 |
26 |
29.65 |
|
2831 22 |
14" |
350 |
10 |
505 |
460 |
320 |
408 |
16x23 |
265 |
28 |
39.70 |
|
2831 24 |
16" |
400 |
10 |
565 |
515 |
372 |
472 |
16x28 |
265 |
32 |
51.30 |
|
2831 26 |
18" |
450 |
10 |
615 |
565 |
415 |
522 |
20x28 |
265 |
36 |
72.40 |
|
2831 28 |
20" |
500 |
10 |
670 |
620 |
454 |
570 |
20x28 |
265 |
38 |
88.65 |

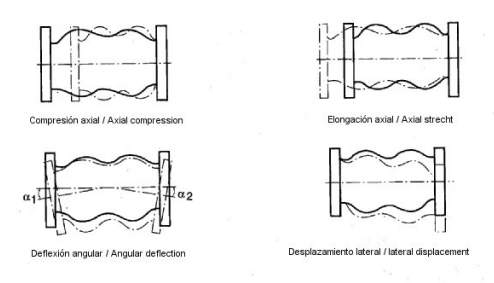

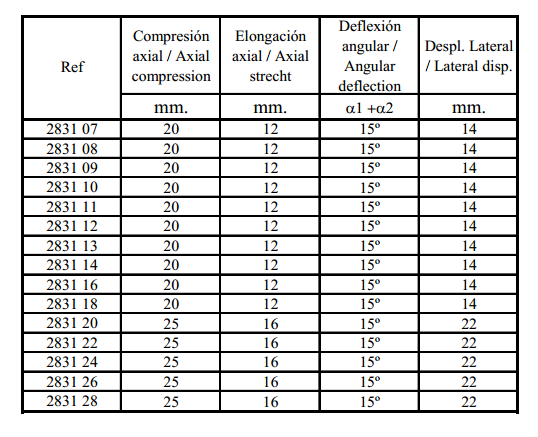

ДИАГРАММА СМЕЩЕНИЯ
