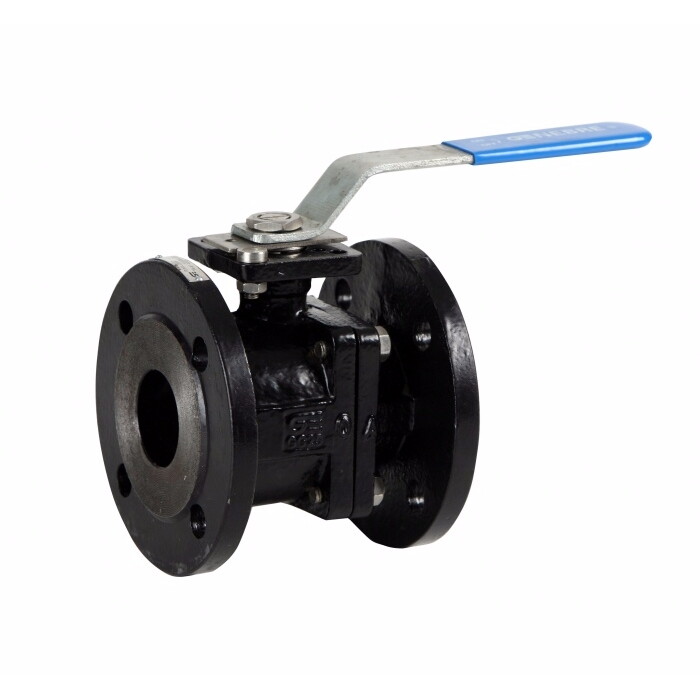

Полнопроходной фланцевый шаровой кран Genebre 2525
В наличии
- Фланцевое соединение по DIN 2501 PN-16
- Изготовлен из высокопрочного чугуна GGG-40
- Расстояние между лицевыми сторонами согласно DIN 3202 F4/F5
- Седло шара PTFE + 15% G.F
- Шар и шток сделаны из нерж. стали AISI 304
- Уплотнительное кольцо — Витон
- Система блокирования
- Рабочая температура –30 ºC + 180 ºC.
- Среда применения: отопление и водоснабжение
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2525 04 |
1/2" |
2.35 |
1 |
|
2525 05 |
3/4" |
2.95 |
1 |
|
2525 06 |
1" |
3.7 |
1 |
|
2525 07 |
1"1/4 |
5.6 |
1 |
|
2525 08 |
1"1/2 |
7.25 |
1 |
|
2525 09 |
2" |
9.55 |
1 |
|
2525 10 |
2"1/2 |
13.9 |
1 |
|
2525 11 |
3" |
18.6 |
1 |
|
2525 12 |
4" |
26.35 |
1 |
|
2525 13 |
5" |
36.32 |
1 |
|
2525 14 |
6" |
64.45 |
1 |
|
2525 16 |
8" |
98.5 |
1 |
|
№ |

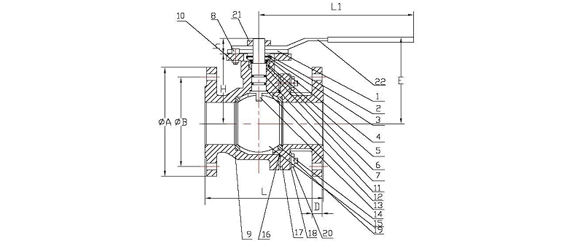

Наименование |
Материал |
|
1 |
Стопорная плита |
Нержавеющая сталь AISI 304 |
|
2 |
Шайба |
Нержавеющая сталь AISI 304 |
|
3 |
Контршайба |
Нержавеющая сталь AISI 304 |
|
4 |
Гайка |
Нержавеющая сталь AISI 304 |
|
5 |
Пружинная шайба |
Нержавеющая сталь AISI 304 |
|
6 |
Шайба штока |
Нержавеющая сталь AISI 304 |
|
7 |
Упорная шайба |
Тефлон |
|
8 |
Шпилька |
Нержавеющая сталь AISI 304 |
|
9 |
Корпус |
Высокопрочный чугун GGG40 |
|
10 |
Болт шайбы |
Нержавеющая сталь AISI 304 |
|
11 |
Уплотнительное кольцо |
Витон |
|
12 |
Шайба |
Тефлон |
|
13 |
Шток |
Нержавеющая сталь AISI 304 |
|
14 |
Седло шара |
Тефлон + 15% FV |
|
15 |
Шар |
Нержавеющая сталь AISI 304 |
|
16 |
Прокладка |
Тефлон |
|
17 |
Крышка корпуса |
Высокопрочный чугун GGG40 |
|
18 |
Шайба |
Нержавеющая сталь AISI 304 |
|
19 |
Шпилька |
Нержавеющая сталь AISI 304 |
|
20 |
Гайка |
Нержавеющая сталь AISI 304 |
|
21 |
Гайка ручка |
Нержавеющая сталь AISI 304 |
|
22 |
Ручка |
Сталь |
Основные параметры
|
Модель
|
DN
|
PN
|
ØA
|
ØB
|
L
|
L1
|
H
|
E
|
D
|
h
|
ISO
|
Вес (кг)
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2525 04 | 1/2" | 16 | 95 | 65 | 115 | 130 | 50 | 80 | 14 | 9.5 | F03/04 | 2.3 |
| 2525 05 | 3/4" | 16 | 105 | 75 | 120 | 130 | 55 | 80 | 14 | 9.5 | F03/04 | 2.8 |
| 2525 06 | 1" | 16 | 115 | 85 | 125 | 170 | 60 | 90 | 16 | 11.5 | F04/05 | 4.1 |
| 2525 07 | 1 1/4" | 16 | 140 | 100 | 130 | 170 | 74 | 102 | 17 | 11.5 | F04/05 | 5.4 |
| 2525 08 | 1 1/2" | 16 | 150 | 110 | 140 | 220 | 78 | 110 | 18 | 15.5 | F05/07 | 6.9 |
| 2525 09 | 2" | 16 | 165 | 125 | 150 | 220 | 86 | 120 | 18 | 15.5 | F05/07 | 9.3 |
| 2525 10 | 2 1/2" | 16 | 185 | 145 | 170 | 284 | 98 | 140 | 20 | 18.5 | F07/10 | 14.2 |
| 2525 11 | 3" | 16 | 200 | 160 | 180 | 284 | 114 | 150 | 20 | 18.5 | F07/10 | 17.7 |
| 2525 12 | 4" | 16 | 220 | 180 | 190 | 360 | 136 | 180 | 20 | 18.5 | F07/10 | 25.3 |
| 2525 13 | 5" | 16 | 250 | 210 | 325 | 447 | 165 | 215 | 20 | 18.5 | F07/10 | 36.0 |
| 2525 14 | 6" | 16 | 285 | 240 | 350 | 560 | 190 | 240 | 20 | 23 | F10/12 | 49.5 |
| 2525 16 | 8" | 16 | 340 | 295 | 400 | 1000 | 229 | 320 | 23 | 25 | F12/14 | 98.5 |
ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
