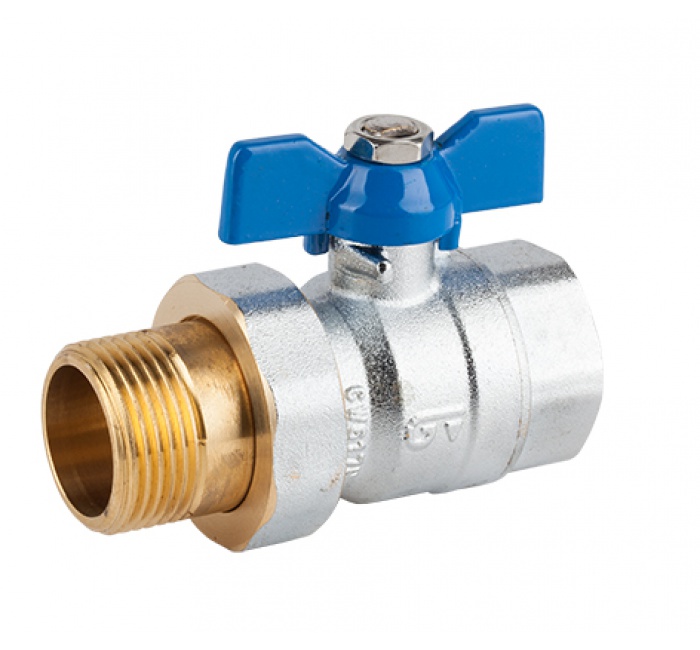

Кран шаровой латунный с накидной гайкой Genebre 3046
В наличии
- Выполнен из латуни согласно UNE-EN 12165, хромирован.
- Резьба в соответствии с ISO 228/1. Накидная гайка.
- Управление посредством ручки-бабочки.
- Температура от -20ºC до 180ºC.
- Макс. рабочее давление 25 бар (PN-25).
- Седло PTFE.
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
3046 04 |
1/2" |
0.17 |
18 |
|
3046 05 |
3/4" |
0.304 |
10 |
|
3046 06 |
1" |
0.479 |
6 |
|
3046 07 |
1 1/4" |
0.696 |
4 |
|
№ |

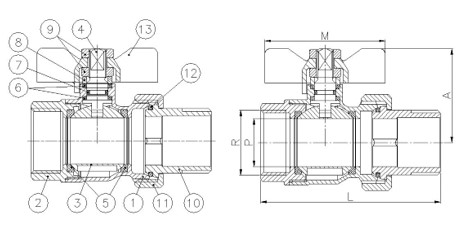

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Латунь (CW617N) |
Дробеструйная Обработка + Хром |
|
2 |
Крышка |
Латунь (CW617N) |
Дробеструйная Обработка + Хром |
|
3 |
Шар |
Латунь (CW617N) |
Хромированный |
|
4 |
Шток |
Латунь (CW617N) |
Хромированный |
|
5 |
Седло шара |
PTFE |
- |
|
6 |
Уплотнение штока |
PTFE |
- |
|
7 |
О-образное кольцо |
NBR |
- |
|
8 |
Кольцо штока |
Латунь |
Хромированный |
|
9 |
Гайка |
Латунь |
Хромированный |
|
10 |
Резьбовое соединение |
Латунь |
Хромированный |
|
11 |
Гайка |
Латунь |
Хромированный |
|
12 |
О-образное кольцо |
NBR |
- |
|
13 |
Ручка |
Сталь |
Окрашено |

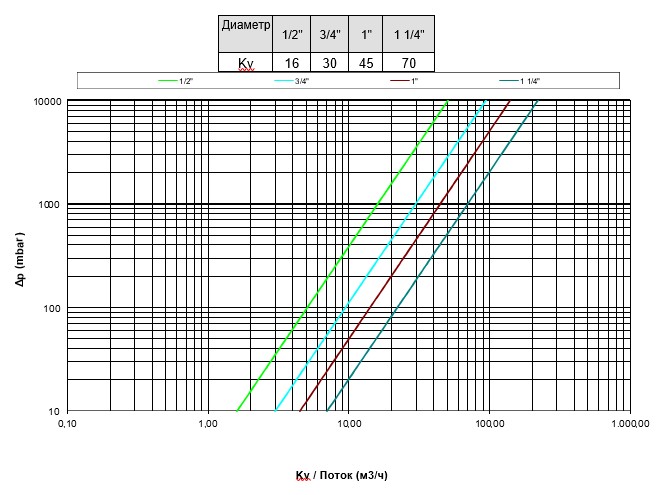

ДИАГРАММА ПОТЕРИ НАПОРА
Kv = Поток воды в м3/ч, проходящий через кран и вызыва ющий перепад давления 1 бар.

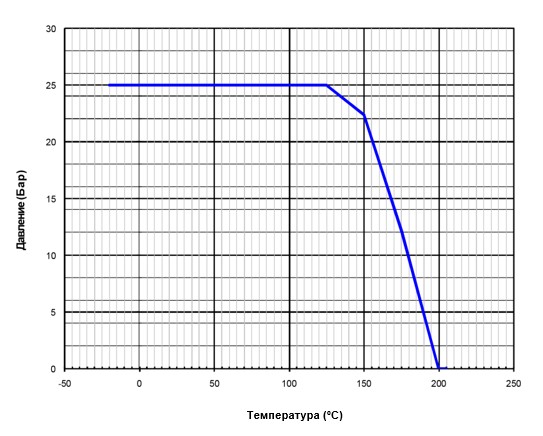

ГРАФИК ДАВЛЕНИЕ / ТЕМПЕРАТУРА
