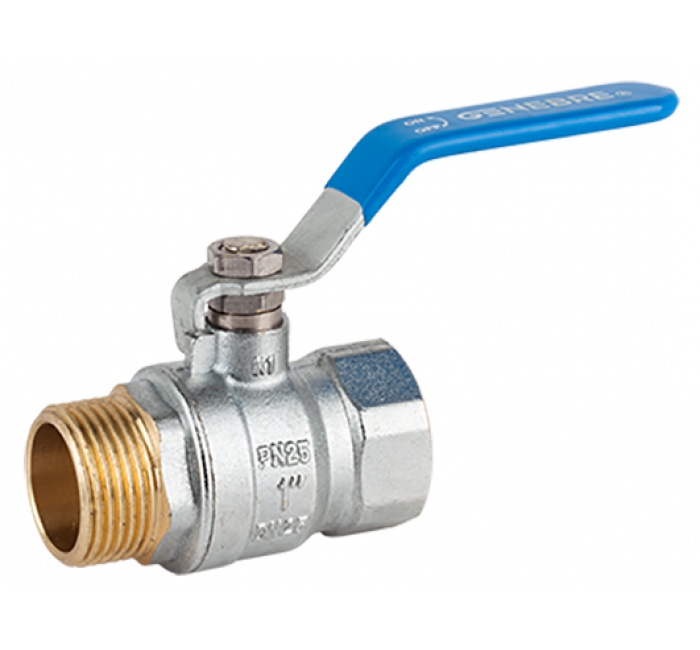

Кран шаровый, полнопроходной HР-ВР Genebre 3034
В наличии
- Выполнен из латуни согласно UNE-EN 12165, хромирован.
- Резьба В-В соответствует ISO 228/1.
- Управление посредством ручки-рычага.
- Температура от -20ºC до 180ºC.
- Макс. рабочее давление 25 бар (PN-25).
- Седло шара PTFE.
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
3034 02 |
1/4" |
0.115 |
10 |
|
3034 03 |
3/8" |
0.114 |
10 |
|
3034 04 |
1/2" |
0.146 |
8 |
|
3034 05 |
3/4" |
0.263 |
6 |
|
3034 06 |
1" |
0.39 |
6 |
|
3034 07 |
1 1/4" |
0.634 |
4 |
|
3034 08 |
1 1/2" |
0.835 |
2 |
|
3034 09 |
2" |
1.273 |
2 |
|
№ |

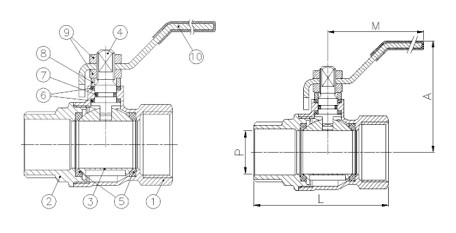

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Латунь (CW617N) |
Дробеструйная Обработка + Хром |
|
2 |
Крышка |
Латунь (CW617N) |
Дробеструйная Обработка + Хром |
|
3 |
Шар |
Латунь (CW617N) |
Хромированный |
|
4 |
Шток |
Латунь (CW617N) |
Хромированный |
|
5 |
Седло шара |
PTFE |
- |
|
6 |
Уплотнение штока |
PTFE |
- |
|
7 |
О-образное кольцо |
NBR |
- |
|
8 |
Кольцо штока |
Латунь |
Хромированный |
|
9 |
Гайка |
Латунь |
Хромированный |
|
10 |
Ручка |
Сталь |
Цинкнаполненное коррозионное покрытие |

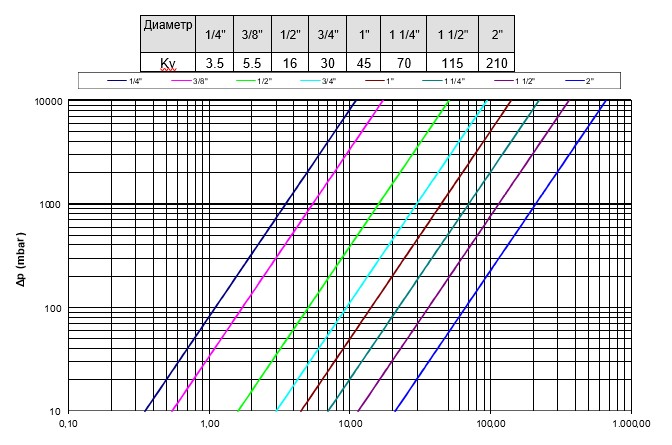

ДИАГРАММА ПОТЕРИ НАПОРА
Kv = Поток воды в м3/ч, проходящий через кран и вызыва ющий перепад давления 1 бар.

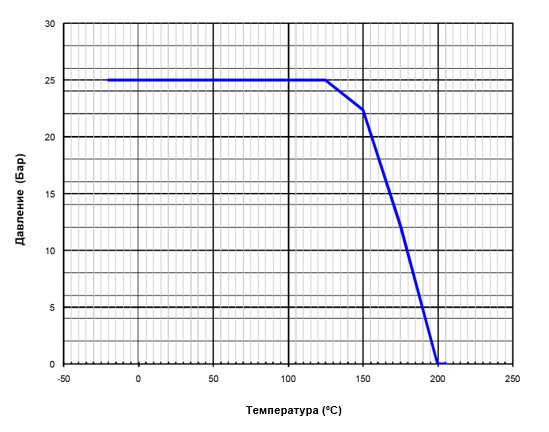

ГРАФИК ДАВЛЕНИЕ / ТЕМПЕРАТУРА
