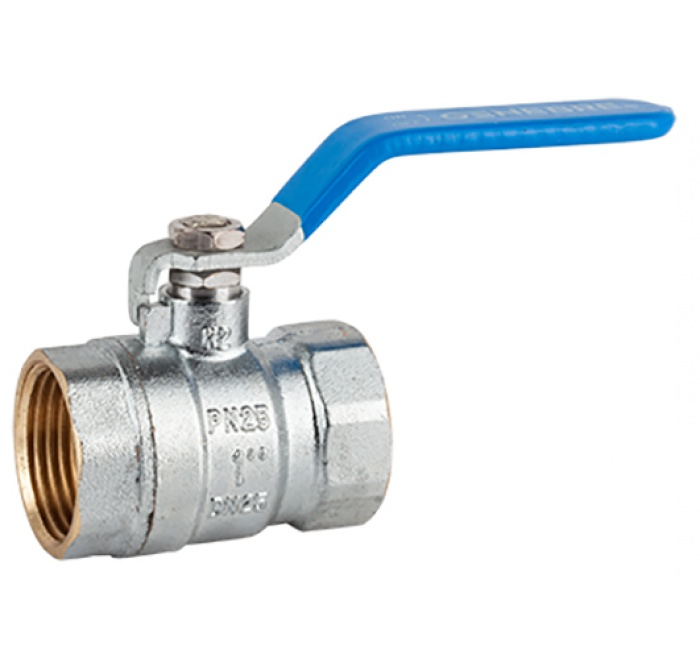

Шаровой кран латунный В-В резьба, PN- 25, стандартнопроходной Genebre 3028
В наличии
- Выполнен из латуни согласно UNE-EN 12165, хромирован.
- Внутренняя резьба согласно стандарту ISO 228/1.
- Управление посредствам ручки-рычага.
- Рабочая температура от -20ºC до +180ºC.
- Максимальное давление 25 бар (PN-25).
- Седло шара PTFE.
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
3028 04 |
1/2" |
0.133 |
8 |
|
3028 05 |
3/4" |
0.199 |
8 |
|
3028 06 |
1" |
0.317 |
8 |
|
3028 07 |
1 1/4" |
0.426 |
6 |
|
3028 08 |
1 1/2" |
0.704 |
2 |
|
3028 09 |
2" |
1.005 |
2 |
|
3028 10 |
2 1/2" |
1.852 |
6 |
|
3028 11 |
3" |
3.103 |
4 |
|
3028 12 |
4" |
4.815 |
2 |
|
№ |

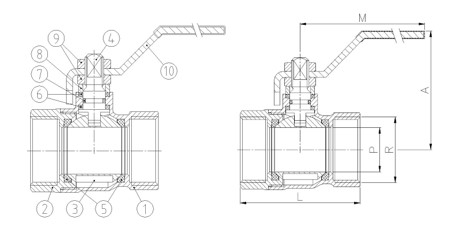

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Латунь (CW617N) |
Дробеструйная Обработка + Хром |
|
2 |
Крышка |
Латунь (CW617N) |
Дробеструйная Обработка + Хром |
|
3 |
Шар |
Латунь (CW617N) |
Хромированный |
|
4 |
Шток |
Латунь (CW617N) |
Хромированный |
|
5 |
Седло шара |
PTFE |
- |
|
6 |
Уплотнение штока |
PTFE |
- |
|
7 |
Уплотнительное кольцо |
NBR |
- |
|
8 |
Кольцо штока |
Латунь |
Хромированный |
|
9 |
Гайка |
Латунь |
Хромированный |
|
10 |
Ручка |
Сталь |
Цинкнаполненное коррозионное покрытие |

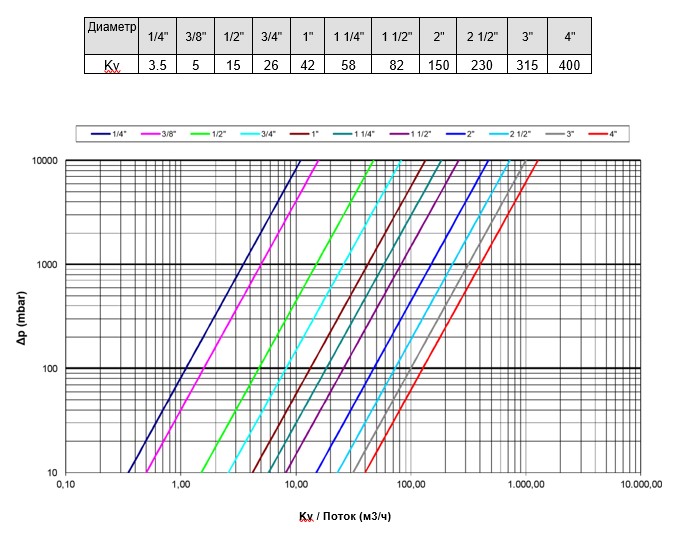

ДИАГРАММА ПОТЕРИ НАПОРА
Kv = Поток воды в м3/ч, проходящий через кран и вызыва ющий перепад давления 1 бар.

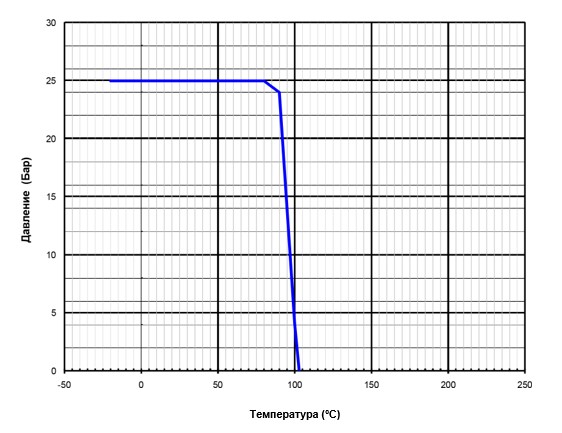

ГРАФИК ДАВЛЕНИЕ / ТЕМПЕРАТУРА
