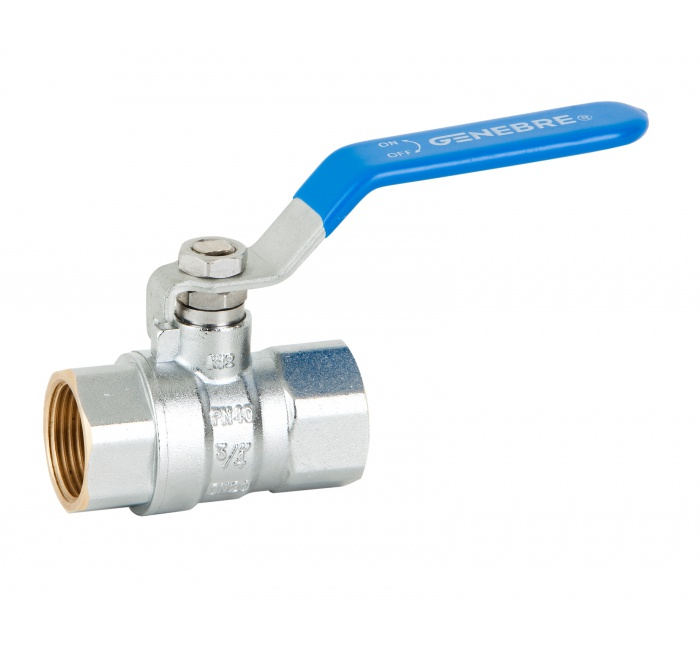

Шаровой кран полнопроходной латунный усиленный Genebre 3020
В наличии
- Выполнен из латуни согласно UNE-EN 12165, хромирован.
- Резьба В-В соответствует ISO 228/1.
- Управление посредством ручки-рычага.
- Температура -20 °С…+100°С.
- Макс. рабочее давление 40 бар (PN-40).
- Уплотнение PTFE.
ОписаниеДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
3020 02 |
1/4" |
0.13 |
8 |
|
3020 03 |
3/8" |
0.128 |
8 |
|
3020 04 |
1/2" |
0.174 |
8 |
|
3020 05 |
3/4" |
0.288 |
8 |
|
3020 06 |
1" |
0.432 |
6 |
|
3020 07 |
1 1/4" |
0.706 |
4 |
|
3020 08 |
1 1/2" |
0.983 |
2 |
|
3020 09 |
2" |
1.508 |
2 |
|
№ |

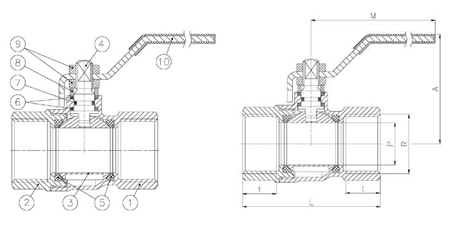

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Латунь (CW617N) |
Дробеструйная Обработка + Хром |
|
2 |
Крышка |
Латунь (CW617N) |
Дробеструйная Обработка + Хром |
|
3 |
Шар |
Латунь (CW617N) |
Хромированный |
|
4 |
Шток |
Латунь (CW617N) |
Хромированный |
|
5 |
Седло шара |
PTFE |
- |
|
6 |
Уплотнение штока |
PTFE |
- |
|
7 |
Уплотнительное кольцо |
NBR |
- |
|
8 |
Кольцо штока |
Латунь |
Хромированный |
|
9 |
Гайка |
Латунь |
Хромированный |
|
10 |
Ручка |
Латунь |
Цинкнаполненное коррозионное покрытие |

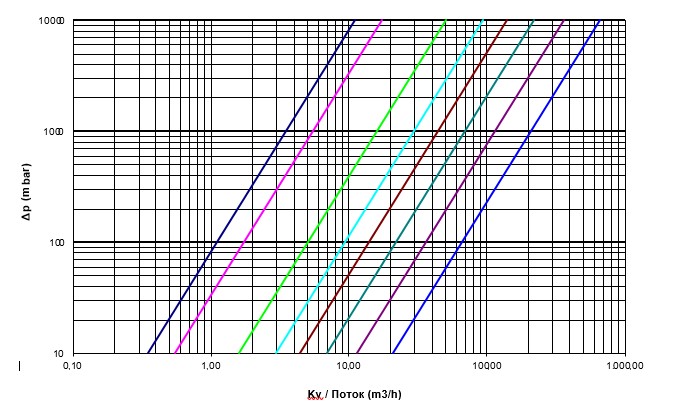

ДИАГРАММА ПОТЕРИ НАПОРА

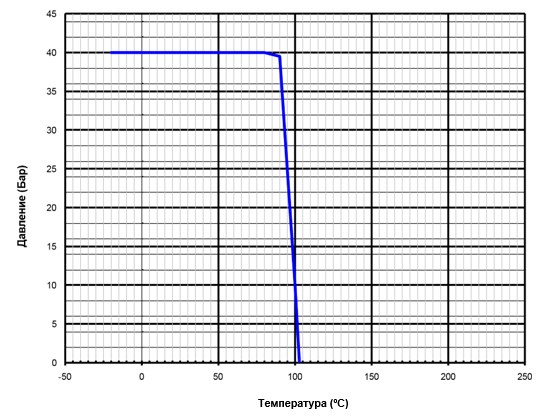

ГРАФИК ДАВЛЕНИЕ / ТЕМПЕРАТУРА
