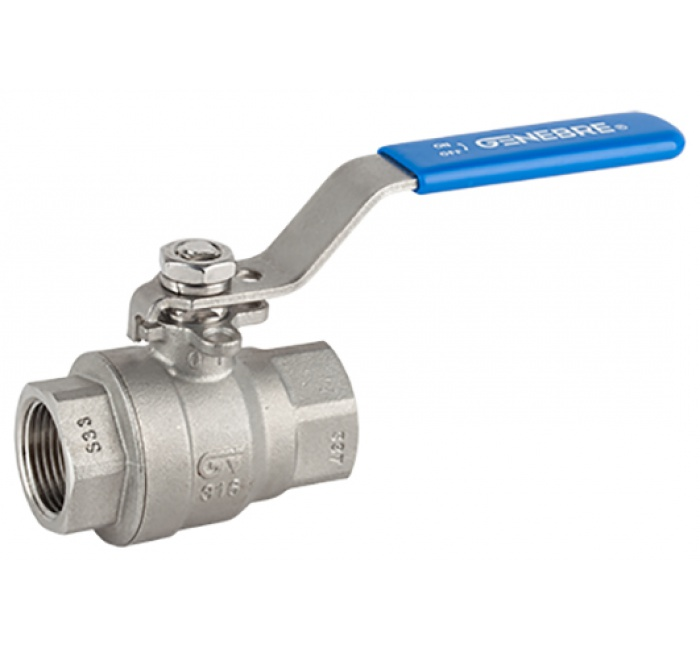

Кран шаровой полнопроходной двухсоставной из нержавеющей стали Genebr 2014
В наличии
- Pезьба согласно стандарту DIN 2999
- Выполнен из нерж.стали AISI 316(CF8M)
- Уплотнение седла шарa PTFE+15% G.F
- Кольцо штока –Viton
- Система блокирования
- Уплотнение штока — PTFE
- Макс. рабочее давление 63 Kg/cm2
- Рабочая температура –25 ºC + 180 ºC
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2014 02 |
1/4" |
0.215 |
12 |
|
2014 03 |
3/8" |
0.205 |
12 |
|
2014 04 |
1/2" |
0.241 |
10 |
|
2014 05 |
3/4" |
0.458 |
6 |
|
2014 06 |
1" |
0.625 |
4 |
|
2014 07 |
1 1/4" |
1.118 |
8 |
|
2014 08 |
1 1/2" |
1.576 |
6 |
|
2014 09 |
2" |
2.878 |
3 |
|
2014 10 |
2 1/2" |
5.095 |
2 |
|
2014 11 |
3" |
7.935 |
1 |
|
№ |

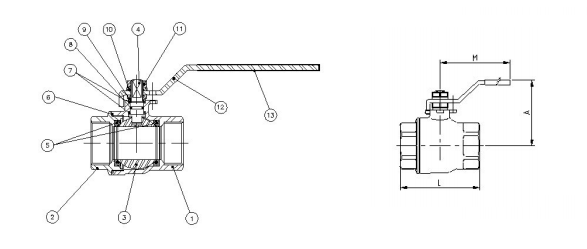

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Нержавеющая сталь AISI 316 |
Дробеструйная обработка |
|
2 |
Крышка корпуса |
Нержавеющая сталь AISI 316 |
Дробеструйная обработка |
|
3 |
Шар |
Нержавеющая сталь AISI 316 |
|
|
4 |
Шток |
Нержавеющая сталь AISI 316 |
|
|
5 |
Уплотнение седла шара |
Tефлон + 15% FV |
|
|
6 |
Прокладка |
Тефлон (PTFE) |
|
|
7 |
Стопорная шайба |
Тефлон (PTFE) |
|
|
8 |
Уплотнительное кольцо |
Viton |
|
|
9 |
Уплотнение штока |
Нержавеющая сталь AISI 304 |
|
|
10 |
Шайба |
Нержавеющая сталь AISI 304 |
|
|
11 |
Гайка |
Нержавеющая сталь AISI 304 |
|
|
12 |
РУчка |
Нержавеющая сталь AISI 304 |
|
|
13 |
Рукав ручки |
Винил |
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
Размер |
Давление |
P |
A |
L |
M |
Вес (г) |
|
2014 02 |
1/4" |
63 |
11 |
50 |
44.5 |
104 |
207 |
|
2014 03 |
3/8" |
63 |
12.7 |
50 |
44.5 |
104 |
195 |
|
2014 04 |
1/2" |
63 |
15 |
51.5 |
55 |
104 |
237 |
|
2014 05 |
3/4" |
63 |
20.6 |
62 |
70.5 |
122 |
442 |
|
2014 06 |
1" |
63 |
25.4 |
65 |
82.5 |
122 |
606 |
|
2014 07 |
1 1/4" |
63 |
31.8 |
82 |
91 |
180 |
1084 |
|
2014 08 |
1 1/2" |
63 |
38.1 |
88 |
103 |
205 |
1544 |
|
2014 09 |
2" |
63 |
50.8 |
106 |
120 |
219 |
2648 |
|
2014 10 |
2 1/2" |
63 |
65 |
119 |
152 |
240 |
4707 |
|
2014 11 |
3" |
63 |
80 |
135 |
172 |
275 |
7288 |

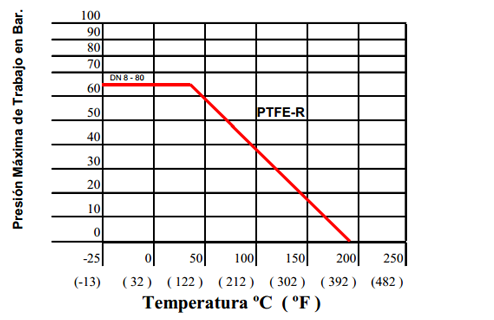

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
