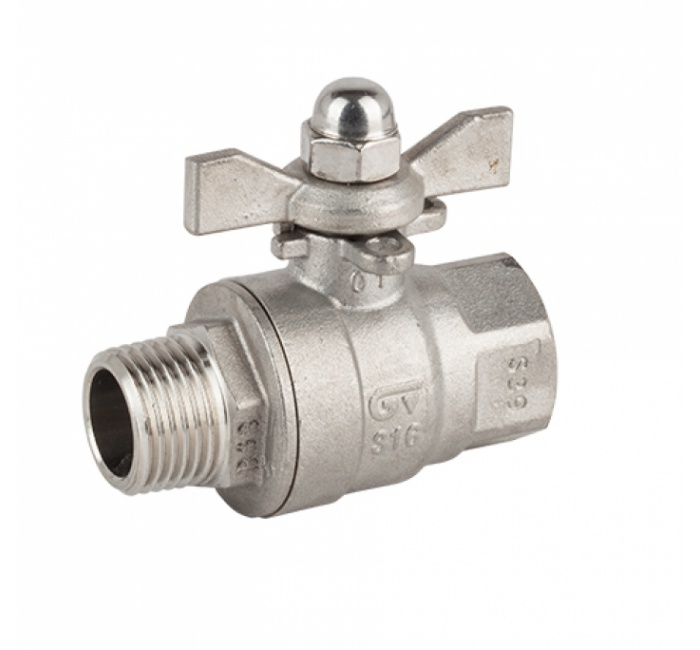

Кран шаровой полнопроходной из нержавеющей стали Genebre 2010
В наличии
- Резьбовые концы по DIN2999
- Выполнен из нерж.стали AISI 316(CF8M)
- Седло шара PTFE+15% F.V.
- Кольцо штока — Витон
- Уплотнение штока — PTFE
- Управление ручка-бабочка
- Макс.рабочее давление 63 Kg/cm2.
- Рабочая температура –25 ºC + 180 ºC
- Среда применения: отопление и водоснабжениее
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2010 02 |
1/4" |
0.2 |
10 |
|
2010 03 |
3/8" |
0.192 |
10 |
|
2010 04 |
1/2" |
0.237 |
8 |
|
2010 05 |
3/4" |
0.443 |
6 |
|
2010 06 |
1" |
0.608 |
4 |
|
№ |

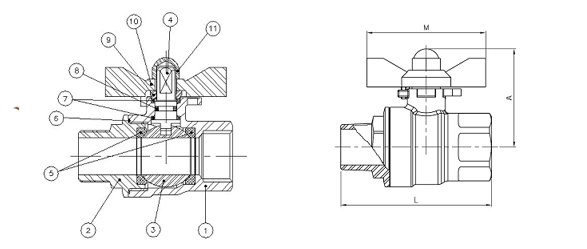

Наименование |
Материал |
|
1 |
Корпус |
Нержавеющая сталь AISI 316 |
|
2 |
Крышка корпуса |
Нержавеющая сталь AISI 316 |
|
3 |
Шар |
Нержавеющая сталь AISI 316 |
|
4 |
Шток |
Нержавеющая сталь AISI 316 |
|
5 |
Уплотнение седла шара |
Тефлон + 15% FV |
|
6 |
Прокладка |
Тефлон (PTFE) |
|
7 |
Стопорная шайба |
Тефлон (PTFE) |
|
8 |
Уплотнительное кольцо |
Viton |
|
9 |
Уплотнение штока |
Нержавеющая сталь AISI 304 |
|
10 |
Ручка-бабочка |
Нержавеющая сталь AISI 304 |
|
11 |
Гайка |
Нержавеющая сталь AISI 304 |
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
DN |
PN |
A |
L |
M |
Вес (г) |
|
2010 02 |
1/4" |
63 |
32 |
56 |
50 |
200 |
|
2010 03 |
3/8" |
63 |
32 |
56 |
50 |
183 |
|
2010 04 |
1/2" |
63 |
41 |
63 |
50 |
224 |

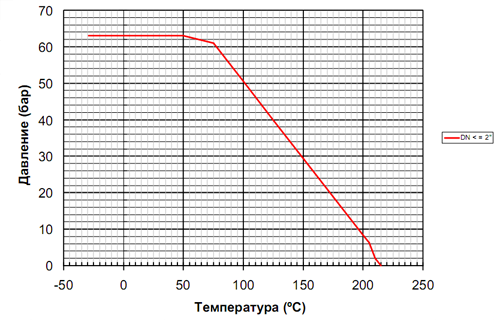

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
