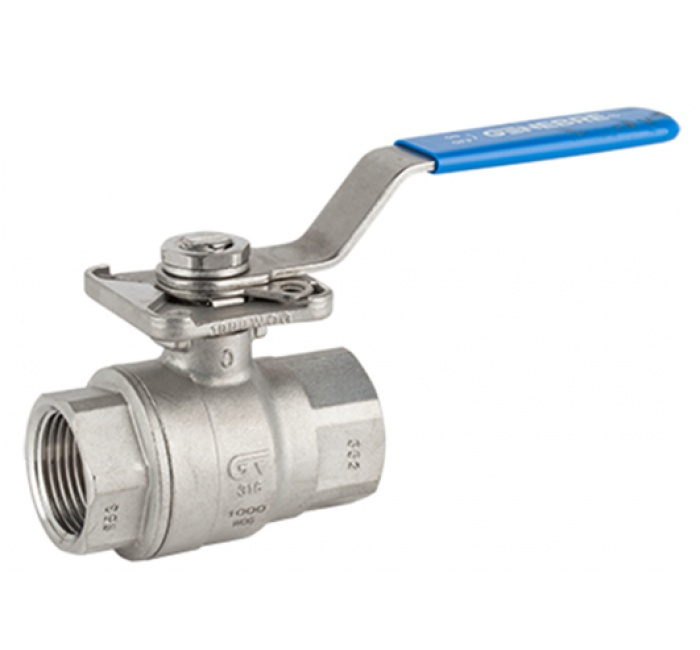

Кран шаровой полнопроходной с ISO фланцем из нержавеющей стали Genebre 2015
В наличии
- Pезьба согласно стандарту DIN 2999
- Выполнен из нерж.стали AISI 316(CF8M)
- Уплотнение седла шарa PTFE+15% G.F
- Прямая установка привода на ISO-фланец (патент 9900474)
- Кольцо штока –Viton
- Система блокирования
- Уплотнение штока — PTFE+15%Graphite
- Поворот без ручки
- Макс. рабочее давление 63 Kg/cm2
- Рабочая температура –25 ºC + 180 ºC
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2015 02 |
1/4" |
0.3 |
8 |
|
2015 03 |
3/8" |
0.296 |
8 |
|
2015 04 |
1/2" |
0.331 |
6 |
|
2015 05 |
3/4" |
0.556 |
3 |
|
2015 06 |
1" |
0.778 |
2 |
|
2015 07 |
1 1/4" |
1.408 |
8 |
|
2015 08 |
1 1/2" |
1.993 |
6 |
|
2015 09 |
2" |
2.764 |
3 |
|
№ |

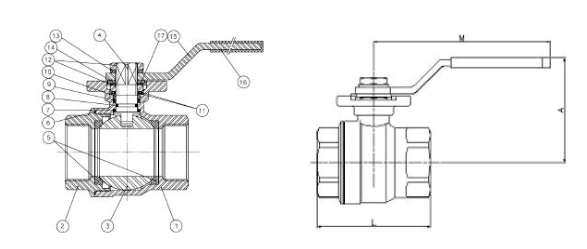

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Нержавеющая сталь AISI 316 |
Дробеструйная обработка |
|
2 |
2 часть корпуса |
Нержавеющая сталь AISI 316 |
Дробеструйная обработка |
|
3 |
Шар |
Нержавеющая сталь AISI 316 |
|
|
4 |
Шток |
Нержавеющая сталь AISI 316 |
|
|
5 |
Уплотнение седла шара |
Tефлон + 15% FV |
|
|
6 |
Прокладка |
Тефлон (PTFE) |
|
|
7 |
Шайба |
Тефлон + графит |
|
|
8 |
Уплотнительное кольцо |
Витон |
|
|
9 |
Уплотнение штока |
Тефлон (PTFE) |
|
|
10 |
Кольцо штока |
Нержавеющая сталь AISI 316 |
|
|
11 |
Шайба |
Нержавеющая сталь AISI 316 |
|
|
12 |
Гайка |
Нержавеющая сталь AISI 316 |
|
|
13 |
Шайба |
Нержавеющая сталь AISI 316 |
|
|
14 |
Ограничитель |
Нержавеющая сталь AISI 316 |
|
|
15 |
РУчка |
Нержавеющая сталь AISI 316 |
|
|
16 |
Рукав ручки |
Винил |
|
|
17 |
Блокировочная шайба |
Нержавеющая сталь AISI 316 |
|
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
Размер |
PN |
A |
CxC |
H |
L |
M |
ISO 5211 |
Вес (г) |
|
2015 02 |
1/4" |
63 |
62 |
9 |
10 |
50 |
112 |
F-03 |
0.30 |
|
2015 03 |
3/8" |
63 |
62 |
9 |
10 |
50 |
112 |
F-03 |
0.30 |
|
2015 04 |
1/2" |
63 |
63 |
9 |
11 |
55 |
112 |
F-04 |
0.35 |
|
2015 05 |
3/4" |
63 |
70 |
11 |
11 |
70.5 |
138 |
F-04/F-05 |
0.56 |
|
2015 06 |
1" |
63 |
70 |
11 |
11 |
83 |
138 |
F-04/F-05 |
0.78 |
|
2015 07 |
1 1/4" |
63 |
88 |
14 |
15 |
91 |
160 |
F-05/F-07 |
1.35 |
|
2015 08 |
1 1/2" |
63 |
94 |
14 |
15 |
103 |
205 |
F-05/F-07 |
1.90 |
|
2015 09 |
2" |
63 |
100 |
14 |
15 |
120 |
205 |
F-05/F-07 |
2.83 |

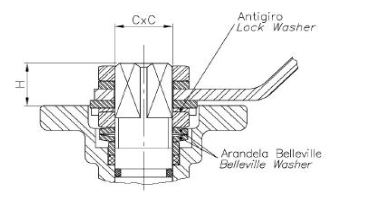

Стандартные шайбы Belleville обеспечивают постоянную нагрузку на штоке уплотнения, обеспечивая герметичное уплотнение даже при изменении эксплуатационных параметров.

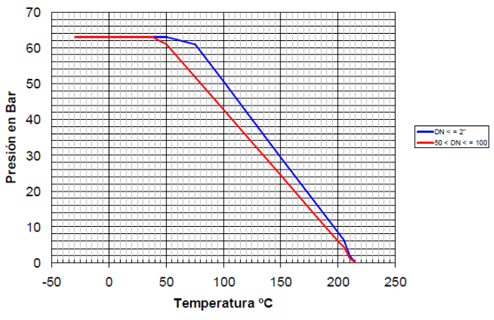

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
