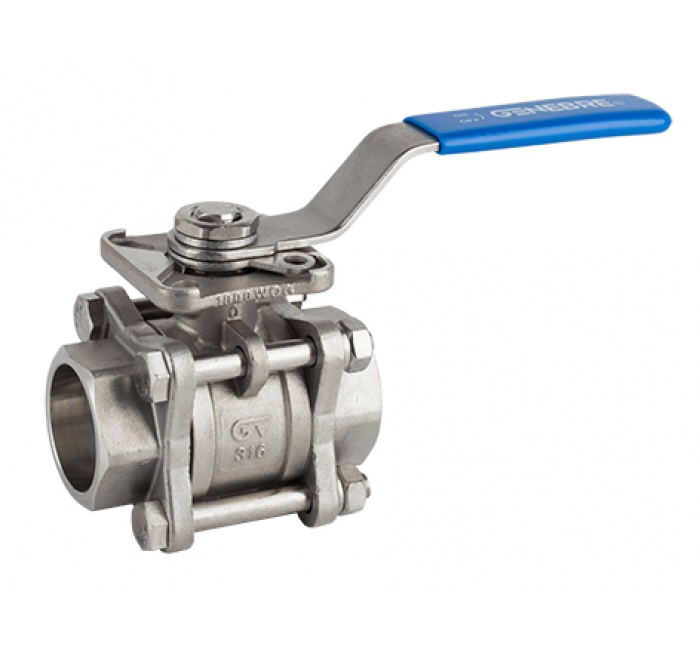

Кран шаровой полнопроходной трехсоставной из нержавеющей стали Genebre 2026
В наличии
- Кран шаровой полнопроходной трехсоставной из нержавеющей стали
- Выполнен из нержавеющей стали AISI 316 (CF8M)
- Соединения под сварку Butt Weld согласно нормам ANSI B 16.25
- Кольцо штока — Viton
- Уплотнение штока – PTFE+15% G.F
- Система блокирования
- Антистатичный механизм -Шар – шток- корпус
- Система блокирования
- Возможность прямого монтажа электропривода ISO 5211(система запатентирована9900474)
- Защита от протечек через отверстие штока
- Макc. рабочее давление 63 Kg/cm2
- Среда применения:отопление и водоснабжение
- Рабочая температура –25 ºC + 180 ºC
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2026 02 |
1/4" |
0.395 |
8 |
|
2026 03 |
3/8" |
0.375 |
8 |
|
2026 04 |
1/2" |
0.44 |
6 |
|
2026 05 |
3/4" |
0.833 |
3 |
|
2026 06 |
1" |
1.044 |
2 |
|
2026 07 |
1 1/4" |
1.775 |
8 |
|
2026 08 |
1 1/2" |
2.567 |
4 |
|
2026 09 |
2" |
3.735 |
2 |
|
2026 10 |
2 1/2" |
8.59 |
1 |
|
2026 11 |
3" |
12.77 |
1 |
|
2026 12 |
4" |
20.3 |
1 |
|
№ |

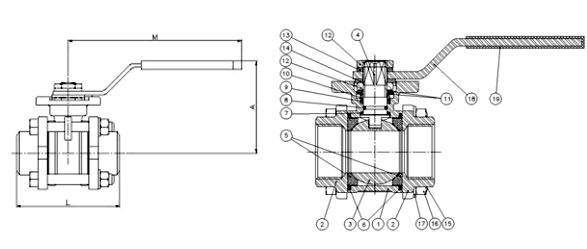

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Нержавеющая сталь AISI 316 |
Дробеструйная обработка |
|
2 |
Крышка корпуса |
Нержавеющая сталь AISI 316 |
Дробеструйная обработка |
|
3 |
Шар |
Нержавеющая сталь AISI 316 |
|
|
4 |
Шток |
Нержавеющая сталь AISI 316 |
|
|
5 |
Уплотнение седла шара |
Tефлон + 15% FV |
|
|
6 |
Уплотняющая прокладка |
Тефлон (PTFE) + графит |
|
|
7 |
Стопорная шайба |
Тефлон (PTFE) + графит |
|
|
8 |
Кольцевая прокладка |
Витон |
|
|
9 |
Уплотнение штока |
Тефлон (PTFE) |
|
|
10 |
Кольцо штока |
Нержавеющая сталь AISI 316 |
|
|
11 |
Пружинная шайба |
Нержавеющая сталь AISI 301 |
|
|
12 |
Гайка |
Нержавеющая сталь AISI 304 |
|
|
13 |
Шайба |
Нержавеющая сталь AISI 304 |
|
|
14 |
Стопор |
Нержавеющая сталь AISI 304 |
|
|
15 |
Болт |
Нержавеющая сталь AISI 304 |
|
|
16 |
Гайка |
Нержавеющая сталь AISI 304 |
|
|
17 |
Пружинная шайба |
Нержавеющая сталь AISI 304 |
|
|
18 |
Ручка |
Нержавеющая сталь AISI 304 |
|
|
19 |
Рукав ручки |
Винил |
|
|
№ |

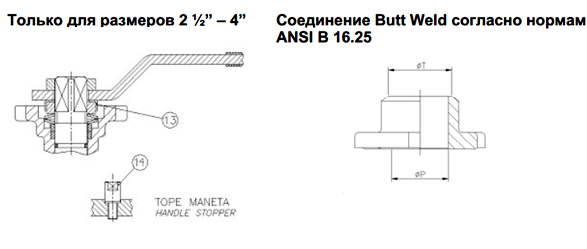

Наименование |
Материал |
Обработка поверхности |
|
13 |
Стопорная шайба |
Нержавеющая сталь AISI 304 |
|
|
14 |
Стопор |
Нержавеющая сталь AISI 304 |
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
Размер |
Давление |
P |
A |
L |
M |
Вес (г) |
|
2026 02 |
1/4" |
63 |
11 |
60 |
49.6 |
112 |
370 |
|
2026 03 |
3/8" |
63 |
12.7 |
60 |
49.6 |
112 |
370 |
|
2026 04 |
1/2" |
63 |
15 |
60 |
56 |
112 |
440 |
|
2026 05 |
3/4" |
63 |
20 |
70 |
73 |
138 |
810 |
|
2026 06 |
1" |
63 |
25 |
70 |
82 |
138 |
990 |
|
2026 07 |
1 1/4" |
63 |
32 |
88 |
91 |
160 |
1770 |
|
2026 08 |
1 1/2" |
63 |
40 |
94 |
104 |
205 |
2350 |
|
2026 09 |
2" |
63 |
50 |
100 |
120 |
205 |
3280 |
|
2026 10 |
2 1/2" |
63 |
65 |
150 |
155 |
330 |
8550 |
|
2026 11 |
3" |
63 |
80 |
165 |
182 |
330 |
11850 |
|
2026 12 |
4" |
63 |
100 |
175 |
230 |
340 |
20300 |

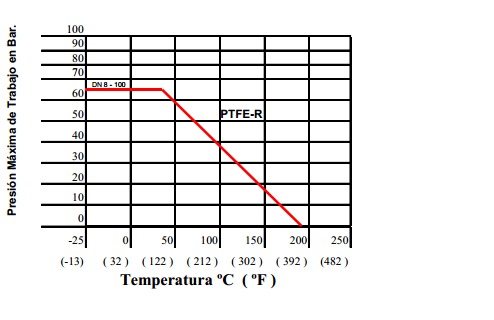

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
