Кран шаровой полнопроходной трехсоставной из нержавеющей стали Genebre 2027
В наличии
- Соединения под сварку по стандарту ANSi B16.11
- Выполнен из нержавеющей стали AISI 316 (CF8M)
- Уплотнение седла шара — PTFE + 15 % стекловолокно
- Кольцо штока — Viton
- Уплотнение штока – PTFE+15% G.F
- Система блокирования
- Антистатичный механизм -Шар – шток- корпус
- Система блокирования
- Возможность прямого монтажа электропривода ISO 5211(система запатентирована9900474)
- Защита от протечек через отверстие штока
- Макc. рабочее давление 63 Kg/cm2
- Среда применения:отопление и водоснабжение
- Рабочая температура –25 ºC + 180 ºC
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2027 02 |
1/4" |
0.376 |
8 |
|
2027 03 |
3/8" |
0.385 |
8 |
|
2027 04 |
1/2" |
0.444 |
6 |
|
2027 05 |
3/4" |
0.861 |
3 |
|
2027 06 |
1" |
1.086 |
2 |
|
2027 07 |
1 1/4" |
1.937 |
8 |
|
2027 08 |
1 1/2" |
2.616 |
4 |
|
2027 09 |
2" |
3.827 |
2 |
|
2027 10 |
2 1/2" |
9.22 |
1 |
|
2027 11 |
3" |
12.935 |
1 |
|
2027 12 |
4" |
20.358 |
1 |
|
№ |

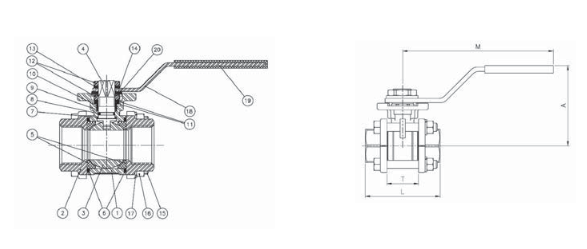

Наименование |
Материал |
|
1 |
Корпус |
Нержавеющая сталь AISI 316 |
|
2 |
Крышка корпуса |
Нержавеющая сталь AISI 316 |
|
3 |
Шар |
Нержавеющая сталь AISI 316 |
|
4 |
Шток |
Нержавеющая сталь AISI 316 |
|
5 |
Уплотнение седла шара |
Tефлон + 15% FV |
|
6 |
Уплотняющая прокладка |
Тефлон (PTFE) + графит |
|
7 |
Стопорная шайба |
Тефлон (PTFE) + графит |
|
8 |
Кольцевая прокладка |
Витон |
|
9 |
Уплотнение штока |
Тефлон (PTFE) |
|
10 |
Кольцо штока |
Нержавеющая сталь AISI 304 |
|
11 |
Шайба Бельвиля |
Нержавеющая сталь AISI 301 |
|
12 |
Гайка |
Нержавеющая сталь AISI 304 |
|
13 |
Шайба |
Нержавеющая сталь AISI 304 |
|
14 |
Стопор |
Нержавеющая сталь AISI 304 |
|
15 |
Болт |
Нержавеющая сталь AISI 304 |
|
16 |
Гайка |
Нержавеющая сталь AISI 304 |
|
17 |
Гровер |
Нержавеющая сталь AISI 304 |
|
18 |
Ручка |
Нержавеющая сталь AISI 304 |
|
19 |
Рукав ручки |
Винил |
|
20 |
Стопорная шайба |
Нержавеющая сталь AISI 304 |
|
№ |
Наименование |
Материал |
Обработка поверхности |
|
13 |
Стопорная шайба |
Нержавеющая сталь AISI 304 |
|
|
14 |
Стопор |
Нержавеющая сталь AISI 304 |
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
DN |
PN |
øP |
A |
L |
M |
T |
H |
CxC |
ISO 5211 |
Вес (кг) |
|
2027 02 |
1/4" |
63 |
11 |
60 |
47.6 |
112 |
23 |
10 |
9x9 |
F-03 |
0.39 |
|
2027 03 |
3/8" |
63 |
12.7 |
60 |
47.6 |
112 |
23 |
10 |
9x9 |
F-03 |
0.38 |
|
2027 04 |
1/2" |
63 |
15 |
60 |
56 |
112 |
24 |
11 |
9x9 |
F-03/F-04 |
0.44 |
|
2027 05 |
3/4" |
63 |
20 |
70 |
73 |
138 |
30 |
11 |
11x11 |
F-04/F-05 |
0.82 |
|
2027 06 |
1" |
63 |
25 |
70 |
82 |
138 |
33.5 |
11 |
11x11 |
F-04/F-05 |
1.02 |
|
2027 07 |
1 1/4" |
63 |
32 |
88 |
91 |
160 |
41.5 |
15 |
14x14 |
F-05/F-07 |
1.79 |
|
2027 08 |
1 1/2" |
63 |
40 |
94 |
104 |
205 |
51.5 |
15 |
14x14 |
F-05/F-07 |
2.46 |
|
2027 09 |
2" |
63 |
50 |
100 |
120 |
205 |
63 |
15 |
14x14 |
F-05/F-07 |
3.47 |
|
2027 10 |
2 1/2" |
63 |
65 |
150 |
155 |
330 |
83.5 |
19 |
17x17 |
F-07/F-10 |
8.50 |
|
2027 11 |
3" |
63 |
80 |
165 |
182 |
330 |
100 |
19 |
17x17 |
F-07/F-10 |
12.40 |
|
2027 12 |
4" |
63 |
100 |
175 |
230 |
340 |
118.5 |
19 |
17x17 |
F-07/F-10 |
19.65 |

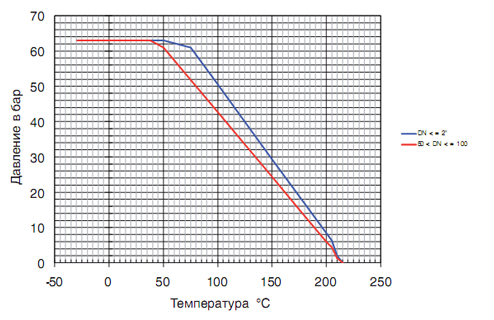

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
