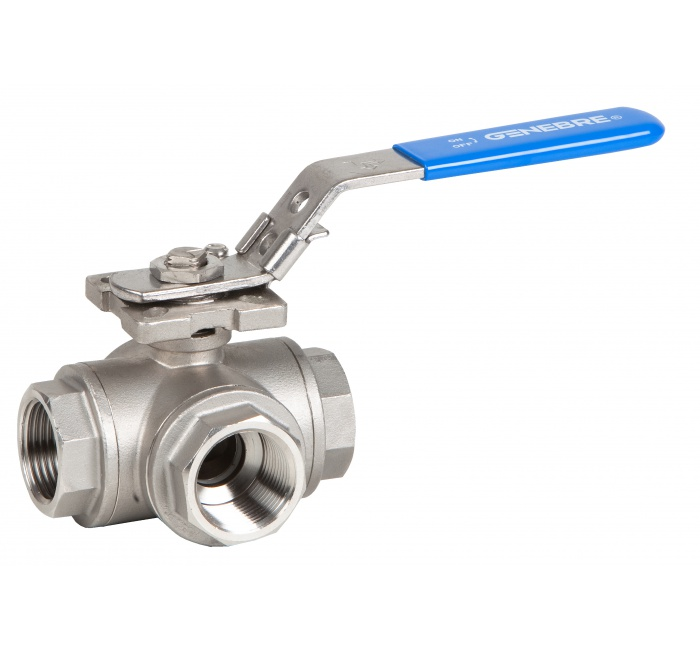

Кран шаровой трехходовой «L»- образный проход Genebre 2040

В наличии

  • «L» — образный проход

  • Pезьба согласно стандарту DIN 2999

  • Выполнен из нерж. стали класса AISI 316 (CF8M)

  • Четыре тефлоновых уплотнения седла шара изготовлены из PTFE+15% G.F

  • Уплотнение штока-PTFE

  • Кольцо штока-Viton

  • Антистатичный механизм -Шар – шток- корпус

  • Система блокирования

  • Возможность прямого монтажа электропривода ISO 5211(система запатентирована9900474)

  • Защита от протечек через отверстие штока

  • Макc. рабочее давление 63 Kg/cm2

  • Антистатическое устройство

  • Рабочая температура –25 ºC + 180 ºC

ОписаниеОсновные параметрыДокументация

ОПИСАНИЕ



Артикул

Размер

Вес (кг)

Кол-во в упаковке

2040 02

1/4"

0.698

6

2040 03

3/8"

0.665

6

2040 04

1/2"

0.625

6

2040 05

3/4"

1.17

3

2040 06

1"

1.38

2

2040 07

1 1/4"

2.91

2

2040 08

1 1/2"

3.675

1

2040 09

2"

6.31

1

2040 10

2 1/2"

8.95

1

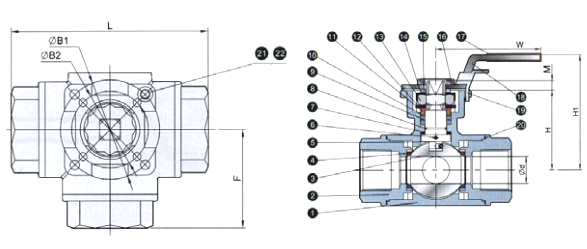

2040pic1

Наименование

Материал

Обработка поверхности

1

Корпус

Нержавеющая сталь AISI 316

Дробеструйная обработка + кислотная очистка поверхности

2

Крышка корпуса

Нержавеющая сталь AISI 316

Дробеструйная обработка + кислотная очистка поверхности

3

Шар

Нержавеющая сталь AISI 316



4

Уплотнение седла шара

Тефлон + 15% FV



5

Шток

Нержавеющая сталь AISI 316



6

Антистатический механизм

Нержавеющая сталь AISI 316



7

Стопорная шайба

PTFE



8

Уплотнительное кольцо

Витон



9

Уплотнение штока

Тефлон (PTFE)



10

Втулка

Нерж. сталь + Тефлон



11

Кольцо штока

Нержавеющая сталь AISI 316



12

Пружинная шайба

Нержавеющая сталь AISI 301



13

Гайка

ASTM A194-8



14

Стопор

Нержавеющая сталь AISI 304



15

Шайба

Нержавеющая сталь AISI 304



16

Гайка ручки

Нержавеющая сталь AISI 304



17

Рукав ручки

Винил



18

Ручка

Нержавеющая сталь AISI 304



19

Блокирующий механизм

Нержавеющая сталь AISI 304



20

Уплотняющая прокладка

Тефлон (PTFE)



21

Стопорный болт

Нержавеющая сталь AISI 304



22

Гайка

ASTM A194-8



ОСНОВНЫЕ ПАРАМЕТРЫ

Модель

Размер

Давление

d

L

H

H1

W

M

F

ISO 5211(B1/B2)

Вес (кг)

2040 02

1/4"

63

9.5

75

37

66

130

7

37

F03/F04

0.7

2040 03

3/8"

63

11

75

37

66

130

7

37

F03/F04

0.67

2040 04

1/2"

63

12

75

37

66

130

7

37

F03/F04

0.63

2040 05

3/4"

63

15

85

41

72

161

7

42

F04/F05

0.95

2040 06

1"

63

20

100

47

77

161

7

50

F04/F05

1.4

2040 07

1 1/4"

63

25

122

56

92

203

7

61

F05/F07

2.9

2040 08

1 1/2"

63

32

131

60

96

203

12

65

F05/F07

3.6

2040 09

2"

63

40

158

71

101

203

12

79

F05/F07

6.25

2040 10

2 1/2"

63

49

178

95

135

254

14

89

F07/F10

8.95

2040pic3

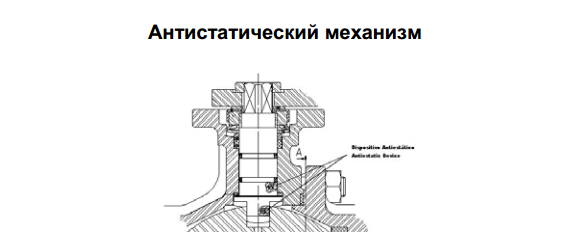

Это устройство гарантирует электрическую непрерывность «сфера — ось – тело», что является специальной необходимостью для легковоспламеняющихся жидкостeй.

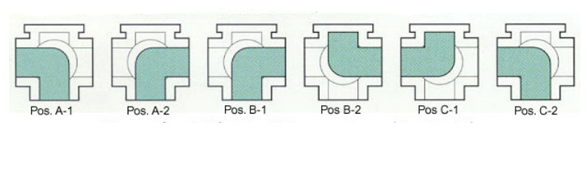

Конфигурации потока для клапана трехходоваго «L– образный проход» поворот 90º

2040pic4

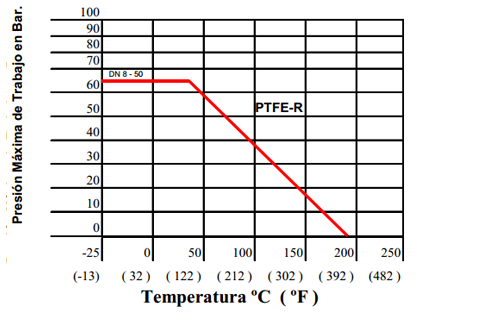

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ

2040pic2 1
