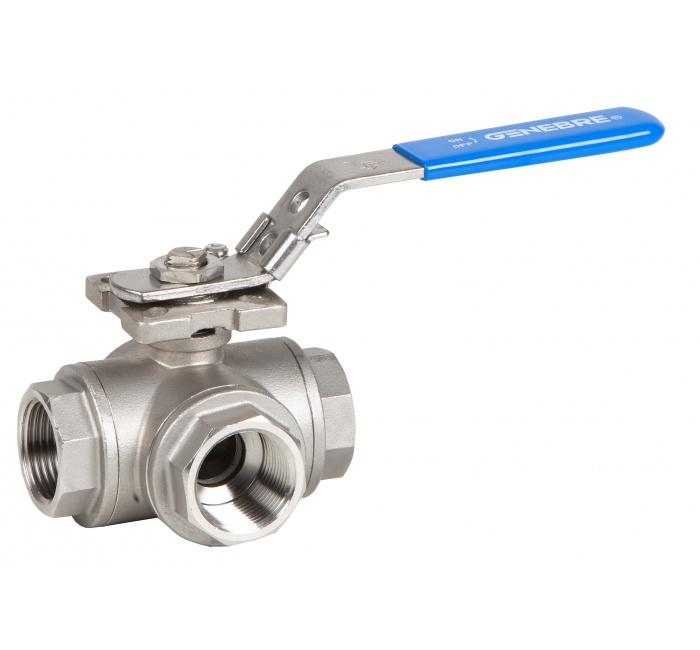

Кран шаровой трехходовой «T»- образный проход Genebre 2041
В наличии
- «T» — образный проход
- Pезьба согласно стандарту DIN 2999
- Выполнен из нерж. стали класса AISI 316 (CF8M)
- Четыре тефлоновых уплотнения седла шара изготовлены из PTFE+15% G.F
- Уплотнение штока-PTFE
- Кольцо штока-Viton
- Антистатичный механизм -Шар – шток- корпус
- Система блокирования
- Возможность прямого монтажа электропривода ISO 5211(система запатентирована9900474)
- Защита от протечек через отверстие штока
- Макc. рабочее давление 63 Kg/cm2
- Антистатическое устройство
- Рабочая температура –25 ºC + 180 ºC
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2041 02 |
1/4" |
0.703 |
6 |
|
2041 03 |
3/8" |
0.658 |
6 |
|
2041 04 |
1/2" |
0.62 |
6 |
|
2041 05 |
3/4" |
0.955 |
3 |
|
2041 06 |
1" |
1.042 |
2 |
|
2041 07 |
1 1/4" |
2.88 |
2 |
|
2041 08 |
1 1/2" |
3.88 |
1 |
|
2041 09 |
2" |
6.215 |
1 |
|
2041 10 |
2 1/2" |
8.75 |
1 |
|
№ |
Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Нержавеющая сталь AISI 316 |
Дробеструйная обработка + кислотная очистка поверхности |
|
2 |
Крышка корпуса |
Нержавеющая сталь AISI 316 |
Дробеструйная обработка + кислотная очистка поверхности |
|
3 |
Шар |
Нержавеющая сталь AISI 316 |
|
|
4 |
Уплотнение седла шара |
Тефлон + 15% FV |
|
|
5 |
Шток |
Нержавеющая сталь AISI 316 |
|
|
6 |
Антистатический механизм |
Нержавеющая сталь AISI 316 |
|
|
7 |
Стопорная шайба |
PTFE |
|
|
8 |
Уплотнительное кольцо |
Витон |
|
|
9 |
Уплотнение штока |
Тефлон (PTFE) |
|
|
10 |
Втулка |
Нерж. сталь + Тефлон |
|
|
11 |
Кольцо штока |
Нержавеющая сталь AISI 316 |
|
|
12 |
Пружинная шайба |
Нержавеющая сталь AISI 301 |
|
|
13 |
Гайка |
ASTM A194-8 |
|
|
14 |
Стопор |
Нержавеющая сталь AISI 304 |
|
|
15 |
Шайба |
Нержавеющая сталь AISI 304 |
|
|
16 |
Гайка ручки |
Нержавеющая сталь AISI 304 |
|
|
17 |
Рукав ручки |
Винил |
|
|
18 |
Ручка |
Нержавеющая сталь AISI 304 |
|
|
19 |
Блокирующий механизм |
Нержавеющая сталь AISI 304 |
|
|
20 |
Уплотняющая прокладка |
Тефлон (PTFE) |
|
|
21 |
Стопорный болт |
Нержавеющая сталь AISI 304 |
|
|
22 |
Гайка |
ASTM A194-8 |
|

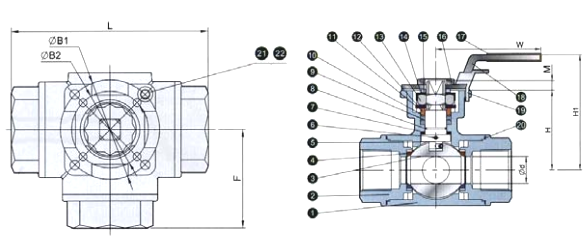

ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
Размер |
Давление |
d |
L |
H |
H1 |
W |
M |
F |
ISO 5211(B1/B2) |
Вес (кг) |
|
2041 02 |
1/4" |
63 |
9.5 |
75 |
37 |
66 |
130 |
7 |
37 |
F03/F04 |
0.7 |
|
2041 03 |
3/8" |
63 |
11 |
75 |
37 |
66 |
130 |
7 |
37 |
F03/F04 |
0.67 |
|
2041 04 |
1/2" |
63 |
12 |
75 |
37 |
66 |
130 |
7 |
37 |
F03/F04 |
0.63 |
|
2041 05 |
3/4" |
63 |
15 |
85 |
41 |
72 |
161 |
7 |
42 |
F04/F05 |
0.95 |
|
2041 06 |
1" |
63 |
20 |
100 |
47 |
77 |
161 |
7 |
50 |
F04/F05 |
1.4 |
|
2041 07 |
1 1/4" |
63 |
25 |
122 |
56 |
92 |
203 |
7 |
61 |
F05/F07 |
2.9 |
|
2041 08 |
1 1/2" |
63 |
32 |
131 |
60 |
96 |
203 |
12 |
65 |
F05/F07 |
3.6 |
|
2041 09 |
2" |
63 |
40 |
158 |
71 |
101 |
203 |
12 |
79 |
F05/F07 |
6.25 |
|
2041 10 |
2 1/2" |
63 |
49 |
178 |
95 |
135 |
254 |
14 |
89 |
F07/F10 |
8.95 |

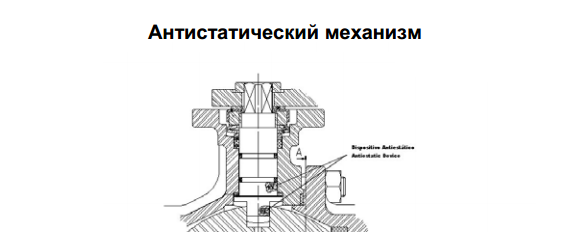

Это устройство гарантирует электрическую непрерывность «сфера — ось – тело», что является специальной необходимостью для легковоспламеняющихся жидкостeй.

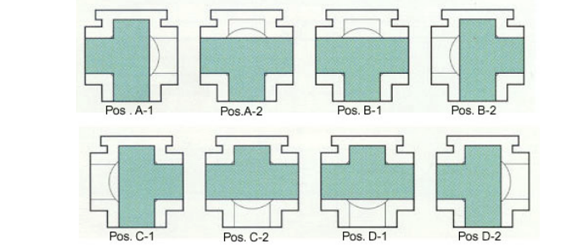

Конфигурации потока для клапана трехходоваго «T– образный проход» поворот 90º

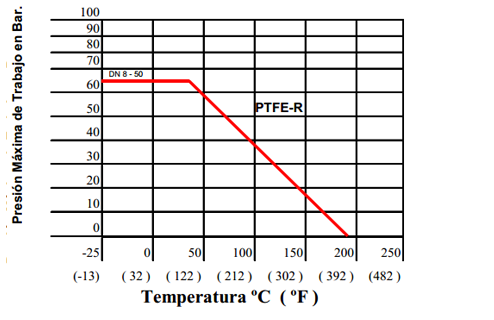

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
