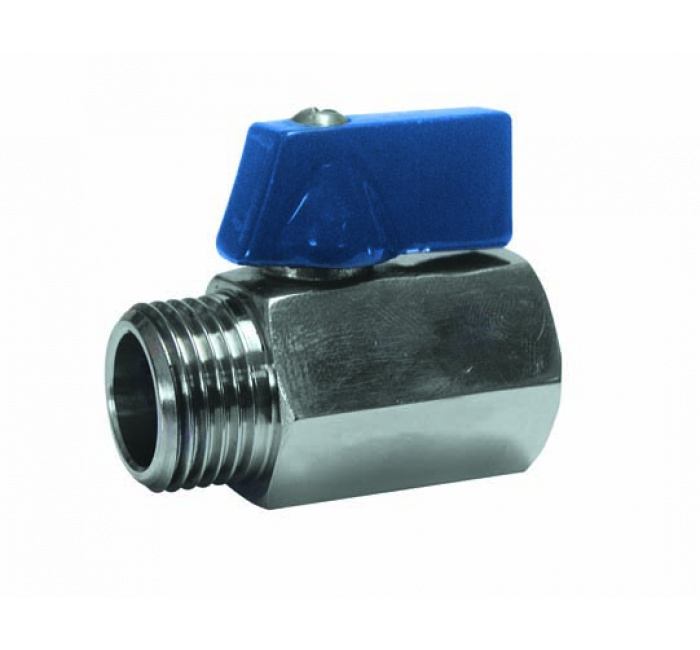

Монокорпусный шаровой кран из нержавеющей стали H-B Genebre 2005
В наличии
- Наружная и внутренняя резьба согласно стандарту DIN2999
- Редуцированный проход
- Выполнен из нерж.стали AISI 316(CF8M)
- Окрашенная алюминиевая ручка
- Макс.рабочее давление 63 Kg/cm2.
- Рабочая температура –25 ºC + 180 ºC.
- Среда применения: отопление и водоснабжение
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2005 02 |
1/4" |
0.076 |
20 |
|
2005 03 |
3/8" |
0.082 |
20 |
|
2005 04 |
1/2" |
0.115 |
20 |
|
2005 05 |
3/4" |
0.197 |
15 |
|
2005 06 |
1" |
0.343 |
6 |
|
№ |
Наименование |
Материал |
|
1 |
Корпус |
Нержавеющая сталь AISI 316 |
|
2 |
Заглушка |
Нержавеющая сталь AISI 316 |
|
3 |
Шар |
Нержавеющая сталь AISI 316 |
|
4 |
Шток |
Нержавеющая сталь AISI 316 |
|
5 |
Уплотнение седла |
Тефлон (PTFE) |
|
6 |
Упорное кольцо |
Тефлон (PTFE) |
|
7 |
Уплотнительное кольцо |
NBR |
|
8 |
Винт |
Нержавеющая сталь AISI 304 |
|
9 |
Ручка |
Алюминий |
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
DN |
PN |
P |
A |
L |
M |
Вес (г) |
|
2005 02 |
1/4" |
63 |
8 |
26 |
40 |
22 |
83 |
|
2005 03 |
3/8" |
63 |
8 |
26 |
40 |
22 |
82 |
|
2005 04 |
1/2" |
63 |
10 |
28 |
46 |
22 |
116 |
|
2005 05 |
3/4" |
63 |
12 |
34 |
54 |
22 |
193 |
|
2005 06 |
1" |
63 |
15 |
34 |
65 |
22 |
280 |

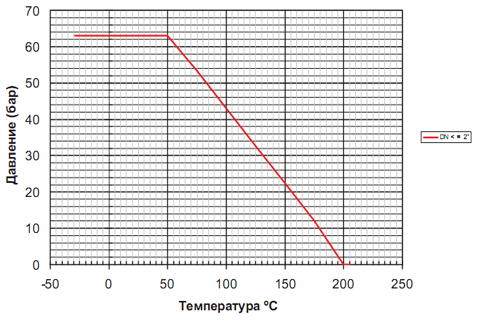

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
