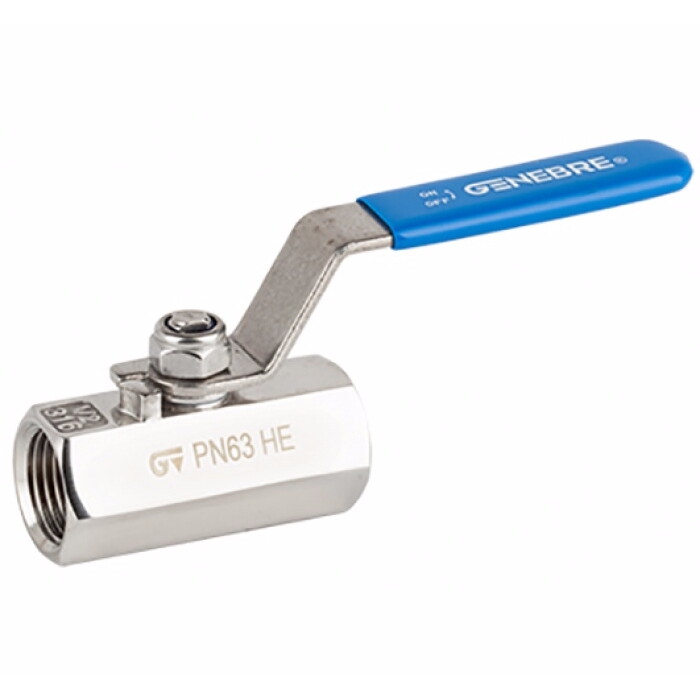

Полнопроходной фланцевый шаровой кран
В наличии
- Монокорпусный шаровой кран
- Внутренняя резьба согласно стандарту DIN2999
- Редуцированный проход.
- Выполнен из нерж.стали AISI 316(CF8M)
- Макс.рабочее давление 63 Kg/cm2.
- Рабочая температура –25 ºC + 180 ºC.
- Среда применения:отопление и водоснабжение
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2001 02 |
1/4" |
0.07 |
40 |
|
2001 03 |
3/8" |
0.108 |
20 |
|
2001 04 |
1/2" |
0.21 |
15 |
|
№ |

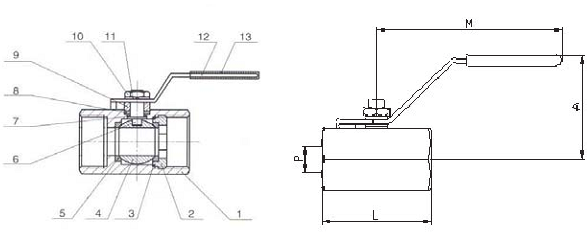

Наименование |
Материал |
|
1 |
Корпус |
Нержавеющая сталь AISI 316 |
|
2 |
Заглушка |
Нержавеющая сталь AISI 316 |
|
3 |
Уплотняющая прокладка |
Tефлон (PTFE) |
|
4 |
Шар |
Нержавеющая сталь AISI 316 |
|
5 |
Уплотнение седла |
Тефлон (PTFE) |
|
6 |
Шток |
Нержавеющая сталь AISI 316 |
|
7 |
Упорное кольцо |
Тефлон (PTFE) |
|
8 |
Уплотнение штока |
Тефлон (PTFE) |
|
9 |
Кольцо штока |
Нержавеющая сталь AISI 316 |
|
10 |
Шайба |
Нержавеющая сталь AISI 316 |
|
11 |
Гайка |
Нержавеющая сталь AISI 316 |
|
12 |
Ручка |
Нержавеющая сталь AISI 316 |
|
13 |
Рукав ручки |
Винил |
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
DN |
PN |
P |
A |
L |
M |
Вес (г) |
|
2001 02 |
1/4" |
63 |
5 |
30 |
40 |
65 |
70 |
|
2001 03 |
3/8" |
63 |
7 |
30 |
45 |
82 |
108 |
|
2001 04 |
1/2" |
63 |
9 |
55 |
57 |
108 |
210 |

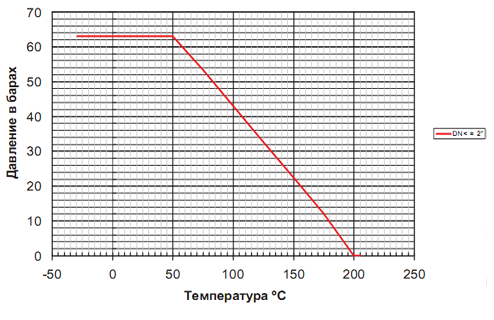

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
