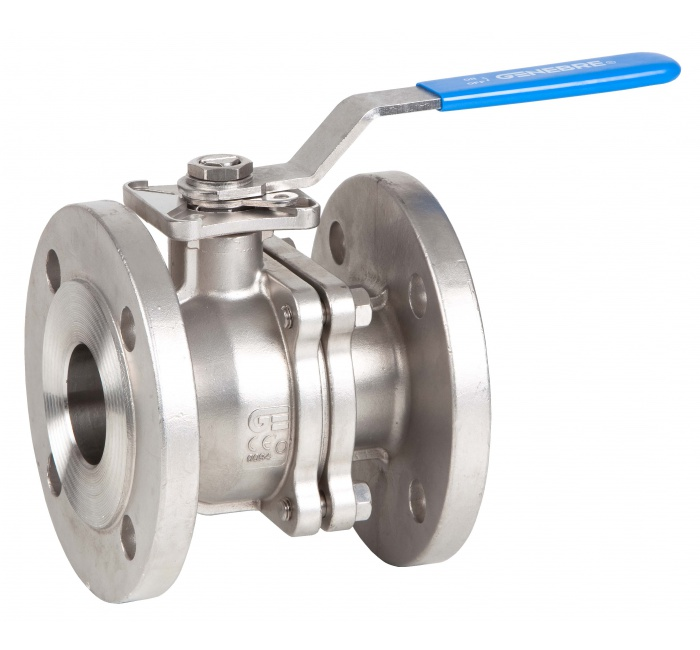

Полнопроходной фланцевый шаровой кран из нержавеющей стали Genebre 2528
В наличии
- Фланцевое соединение согласно нормам DIN 2501
- PN — 40 от DN 15 до DN 50
- PN — 16 от DN 65 до DN 200
- Сделан из нержавеющей стали марки CF8M
- Норма дизайна-DIN 3357/ISO 5752
- Расстояние между лицевыми сторонами согласно DIN 3202 F4 / F5
- Седло шара PTFE + 15 % F.V. (тефлон армированный стекловолокном)
- Уплотнительное кольцо-Витон
- Защита от протечек через отверстие штока
- Возможен прямой монтаж привода согласно ISO 5211 (система запатентирована)
- Система блокирования
- Антистатическое устройство
- Огнебeзопасная конструкция
- Макс. рабочее давление 40/16 Kg/cm2
- Макс. рабочая температура -30 ºC +180 ºC
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2528 04 |
1/2" |
2.193 |
1 |
|
2528 05 |
3/4" |
2.965 |
1 |
|
2528 06 |
1" |
3.844 |
1 |
|
2528 07 |
1 1/4" |
6.126 |
1 |
|
2528 08 |
1 1/2" |
6.913 |
1 |
|
2528 09 |
2" |
9.481 |
1 |
|
2528 10 |
2 1/2" |
15.09 |
1 |
|
2528 11 |
3" |
19.261 |
1 |
|
2528 12 |
4" |
27.055 |
1 |
|
2528 13 |
5" |
38 |
1 |
|
2528 14 |
6" |
52 |
1 |
|
2528 16 |
8" |
106.7 |
1 |
|
№ |

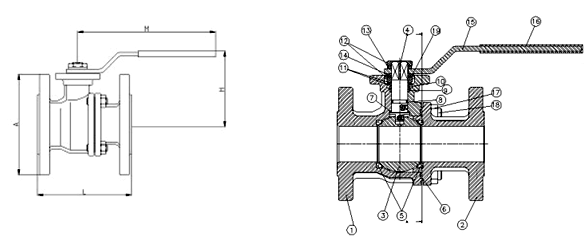

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Нерж. Сталь CF8M |
Дробеструйная обработка +кислотная очистка поверхности металла |
|
2 |
Крышка корпуса |
Нерж. Сталь CF8M |
Дробеструйная обработка +кислотная очистка поверхности металла |
|
3 |
Шар |
Нерж. Сталь AISI 316 |
|
|
4 |
Шток |
Нерж. Сталь AISI 316 |
|
|
5 |
Уплотнение седла шара |
Тефлон |
|
|
6 |
Прокладка |
Нерж. Сталь + графит |
|
|
7 |
Уплотнение штока |
Тефлон |
|
|
8 |
Уплотнительное кольцо |
Нерж. Сталь AISI 316 |
|
|
9 |
Уплотнение штока |
Нерж. Сталь AISI 301 |
|
|
10 |
Шайба штока |
Нерж. Сталь AISI 316 |
|
|
11 |
Пружинная шайба |
Нерж. Сталь AISI 304 |
|
|
12 |
Гайка |
Нерж. Сталь AISI 304 |
|
|
13 |
Шайба |
Нерж. Сталь AISI 304 |
|
|
14 |
Ограничитель |
Винил |
|
|
15 |
Ручка |
Нерж. Сталь AISI 316 |
|
|
16 |
Чехол |
Нерж. Сталь AISI 316 |
|
|
17 |
Гайка |
Нерж. Сталь AISI 304 |
|
|
18 |
Болт |
||
|
19 |
Контршайба |
Только для размеров: с 2 1/2” до 8”
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
14 |
Корпус ручки |
Нерж. cталь AISI 304 |
Дробеструйная обработка +кислотная очистка поверхности металла |
|
19 |
Гайка |
Нерж. cталь AISI 316 |
|
|
20 |
Ограничитель |
Нерж. cталь AISI 304 |
|
|
21 |
Контршайба |
Нерж. cталь AISI 304 |
АНТИСТАТИЧЕСКОЕ УСТРОЙСТВО
Это устройство гарантирует электрическое постоянство между шаром-штоком-корпусом, что необходимо при транспортировке воспломеняющихся жидкостей.
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
Размер |
PN |
ISO 5211 |
A |
H |
L |
M |
Вес (кг) |
|
2528 04 |
1/2" |
40 |
F04 |
95 |
85 |
115 |
170 |
2.2 |
|
2528 05 |
3/4" |
40 |
F04/F05 |
105 |
85 |
120 |
170 |
3.05 |
|
2528 06 |
1" |
40 |
F04/F05 |
116 |
95 |
125 |
170 |
3.75 |
|
2528 07 |
1 1/4" |
40 |
F05/F07 |
140 |
106 |
130 |
170 |
5.75 |
|
2528 08 |
1 1/2" |
40 |
F05/F07 |
150 |
110 |
140 |
200 |
7.0 |
|
2528 09 |
2" |
40 |
F05/F07 |
165 |
118 |
150 |
200 |
9.5 |
|
2528 10 |
2 1/2" |
16 |
F07/F10 |
185 |
170 |
170 |
240 |
14.75 |
|
2528 11 |
3" |
16 |
F07/F10 |
200 |
170 |
180 |
240 |
18.85 |
|
2528 12 |
4" |
16 |
F07/F10 |
220 |
170 |
190 |
240 |
26.25 |
|
2528 13 |
5" |
16 |
F10/F12 |
250 |
200 |
325 |
450 |
43.65 |
|
2528 14 |
6" |
16 |
F10/F12 |
285 |
250 |
350 |
550 |
60.85 |
|
2528 16 |
8" |
16 |
F12 |
340 |
300 |
400 |
550 |
106.7 |

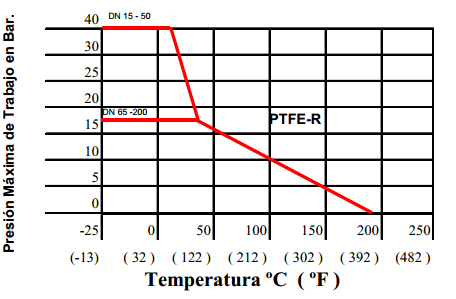

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
