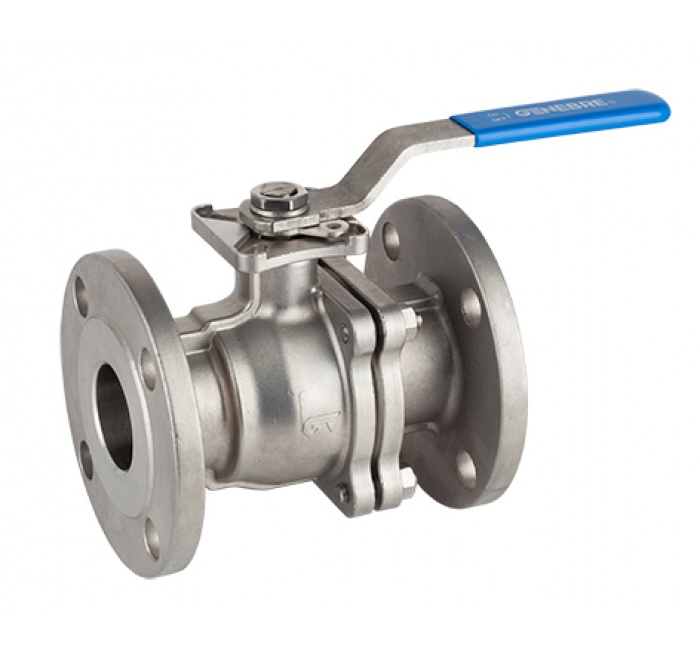

Полнопроходной фланцевый шаровой кран из нержавеющей стали Genebre 2528A
В наличии
- Фланцевое соединение согласно нормам ASME B 16.5. ANSI Clase 150
- Сделан из нерж. стали марки CF8M
- Соответстует нормам дизайна ASME B 16.34
- Расстояние между лицевыми сторонами согласно ASME B 16.10
- Седло шара PTFE + 15 % F.V. (тефлон армированный стекловолокном)
- Уплотнение корпуса-PTFE
- Огнебeзопасная конструкция
- Защита от протечек через отверстие штока
- Возможен прямой монтаж привода согласно ISO 5211 (система запатентирована)
- Система блокирования
- Антистатическое устройство
- Инспектирование и испытание согласно API 598, API 6D/li>
- Макс. рабочее давление 19 Kg/cm2
- Макс. рабочая температура -30 ºC +180 ºC
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2528A 04 |
1/2" |
1.515 |
1 |
|
2528A 05 |
3/4" |
1.938 |
1 |
|
2528A 06 |
1" |
2.679 |
1 |
|
2528A 07 |
1 1/4" |
4.063 |
1 |
|
2528A 08 |
1 1/2" |
5.452 |
1 |
|
2528A 09 |
2" |
8.016 |
1 |
|
2528A 10 |
2 1/2" |
15.015 |
1 |
|
2528A 11 |
3" |
18.808 |
1 |
|
2528A 12 |
4" |
31 |
1 |
|
2528A 14 |
6" |
57 |
1 |
|
2528A 16 |
8" |
135 |
1 |
|
№ |

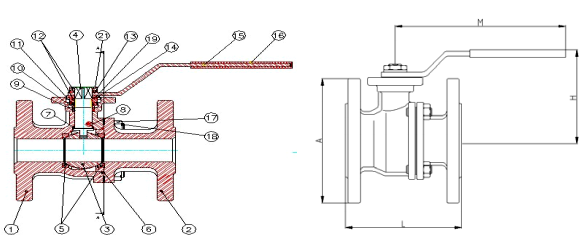

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Нерж. Сталь CF8M |
Дробеструйная обработка +кислотная очистка поверхности металла |
|
2 |
Крышка корпуса |
Нерж. Сталь CF8M |
Дробеструйная обработка +кислотная очистка поверхности металла |
|
3 |
Шар |
Нерж. Сталь AISI 316 |
|
|
4 |
Шток |
Нерж. Сталь AISI 316 |
|
|
5 |
Уплотнение седла шара |
Тефлон |
|
|
6 |
Прокладка |
Тефлон |
|
|
7 |
Уплотнение штока |
Тефлон + графит |
|
|
8 |
Устройство Anti-Static |
Нерж. Сталь AISI 316 |
|
|
9 |
Уплотнение штока |
Тефлон |
|
|
10 |
Шайба штока |
Нерж. Сталь AISI 316 |
|
|
11 |
Пружинная шайба |
Нерж. Сталь AISI 301 |
|
|
12 |
Гайка |
Нерж. Сталь AISI 316 |
|
|
13 |
Контршайба |
Нерж. Сталь AISI 304 |
|
|
14 |
Ручка |
Нерж. Сталь AISI 316 |
|
|
15 |
Гайка |
Нерж. Сталь AISI 316 |
|
|
16 |
Чехол ручки |
Винил |
|
|
17 |
Болт |
A193 – B 8 |
|
|
18 |
Гайка |
Нерж. Сталь AISI 316 |

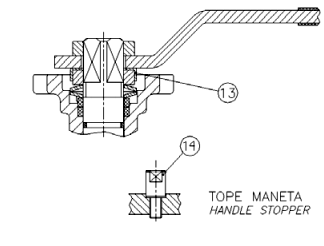

Только для размеров: с 4 ” до 6”
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
13 |
Контршайба |
Нерж. cталь AISI 304 |
|
|
14 |
Ограничитель |
Нерж. cталь AISI 304 |
АНТИСТАТИЧЕСКОЕ УСТРОЙСТВО
Это устройство гарантирует электрическое постоянство между шаром-штоком-корпусом, что необходимо при транспортировке воспломеняющихся жидкостей.
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
Размер |
Класс |
ISO 5211 |
A |
H |
L |
M |
|
2528A 04 |
1/2" |
150 |
F03/F04 |
89 |
79 |
108 |
135 |
|
2528A 05 |
3/4" |
150 |
F03/F04 |
98.6 |
84 |
117 |
135 |
|
2528A 06 |
1" |
150 |
F04/F05 |
108 |
95 |
127 |
170 |
|
2528A 07 |
1 1/4" |
150 |
F04/F05 |
117 |
103 |
140 |
170 |
|
2528A 08 |
1 1/2" |
150 |
F05/F07 |
127 |
111 |
165 |
200 |
|
2528A 09 |
2" |
150 |
F05/F07 |
152.5 |
120 |
178 |
200 |
|
2528A 10 |
2 1/2" |
150 |
F07/F10 |
177.8 |
153 |
190 |
250 |
|
2528A 11 |
3" |
150 |
F07/F10 |
190.5 |
163 |
203 |
250 |
|
2528A 12 |
4" |
150 |
F10 |
228.6 |
182 |
229 |
400 |
|
2528A 14 |
6" |
150 |
F12 |
279.4 |
280 |
394 |
800 |

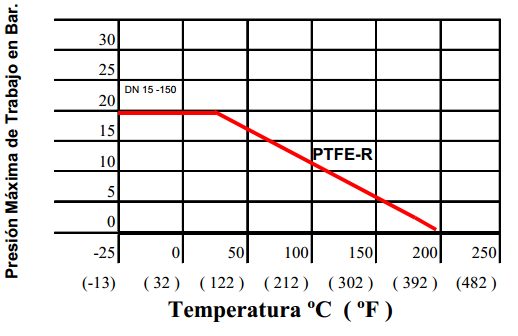

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
