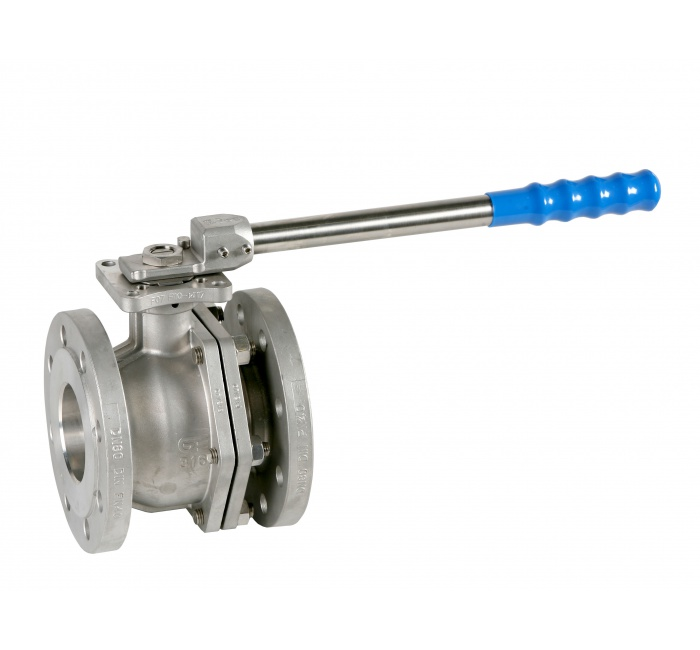

Полнопроходной фланцевый шаровой кран из нержавеющей стали Genebre 2529
В наличии
- Фланцевое соединение согласно нормам DIN 2501 PN-40
- Сделан из нерж. стали марки CF8M
- Расстояние между лицевыми сторонами согласно DIN 3202 F4/F5
- Седло шара PTFE + 15 % F.V. (тефлон армированный стекловолокном)
- Фланцы соответствуют нормам ISO 5211
- Уплотнительное кольцо — Витон
- Защита от протечек через отверстие штока
- Макс. рабочее давление 40 Kg/cm2
- Макс. рабочая температура -30 ºC +180 ºC
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2529 10 |
2 1/2" |
17.15 |
1 |
|
2529 11 |
3" |
20.17 |
1 |
|
2529 12 |
4" |
29.9 |
1 |
|
2529 13 |
5" |
52.9 |
1 |
|
2529 14 |
6" |
66 |
1 |
|
№ |

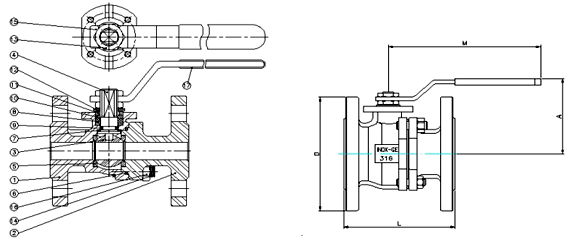

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Нерж. Сталь CF8M |
Дробеструйная обработка +кислотная очистка поверхности металла |
|
2 |
Крышка корпуса |
Нерж. Сталь CF8M |
Дробеструйная обработка +кислотная очистка поверхности металла |
|
3 |
Шар |
Нерж. Сталь AISI 316 |
|
|
4 |
Шток |
Нерж. Сталь AISI 316 |
|
|
5 |
Уплотнение седла шара |
Тефлон + 15% GF |
|
|
6 |
Прокладка |
Тефлон |
|
|
7 |
Упорное кольцо |
Тефлон |
|
|
8 |
Упорное кольцо |
Тефлон |
|
|
9 |
Кольцевая прокладка |
Витон |
|
|
10 |
Шайба штока |
Нерж. Сталь AISI 304 |
|
|
11 |
Ограничитель |
Нерж. Сталь AISI 304 |
|
|
12 |
Пружинная шайба |
Нерж. Сталь AISI 301 |
|
|
13 |
Гайка |
Нерж. Сталь AISI 304 |
|
|
14 |
Болт |
Нерж. Сталь AISI 304 |
|
|
15 |
Ручка |
Нерж. Сталь AISI 304 |
|
|
16 |
Гайка |
Нерж. Сталь AISI 304 |
|
|
17 |
Чехол ручки |
Винил |
|
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
Размер |
PN |
DN |
A |
D |
L |
M |
ISO 5211 |
Вес (кг) |
|
2529 10 |
2 1/2" |
40 |
65 |
180 |
185 |
170 |
360 |
F07 |
17.15 |
|
2529 11 |
3" |
40 |
80 |
180 |
200 |
180 |
360 |
F10 |
21.20 |
|
2529 12 |
4" |
40 |
100 |
184 |
235 |
190 |
390 |
F10 |
29.90 |
|
2529 13 |
5" |
40 |
125 |
235 |
270 |
325 |
1100 |
F12 |
52.90 |
|
2529 14 |
6" |
40 |
150 |
250 |
300 |
350 |
1100 |
F12 |
75.45 |

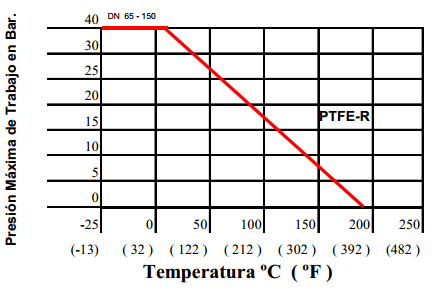

ГРАФИК ДАВЛЕНИЕ-ТЕМПЕРАТУРА
