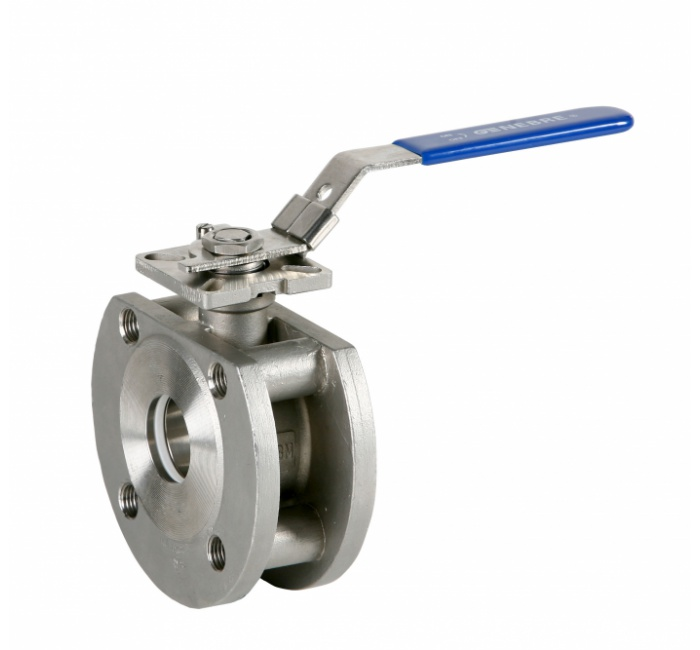

Полнопроходной межфланцевый шаровой кран из нержавеющей стали Genebre 2118
В наличии
- Полнопроходной шаровой кран, межфланцевый.
- Присоединение межфланцевое, по DIN PN-16.
- Сделан из нержавеющей стали марки AI51 316.
- Седло шара PTFE + 15 % F.V. (тефлон армированный стекловолокном)
- 3ащита от протечек через отверстие штока.
- Возможен прямой монтаж привода согласно 150 5211 (начиная с Ду 25).
- Система блокирования.
- Макс. рабочее давление 16 Kg/cm2
- Рабочая температура -20 °C + 180 °C.
- Применяется в системах отопления и водоснабжения
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2118 04 |
1/2" |
1.235 |
9 |
|
2118 05 |
3/4" |
1.57 |
8 |
|
2118 06 |
1" |
2.303 |
6 |
|
2118 07 |
1 1/4" |
3.52 |
1 |
|
2118 08 |
1 1/2" |
4.593 |
1 |
|
2118 09 |
2" |
6.219 |
1 |
|
2118 10 |
2 1/2" |
9.63 |
1 |
|
2118 11 |
3" |
13.42 |
1 |
|
2118 12 |
4" |
18.306 |
1 |
|
№ |

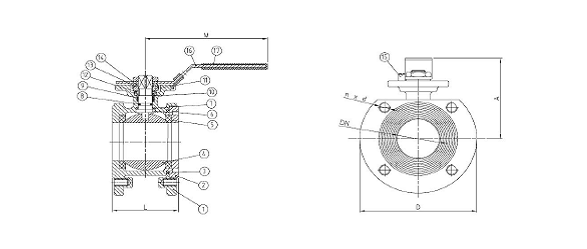

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Нержавеющая сталь AISI 316 |
Дробеструйная обработка+кислотная очистка поверхности металла |
|
2 |
Крышка корпуса |
Нержавеющая Сталь AISI 3160 |
Дробеструйная обработка+кислотная очистка поверхности металла |
|
3 |
Прокладка |
PTFE |
|
|
4 |
Шар |
Нержавеющая Сталь AISI 3160 |
|
|
5 |
Уплотнение седла шара |
Тефлон |
|
|
6 |
Шток |
Нержавеющая Сталь AISI 3160 |
|
|
7 |
Шайба |
PTFE |
|
|
8 |
Уплотнительное кольцо |
Витон |
|
|
9 |
Уплотнение штока |
PTFE |
|
|
10 |
Шайба штока |
Нержавеющая сталь AISI 304 |
|
|
11 |
Гайка |
Нержавеющая сталь AISI 304 |
|
|
12 |
Пружинная шайба |
Нержавеющая сталь AISI 304 |
|
|
13 |
Контршайба |
Нержавеющая сталь AISI 304 |
|
|
14 |
Шайба |
Нержавеющая сталь AISI 304 |
|
|
15 |
Стопорный болт |
Нержавеющая сталь AISI 304 |
|
|
16 |
Ручка |
Нержавеющая сталь AISI 304 |
|
|
17 |
Пластиковая крышка |
Винил |
|

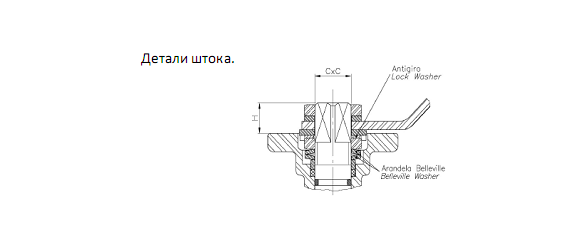

Контршайба: Предотвращает перекос гайки штока при высокопроизводительных рабочих применениях.
Тарельчатая шайба: Стандартные тарельчатые шайбы обеспечивают постоянную «тяжесть» на уплотнении штока, обеспечивая плотную изоляцию даже при разных служебных характеристиках.
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
DN |
PN |
Монт. отверстия |
D |
A |
L |
H |
CxC |
ISO5211 |
Вес (кг) |
|
2118 04 |
1/2" |
16 |
4xM12 |
95 |
80 |
36 |
9.5 |
9x9 |
F03 |
1.7 |
|
2118 05 |
3/4" |
16 |
4xM12 |
105 |
85 |
38 |
13 |
9x9 |
F03 |
1.9 |
|
2118 06 |
1" |
16 |
4xM12 |
115 |
95 |
50 |
10 |
11x11 |
F04/F05 |
2.5 |
|
2118 07 |
1 1/4" |
16 |
4xM16 |
140 |
100 |
53 |
12.5 |
11x11 |
F04/F05 |
3.5 |
|
2118 08 |
1 1/2" |
16 |
4xM16 |
150 |
105 |
65 |
14.5 |
14x14 |
F05/F07 |
4.35 |
|
2118 09 |
2" |
16 |
4xM16 |
165 |
115 |
78 |
14 |
14x14 |
F05/F07 |
5.45 |
|
2118 10 |
2 1/2" |
16 |
4xM16 |
185 |
130 |
98 |
17 |
17x17 |
F07/F10 |
7.8 |
|
2118 11 |
3" |
16 |
4xM16 |
200 |
145 |
118 |
16 |
17x17 |
F07/F10 |
10.3 |
|
2118 12 |
4" |
16 |
4xM16 |
220 |
175 |
140 |
19 |
17x17 |
F07/F10 |
18.0 |

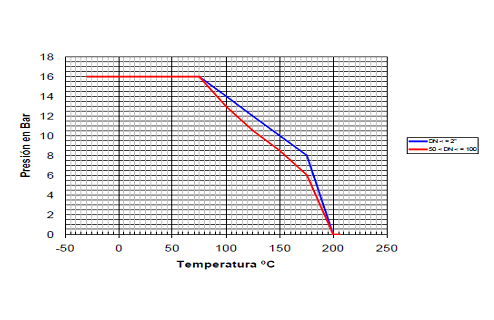

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
