Полнопроходной шаровой кран из нержавеющей стали с системой обогрева Genebre 2116
В наличии
- Полнопроходной шаровой кран с системой обогрева
- Монтаж между фланцами DIN PN-16
- Выполнен из стали AISI 316
- Седло шара и уплотнение PTFE
- Макс.рабочее давление 16 Kg/cm2.
- Рабочая температура –20 ºC + 180 ºC.
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
№ |

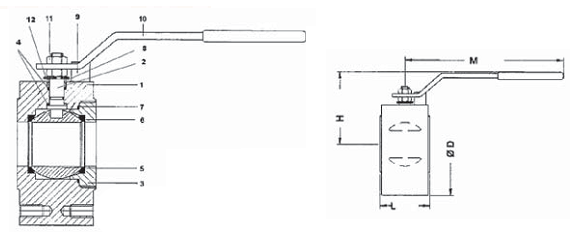

Наименование |
Материал |
|
1 |
Корпус |
Нерж. сталь AISI 316 |
|
2 |
Шток |
Нерж. сталь AISI 316 |
|
3 |
Пробка |
Нерж. сталь AISI 316 |
|
4 |
Шайба |
PTFE |
|
5 |
Шар |
Нерж. сталь AISI 316 |
|
6 |
Cедло шара |
PTFE |
|
7 |
Уплотнение |
PTFE |
|
8 |
Уплотнение штока |
Нерж. сталь AISI 316 |
|
9 |
Стопор |
Сталь |
|
10 |
Ручка |
Сталь |
|
11 |
Гайка |
Сталь |
|
12 |
Пружинная шайба |
Сталь для пружин |
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
DN |
PN |
Монт. отверстия |
D |
H |
L |
M |
Вес (кг) |
|
2116 04 |
1/2" |
16 |
4xM12 |
88 |
90 |
32 |
130 |
1.55 |
|
2116 05 |
3/4" |
16 |
4xM12 |
98 |
90 |
42 |
180 |
2.35 |
|
2116 06 |
1" |
16 |
4xM12 |
108 |
90 |
45 |
180 |
2.95 |
|
2116 07 |
1 1/4" |
16 |
4xM16 |
128 |
110 |
54 |
270 |
4.85 |
|
2116 08 |
1 1/2" |
16 |
4xM16 |
138 |
110 |
65 |
280 |
6.45 |
|
2116 09 |
2" |
16 |
4xM16 |
148 |
125 |
72 |
280 |
8.30 |
|
2116 10 |
2 1/2" |
16 |
4xM16 |
175 |
150 |
98 |
360 |
13.70 |
|
2116 11 |
3" |
16 |
8xM16 |
188 |
160 |
118 |
360 |
20.45 |
|
2116 12 |
4" |
16 |
8xM16 |
210 |
180 |
140 |
470 |
32.60 |

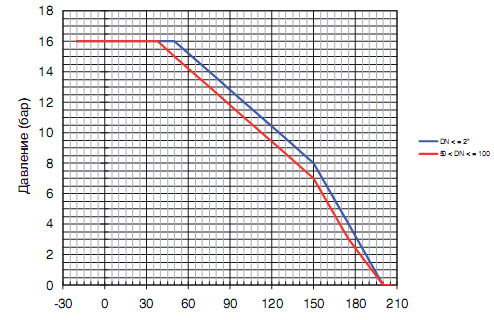

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
