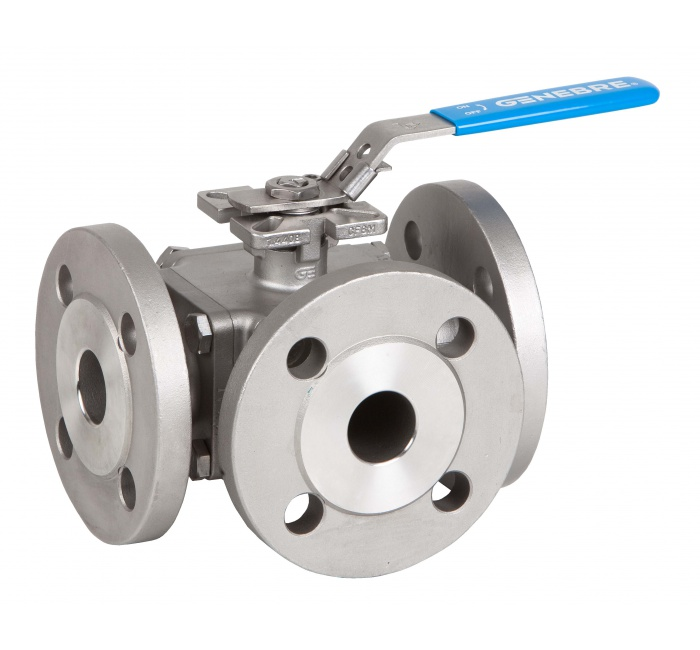

Шаровой кран фланцевый трехходовой полнопроходной, тип “L” Genebre 2540
В наличии
- “L” -образная конфигурация
- Фланцевое соединение согласно нормам DIN 2501
- PN – 40 от DN 25 до DN 50
- PN – 16 от DN 65 до DN 100
- Сделан из нерж. стали марки AISI 316 (CF8M)
- Дизайн соответсвует нормам DIN 3357 / EN 12516-1
- Четыре седла шара из PTFE + 15 % G.F (тефлон армированный стекловолокном)
- Уплотнительное кольцо- Витон
- Антистатическое устройство
- Система блокирования
- Возможен прямой монтаж привода согласно ISO 5211
- Защита от протечек через отверстие штока
- Макс. рабочее давление 16/40Kg/cm2 соответственно размеру
- Макс. рабочая температура -25 ºC +180 ºC
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2540 06 |
1" |
8.58 |
1 |
|
2540 07 |
1 1/4" |
11.6 |
1 |
|
2540 08 |
1 1/2" |
14.7 |
1 |
|
2540 09 |
2" |
19.7 |
1 |
|
2540 10 |
2 1/2" |
29.7 |
1 |
|
2540 11 |
3" |
46.2 |
1 |
|
2540 12 |
4" |
60.3 |
1 |
|
№ |

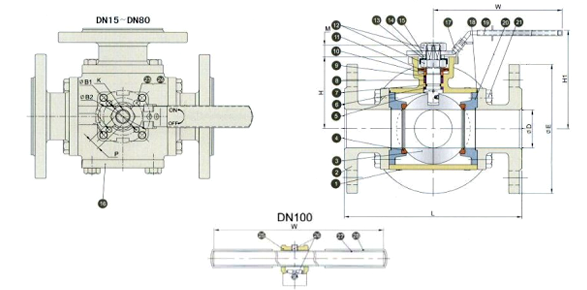

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Нерж. Сталь AISI 316 |
Дробеструйная обработка +кислотная очистка поверхности металла |
|
2 |
Крышка корпуса |
Нерж. Сталь AISI 316 |
Дробеструйная обработка +кислотная очистка поверхности металла |
|
3 |
Шар |
Нерж. Сталь AISI 316 |
|
|
4 |
Уплотнение седла шара |
PTFE + 15% GF |
|
|
5 |
Шток |
Нерж. Сталь AISI 316 |
|
|
6 |
Шайба штока |
Тефлон |
|
|
7 |
Кольцевая прокладка |
Витон |
|
|
8 |
Уплотнение штока |
Тефлон |
|
|
9 |
Уплотнение |
Нерж. Сталь + PTFE |
|
|
10 |
Шайба штока |
Нерж. Сталь AISI 316 |
|
|
11 |
Пружинная шайба |
Нерж. Сталь AISI 301 |
|
|
12 |
Гайка штока |
Нерж. Сталь AISI 304 |
|
|
13 |
Ограничитель |
Нерж. Сталь AISI 304 |
|
|
14 |
Шайба |
Нерж. Сталь AISI 304 |
Дробеструйная обработка +кислотная очистка поверхности металла |
|
15 |
Ручка |
Нерж. Сталь AISI 304 |
|
|
16 |
Крышка |
Нерж. Сталь AISI 316 |
|
|
17 |
Блокировка ручки |
Нерж. Сталь AISI 304 |
|
|
18 |
Прокладка |
Тефлон |
|
|
19 |
Чехол |
Винил |
|
|
20 |
Фиксатор седла |
Нерж. Сталь AISI 316 |
|
|
21 |
Болт |
ASTM A 193 - B8 |
|
|
22 |
Стопорный болт |
ASTM A 193 - B8 |
Дробеструйная обработка +кислотная очистка поверхности металла |
|
23 |
Гайка |
ASTM A 193 - B8 |
|
|
24 |
Адаптер ручки 4" |
Нерж. Сталь AISI 316 |
|
|
25 |
Болт |
ASTM A 193 - B8 |
|
|
26 |
Ручка |
ASTM A 53 |
|
|
27 |
Чехол ручки |
Винил |
АНТИСТАТИЧЕСКОЕ УСТРОЙСТВО
Это устройство гарантирует электрическое постоянство между шаром-штоком-корпусом, что необходимо при транспортировке воспломеняющихся жидкостей.
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
Размер |
PN |
∅D |
L |
∅E |
H |
H1 |
W |
P |
M |
ISO 5211 |
Вес (кг) |
|
2540 06 |
1" |
40 |
25 |
180 |
115 |
70 |
104 |
175 |
11 |
11 |
F04/F05 |
7.8 |
|
2540 07 |
1 1/4" |
40 |
32 |
190 |
140 |
77.5 |
111 |
175 |
11 |
11 |
F04/F07 |
11.6 |
|
2540 08 |
1 1/2" |
40 |
38 |
212 |
150 |
86.5 |
120 |
200 |
14 |
14 |
F05/F07 |
14.7 |
|
2540 09 |
2" |
40 |
49 |
230 |
165 |
92 |
126 |
200 |
14 |
14 |
F05/F07 |
19.7 |
|
2540 10 |
2 1/2" |
16 |
63 |
290 |
185 |
107 |
155 |
265 |
17 |
17 |
F07/F10 |
29.7 |
|
2540 11 |
3" |
16 |
75 |
310 |
200 |
119 |
167 |
265 |
17 |
18 |
F07/F10 |
42.0 |
|
2540 12 |
4" |
16 |
99 |
350 |
220 |
150 |
214 |
400 |
22 |
22 |
F10 |
60.3 |

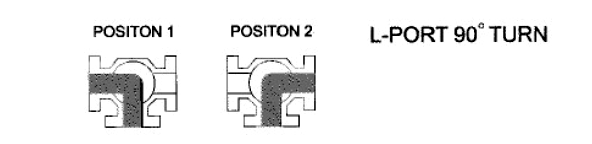

Конфигурация потока для клапана с тремя путями “L – PORT“ поворот 90º

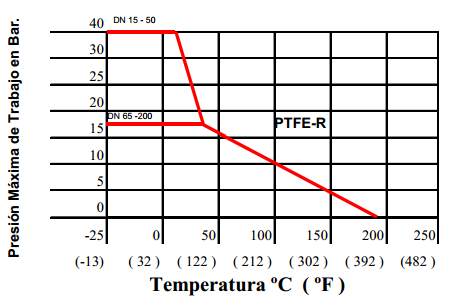

ГРАФИК ДАВЛЕНИЕ-ТЕМПЕРАТУРА
