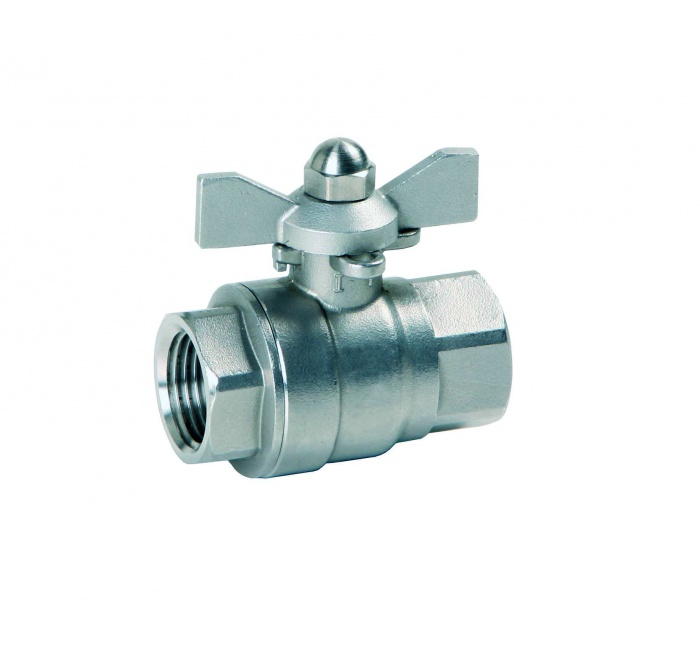

Шаровой полнопроходной кран из нержавеющей стали Genebre 2009
В наличии
- Резьбовые концы по DIN2999
- Выполнен из нерж.стали AISI 316(CF8M)
- Уплотнение седла шарa PTFE+Графит
- Защита от протечек через отверстие штока
- Уплотнение штока — PTFE
- Кольцо штока – Viton
- Макс. рабочее давление 140 Kg/cm2
- Рабочая температура –25 ºC + 180 ºC
- Среда применения: отопление и водоснабжениее
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2009 02 |
1/4" |
0.2 |
15 |
|
2009 03 |
3/8" |
0.18 |
15 |
|
2009 04 |
1/2" |
0.229 |
10 |
|
2009 05 |
3/4" |
0.432 |
6 |
|
2009 06 |
1" |
0.593 |
4 |
|
№ |
Наименование |
Материал |
|
1 |
Корпус |
Нержавеющая сталь AISI 316 |
|
2 |
Крышка корпуса |
Нержавеющая сталь AISI 316 |
|
3 |
Шар |
Нержавеющая сталь AISI 316 |
|
4 |
Шток |
Нержавеющая сталь AISI 316 |
|
5 |
Уплотнение седла шара |
Тефлон + 15% FV |
|
6 |
Прокладка |
Тефлон (PTFE) |
|
7 |
Стопорная шайба |
Тефлон (PTFE) |
|
8 |
Уплотнительное кольцо |
Viton |
|
9 |
Уплотнение штока |
Нержавеющая сталь AISI 304 |
|
10 |
Ручка-бабочка |
Нержавеющая сталь AISI 304 |
|
11 |
Гайка |
Нержавеющая сталь AISI 304 |
ОСНОВНЫЕ ПАРАМЕТРЫ
|
Модель |
DN |
PN |
A |
L |
M |
Вес (кг) |
|
2009 02 |
1/4" |
63 |
38 |
50 |
50 |
192 |
|
2009 03 |
3/8" |
63 |
38 |
50 |
50 |
180 |
|
2009 04 |
1/2" |
63 |
41 |
55 |
50 |
222 |
|
2009 05 |
3/4" |
63 |
58 |
70 |
63 |
410 |
|
2009 06 |
1" |
63 |
61 |
83 |
63 |
565 |

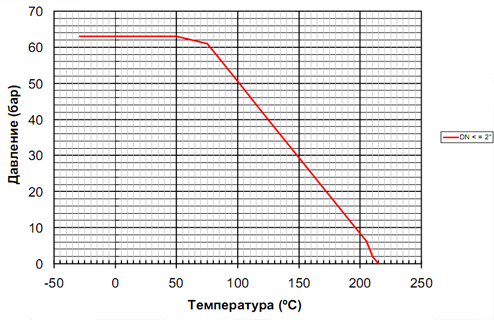

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
