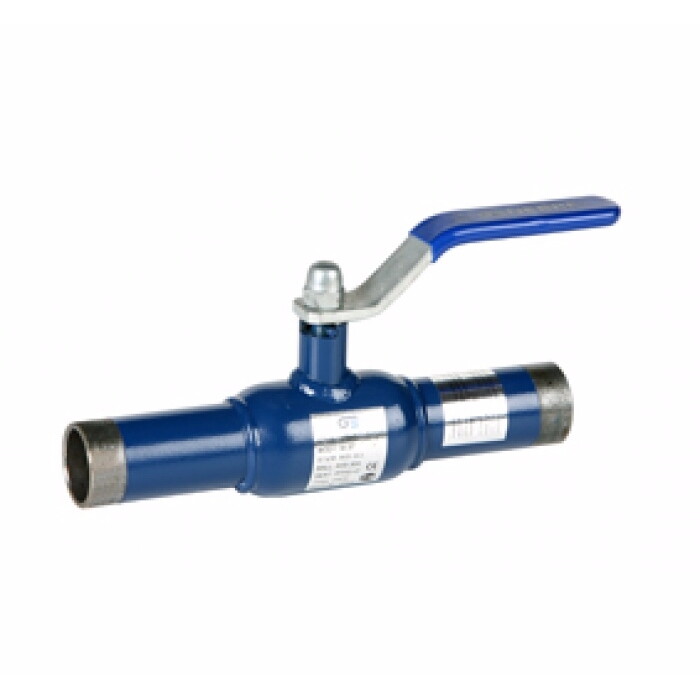

Кран шаровой, стандартнопроходной Genebre 2035
В наличии
- Удлиненные cоединения под сварку согласно стандарту EN 12627
- Выполнен из углеродистой стали класса DIN St-37
- Уплотнение седла шара из карбонизированного тефлона
- Уплотнение штока — FPM (Viton)
- Шар – нерж. сталь AISI 304. Шток – нерж. сталь AISI 303
- Макс. рабочее давление 25/40 бар (в зависимости от размера)
- Рабочая температура от -30°С до +200°С
- Нет необходимости обслуживания, регулировки и смазки
- Прост в монтажee
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2035 04 |
1/2" |
0.8 |
1 |
|
2035 05 |
3/4" |
1 |
1 |
|
2035 06 |
1" |
1.3 |
1 |
|
2035 07 |
1 1/4" |
1.6 |
1 |
|
2035 08 |
1 1/2" |
2.2 |
1 |
|
2035 09 |
2" |
3 |
1 |
|
2035 10 |
2 1/2" |
4.2 |
1 |
|
2035 11 |
3" |
5.5 |
1 |
|
2035 12 |
4" |
9.9 |
1 |
|
2035 13 |
5" |
14.5 |
1 |
|
2035 14 |
6" |
23.5 |
1 |
|
2035 16 |
8" |
56 |
1 |
|
2035 18 |
10" |
100 |
1 |
|
2035 20 |
12" |
152 |
1 |
|
№ |

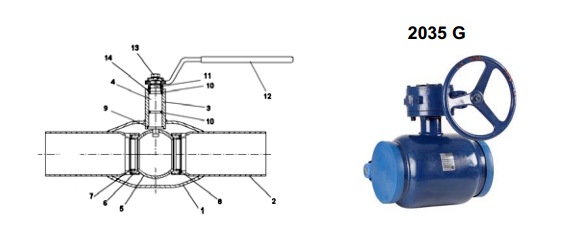

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Углеродистая сталь |
Окрашен |
|
2 |
Патрубки |
Углеродистая сталь |
Окрашены |
|
3 |
Корпус штока |
Углеродистая сталь |
Окрашен |
|
4 |
Шток |
Нержавеющая сталь AISI 303 |
|
|
5 |
Шар |
Нержавеющая сталь AISI 304 |
|
|
6 |
Уплотнение седла шара |
Тефлон (PTFE) + графит |
|
|
7 |
Пружинная шайба |
Нержавеющая сталь AISI 301 |
|
|
8 |
Седло втулки |
Нержавеющая сталь AISI 301 |
|
|
9 |
Стопорная шайба |
Тефлон (PTFE) |
|
|
10 |
Кольцевая прокладка |
Витон |
|
|
11 |
Ограничитель хода |
Углеродистая сталь |
Оцинкован |
|
12 |
РУчка |
Углеродистая сталь |
Окрашена |
|
13 |
Гайка |
Нержавеющая сталь |
|
|
14 |
Шайба |
Тефлон (PTFE) |

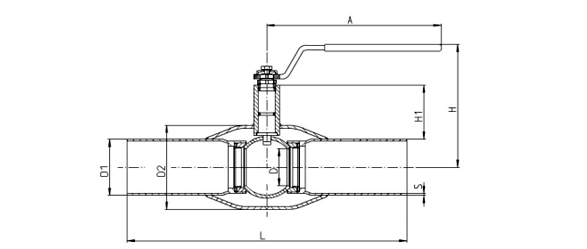

Основные параметры
|
Модель |
Размер |
Давление |
D |
D1 |
D2 |
S |
H |
H1 |
A |
L |
Вес (кг) |
|
2035 04 |
1/2" |
40 |
10 |
21.3 |
38 |
2.5 |
100 |
23 |
120 |
230 |
0.8 |
|
2035 05 |
3/4" |
40 |
15 |
26.9 |
42 |
3 |
100 |
24 |
120 |
230 |
1.0 |
|
2035 06 |
1" |
40 |
20 |
33.7 |
51 |
3 |
105 |
40 |
150 |
230 |
1.3 |
|
2035 07 |
1 1/4" |
40 |
25 |
42.4 |
57 |
3 |
105 |
49 |
150 |
260 |
1.6 |
|
2035 08 |
1 1/2" |
40 |
32 |
48.3 |
76 |
3 |
125 |
59 |
190 |
260 |
2.2 |
|
2035 09 |
2" |
40 |
40 |
60.3 |
88.9 |
3 |
130 |
59 |
190 |
300 |
3.0 |
|
2035 10 |
2 1/2" |
25 |
50 |
76.1 |
108 |
3 |
180 |
71 |
280 |
300 |
4.8 |
|
2035 11 |
3" |
25 |
65 |
88.9 |
127 |
4 |
190 |
77 |
280 |
300 |
6.7 |
|
2035 12 |
4" |
25 |
80 |
114.3 |
153 |
4 |
220 |
92 |
280 |
325 |
9.9 |
|
2035 13 |
5" |
25 |
100 |
139.7 |
177.8 |
4.5 |
245 |
95 |
420 |
325 |
14.5 |
|
2035 14 |
6" |
25 |
125 |
168.3 |
219.1 |
6 |
265 |
103 |
550 |
350 |
23.5 |
|
2035 16 |
8" |
25 |
150 |
219.1 |
273.0 |
6 |
*** |
*** |
*** |
400 |
56.0 |
|
2035 18 |
10" |
25 |
200 |
273.0 |
355.6 |
7 |
*** |
*** |
*** |
530 |
100.0 |
|
2035 20 |
12" |
25 |
250 |
323.9 |
457.0 |
8 |
*** |
*** |
*** |
550 |
152.0 |

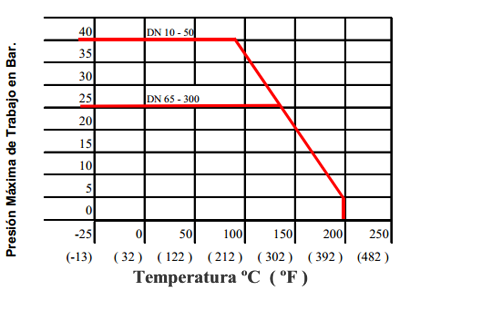

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
