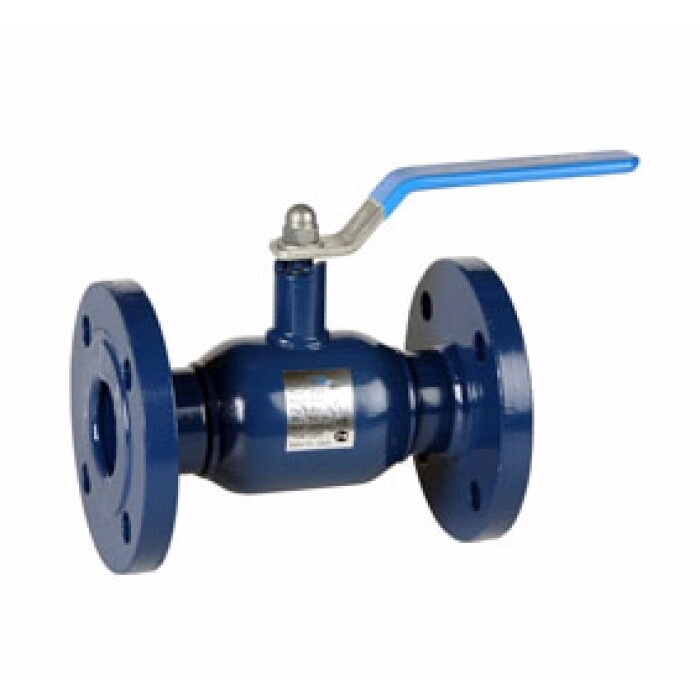

Кран шаровой монокорпусный с редуцированным проходом Genebre 2036
В наличии
- Фланцевое соединение согласно нормамDIN 2501
- Выполнен из углеродистой стали класса DIN St-37
- Уплотнение седла шара из карбонизированного тефлона
- Уплотнение штока — FPM (Viton)
- Шар – нерж. сталь AISI 304. Шток – нерж. сталь AISI 303
- Макс. рабочее давление 16/40 бар (в зависимости от размера)
- Рабочая температура от -30°С до +200°С
- Нет необходимости обслуживания, регулировки и смазки
- Прост в монтажee
ОписаниеОсновные параметрыДокументация
ОПИСАНИЕ
|
Артикул |
Размер |
Вес (кг) |
Кол-во в упаковке |
|
2036 04 |
1/2 |
1.8 |
1 |
|
2036 05 |
3/4 |
2.4 |
1 |
|
2036 06 |
1" |
2.9 |
1 |
|
2036 07 |
1 1/4 |
4.7 |
1 |
|
2036 08 |
1 1/2" |
5.4 |
1 |
|
2036 09 |
2" |
7.2 |
1 |
|
2036 10 |
2 1/2" |
9.7 |
1 |
|
2036 11 |
3" |
11.5 |
1 |
|
2036 12 |
4" |
16.8 |
1 |
|
2036 13 |
5" |
23.6 |
1 |
|
2036 14 |
6" |
32 |
1 |
|
2036 16 |
8" |
58 |
1 |
|
2036 18 |
10" |
99 |
1 |
|
2036 20 |
12" |
138 |
1 |
|
№ |

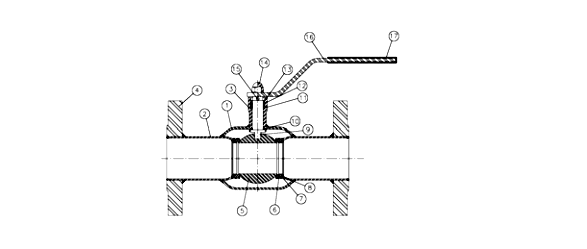

Наименование |
Материал |
Обработка поверхности |
|
1 |
Корпус |
Углеродистая сталь |
Окрашен |
|
2 |
Патрубки |
Углеродистая сталь |
Окрашены |
|
3 |
Корпус штока |
Углеродистая сталь |
Окрашен |
|
4 |
Фланец |
Углеродистая сталь |
Окрашен |
|
5 |
Шар |
Нержавеющая сталь AISI 304 |
|
|
6 |
Уплотнение седла шара |
Тефлон (PTFE) + графит |
|
|
7 |
Седло втулки |
Нержавеющая сталь |
|
|
8 |
Пружинная шайба |
Нержавеющая сталь AISI 301 |
|
|
9 |
Шток |
Нержавеющая сталь AISI 303 |
|
|
10 |
Стопорная шайба |
Тефлон (PTFE) |
|
|
11 |
Стопорная шайба |
Тефлон (PTFE) |
|
|
12 |
Кольцевая прокладка |
Витон |
|
|
13 |
Кольцо штока |
Углеродистая сталь |
Оцинковано |
|
14 |
Гайка |
Углеродистая сталь |
Оцинкована |
|
15 |
Ограничитель хода |
Углеродистая сталь |
Оцинкован |
|
16 |
Ручка |
Углеродистая сталь |
Оцинкована |
|
17 |
Рукав ручки |
Винил |
Основные параметры
|

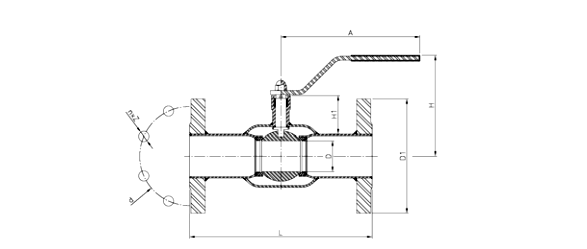

Модель |
Размер |
Давление |
D |
D1 |
n x Z |
d |
H |
H1 |
A |
L |
Вес (кг) |
|
2036 04 |
1/2" |
40 |
10 |
95 |
4 x 14 |
65 |
100 |
23 |
120 |
130 |
1.8 |
|
2036 05 |
3/4" |
40 |
15 |
105 |
4 x 14 |
75 |
100 |
24 |
120 |
150 |
2.4 |
|
2036 06 |
1" |
40 |
20 |
115 |
4 x 14 |
85 |
105 |
40 |
150 |
160 |
2.9 |
|
2036 07 |
1 1/4" |
40 |
25 |
140 |
4 x 18 |
100 |
105 |
49 |
150 |
180 |
4.7 |
|
2036 08 |
1 1/2" |
40 |
32 |
150 |
4 x 18 |
110 |
125 |
59 |
190 |
200 |
5.4 |
|
2036 09 |
2" |
40 |
40 |
165 |
4 x 18 |
125 |
130 |
59 |
190 |
230 |
7.2 |
|
2036 10 |
2 1/2" |
16 |
50 |
185 |
4 x 18 |
145 |
180 |
71 |
280 |
270 |
9.7 |
|
2036 11 |
3" |
16 |
65 |
200 |
8 x 18 |
160 |
190 |
77 |
280 |
280 |
11.5 |
|
2036 12 |
4" |
16 |
80 |
220 |
8 x 18 |
180 |
220 |
92 |
280 |
300 |
16.8 |
|
2036 13 |
5" |
16 |
100 |
250 |
8 x 18 |
210 |
245 |
95 |
420 |
325 |
23.6 |
|
2036 14 |
6" |
16 |
125 |
285 |
8 x 23 |
240 |
265 |
103 |
550 |
350 |
32.0 |
|
2036 16 |
8" |
16 |
150 |
340 |
12 x 23 |
295 |
*** |
*** |
*** |
400 |
58.0 |
|
2036 18 |
10" |
16 |
200 |
405 |
12 x 27 |
355 |
*** |
*** |
*** |
500 |
99.0 |
|
2036 20 |
12" |
16 |
250 |
460 |
12 x 27 |
410 |
*** |
*** |
*** |
500 |
138.0 |

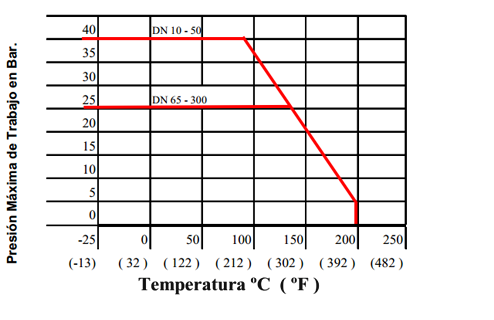

ГРАФИК ЗАВИСИМОСТИ РАБОЧЕГО ДАBЛЕНИЯ И ТЕМПЕРАТУРЫ
